Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Арматура и оборудование морских платформ»

Основания из металлоконструкций свайного и крупноблочного типов в отечественной практике использовались очень широко. Эти конструкции установлены в районе Баку.

Основания свайного типа применяют при глубине воды до 10 м и при резких изменениях рельефа дна. Под сваи в дне моря со специального судна бурят скважины. В каждую такую скважину спускают сваю-трубу и цементируют ее. Затем трубы обрезают так, чтобы их концы были над водой на одинаковом уровне. Концы труб связывают плоскими металлическими фермами, а на них настилают пол, устанавливают вышку и буровое оборудование. Высота свай над уровнем воды должна превышать высоту самых больших волн.

На Каспии в 40 км от берега было открыто месторождение Нефтяные Камни, при глубине воды до 18–22 м. В 1949 г. на нем пробурили первую в СССР морскую скважину. Потом построили на крупноблочных основаниях целый город, отдельные сооружения которого соединены дорогами-эстакадами на сваях. Общая длина эстакад на Нефтяных Камнях составляет теперь сотни километров. На рис.1.15. показан принцип возведения морских сооружений на крупноблочных основаниях.

а)

б)

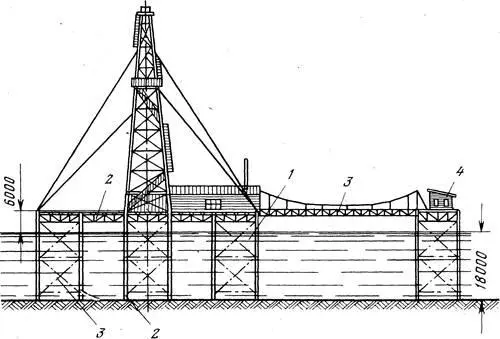

Рис.1.15. Схема буровой установки на море при крупноблочных основаниях:

а) схема установки

1 – опорные блоки; 2 – фермы-секции; 3 – пешеходный мост; 4 – бытовые помещения

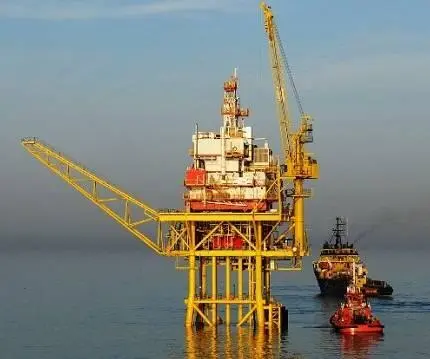

б) общий вид установки

Опорные блоки представляют собой пространственные конструкции из телескопических опорных стоек с башмаками, связанные фермами, тягами и распорками. Их устанавливают на дно моря крановым судном. После установки блоков с помощью специального бурового агрегата в каждую стойку спускают бурильную колонну с долотом и в дне моря забуривают скважину. Затем на канате во все стойки спускают в скважины патрубки. Пространство между патрубками и стойками заливают цементным раствором для надежной связи блоков с донным грунтом. Образуемые таким путем буровые основания связывают эстакадами, основания под которые сооружаются аналогично описанному методу.

Буровое оборудование размещают на приэстакадных буровых площадках так же, как и на суше, но более компактно. Для укрытия оборудования и защиты буровиков от дождя, снега и ветра строят помещение, примыкающее к вышке. Для отдыха персонала на некотором удалении от буровой вышки строят специальное помещение.

Строительство свайных, крупноблочных оснований и протяженных эстакад возможно только на мелководье, при глубине моря до 20–40 м. Подобные сооружения, кроме Каспия, имеются также на оз. Маракаибо в Венесуэле, в Персидском заливе, вблизи побережья США.

Полупогружные МП

Самое современное поколение морских платформ – полупогружные. Это гигантские понтоны с вертикальными стабилизационными колоннами, остойчивость которых регулируют заполнением балластных емкостей в горизонтальных погружных поплавках. Осадка платформы в рабочем состоянии составляет 15–25 м. На рис.1.16.а показан внешний вид первого поколения полупогружных платформ, на рис. 1.16.б – вид современной платформы с улучшенными навигационными характеристиками. Полупогружные платформы используют для бурения скважин при глубине вод, не доступной для стационарных и самоподъемных буровых оснований. В 2000 г. эта глубина составляла уже 1100 м, а двумя десятилетиями раньше – всего 500 м.

а)

б)

в)

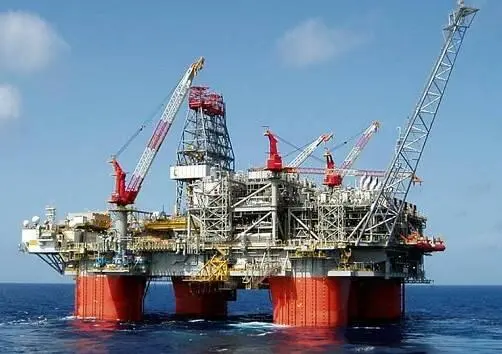

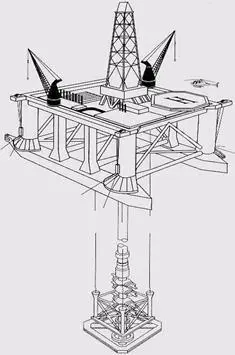

Рис.1.16. Конструкции полупогружных платформ:

а – первые конструкции;

б – современные с улучшенными навигационными характеристиками

в – общий вид

Полупогружную платформу при бурении иногда крепят ко дну натяжными опорами. В этом случае обеспечивается хорошая фиксация платформы над точкой бурения. Одиночные скважины и кусты скважин, закрепленные на донных платах, обвязывают единой системой трубопроводов. Действующая система сбора продукции на морском промысле в Мексиканском заливе показана на рис.1.17.

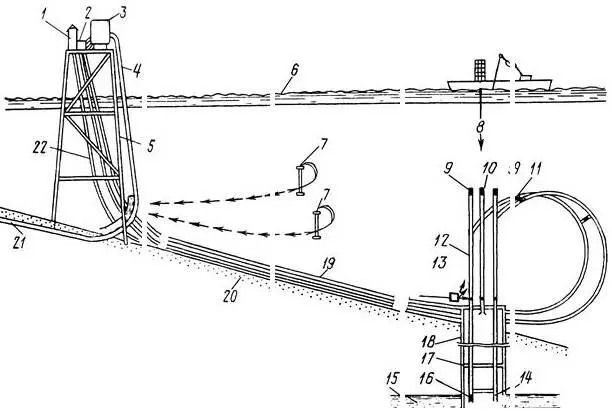

Рис. 1.17. Схема подводного заканчивания скважин (Мексиканский залив):

1 – панель дистанционного управления; 2 –манифольд; 3 – замерное эксплуатационное оборудование; 4 – стояк 275мм; 5 – эксплуатационная платформа; 6 – поверхность моря; 7 – скважины; 8 – возможный вертикальный вход в скважину; 9 – насосно-компрессорные трубы; 10 – затрубное пространство; 11 – задвижки; 12 – подводное оборудование устья скважины для компрессорной эксплуатации; 13 –манифольд гидравлической линии для управляющих задвижек; 14 –пробка; 15 – продуктивный интервал; 16 – установочный патрубок; 17 – пакер; 18 – обсадная колонна; 19 – выкидные линии; 20 – дно океана; 21 – заглубленный трубопровод до берега или до центральной платформы; 22 – гидравлические линии для управляющих задвижек

Устьевое подводное оборудование может быть открытого или закрытого типа. Оборудование открытого типа устанавливают на устьях одиночных эксплуатационных скважин (рис. 1.18) или на донных платах для куста скважин (рис.1.19). На одиночных скважинах фонтанную елку монтируют на колонне обсадных труб. Донная плата для куста скважин требует дополнительного крепления ко дну с помощью свай.

а)

б)

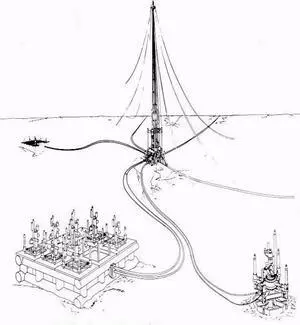

Рис. 1.18. Устьевое подводное оборудование

а – одиночные эксплуатационные скважины

б – донные платы

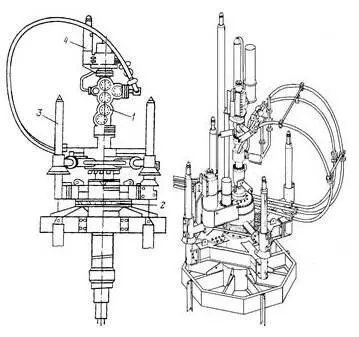

Рис. 1.19. Конструкции устьевого подводного эксплуатационного оборудования

фирмы Ветко (США) для одиночных скважин:

1 – фонтанная елка с гидравлическими задвижками; 2 – подводное устье скважины; 3 – направляющая конструкция; 4 – ориентирующий сердечник

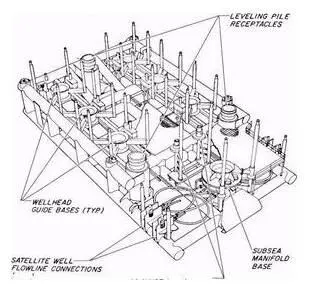

Рис. 1.20. Донная плата для куста скважин:

1 – гнезда для свай; 2 – направляющие для устьев скважин; 3 – спутник вспомогательный; 4 – основание подводного манифольда;
