Третий уровень классификации жестких МП характеризует материал конструкции: бетон, сталь или бетон-сталь.

Упругие конструкции на втором уровне по способу крепления разделены на башни с оттяжками, плавучие башни и гибкие башни (рис.1.13.).

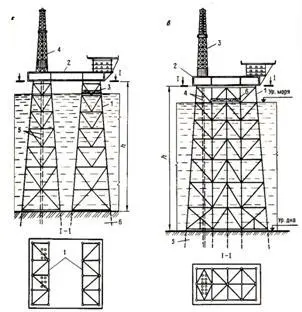

Рис. 1.13. Схемы МСП, применяемые на Каспийском море:

а – четырехблочная МСП; 1 – опорный блок; 2 -верхнее строение; 3— подвышенные конструкции; 4 – буровая вышка; 5 – причально-посадочное устройство; 6 – водоотделяющая колонна (обсадная); 7 – свайный фундамент;

б" – двухблочная МСП; 1— опорный блок; 2 – верхнее строение; 3 – причально-посадочное устройство; 4 – буровая вышка; 5 – водоотделяющая колонна; 6 – свайный фундамент;

в – моноблочная МП; 1 – опорный блок; 2 – верхнее строение, модули; 3 – буровая вышка; 4 – водоотделяющая колонна; 5 – свайный фундамент; 6 – причально-посадочное устройство.

Башни с оттяжками сохраняют свою устойчивость системой оттяжек, понтонов плавучести и противовесов. Плавучие башни подобны качающемуся маятнику, они возвращаются в состояние равновесия с помощью понтонов плавучести, расположенных в верхней части конструкции. Гибкие башни отклоняются от вертикали под действием волн, но при этом они, подобно сжатой пружине, стремятся возвратиться в состояние равновесия.

На последнем уровне классификации имеется 10 групп конструкций, каждая из которых обозначается начальными буквами слов английского языка, например RGS – риджит гревити стил (жесткая гравитационная стальная), RGC (жесткая гравитационная бетонная) и т. д.

Из проанализированных конструкций, установленных в настоящее время в мире, глубоководных МСП (более 40 установок, глубина моря более 300 м) 76% составляют жесткие, в том числе 45% стальные ферменные со свайным креплением, 26% гравитационные и 5% гравитационно-свайные. Среди упругих МП 13% составляют плавучие башни, 8% башни с оттяжками и 3% гибкие башни.

Увеличивается доля проектов стальных опор в зависимости от глубины моря. При глубинах моря 305— 365 м стальные опоры составляют 13%, а при глубинах от 365 до 520 м – 50%. Из выполненных проектов 79% имеют стальные опоры, 15% – бетонные и 6% – сталь-бетон.

Наибольшее число проектов (57%) разработано для вод глубиной 305—365 м, 30% —для глубин 365—460 м и 13% – на глубины больше 460 м.

В практике бурения скважин с плавучих буровых средств (БС, ППБУ) широко применяют комплексы подводного устьевого оборудования (ПУО), устанавливаемые на морском дне. Такое расположение позволяет наибольшие смещения плавсредства от центра скважины, при этом установленное на морском дне оборудование меньше подвержено механическим повреждениям.

Комплекс ПУО предназначен:

– для обеспечения при бурении скважины гибкой замкнутой технологической связи между перемещающимся от воздействия волн и течений БС или ППБУ и неподвижным подводным устьем, установленным на морском дне;

– для направления в скважину бурильного инструмента, обеспечения замкнутой циркуляции бурового раствора, управления скважиной при бурении и др.;

– для надежного закрытия бурящейся скважины в целях предупреждения возможного выброса из скважины при аварийных ситуациях или при отсоединении буровой установки в случае больших волнений моря.

Существует несколько конструкции ПУО, обеспечивающих бурение скважин на разных глубинах моря – от 50 до 1800 м и более.

Большая глубина установки ПУО предъявляет высокие требования к его свойствам:

– оборудование должно быть прочным, вибростойким, способным выдерживать большие внешние давления,

– быть герметичным и надежно управляемым на расстоянии.

Конструкция узлов комплекса должна обеспечивать точность стыковки и обеспечивать нормальную работу и управление ПУО.

Особое внимание уделяют расположению механизмов связи – надежным устройствам, установленным на БС или ППБУ, которые подвергаются действию волн, течения и ветра.

Недостатки размещения ПУО на дне моря – сложность управления, эксплуатации и ремонта.

Многолетний опыт бурения с плавучих буровых средств определил в основном две типовые конструкции скважин с подводным устьем.

В первой конструкции (для глубин скважин примерно 5000-6500 м) применяют фундаментальную колонну (направление) диаметром 762 мм, кондуктор диаметром 508 мм, первую промежуточную колонну диаметром 340 мм, вторую промежуточную колонну диаметром 178 мм. Диаметр эксплуатационной колонны обеспечивает спуск и установку двухколонных насосно-компрессорных труб (НКТ) для одновременно–раздельной эксплуатации пластов. Благодаря такому сочетанию диаметров с большими зазорами между колоннами обеспечивается надежное крепление скважин.

Вторую конструкцию преимущественно применяют в условиях бурения на меньшие глубины при более простой конструкции скважин. В этой конструкции используют фундаментальную колонну диаметром 762 мм, кондуктор диаметром 406 мм, промежуточную колонну диаметром 273 мм, эксплуатационную колонну диаметром 178 мм.

В практике буровых работ на море с БС и ППБУ применяют одно – или двухблочную конструкцию ПУО.

Некоторые одноблочные конструкции преимущественно используют на больших глубинах вод, в несложных двух – и трехколонных конструкциях скважин и на небольших глубинах бурения.

Двухблочные конструкции применяют преимущественно на небольших глубинах вод, в сложных четырех – и пятиколонных конструкциях скважин и на больших глубинах бурения.

Пример одноблочной конструкции показан на рис. 1.14.

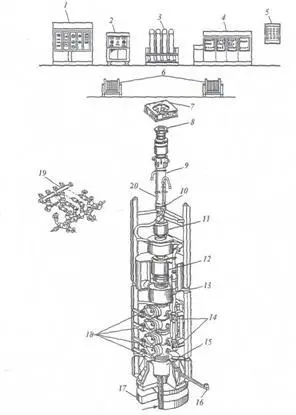

Рис. 1.14. Одноблочный подводный устьевой комплекс.

1 – пульт бурильщика; 2 – пульт управления штуцерным манифольдом; 3 -аккумуляторная установка; 4 – гидравлическая силовая установка; 5 – дистанционный пульт управления; 6 – шланговые барабаны; 7 – гидравлический спайдер; 8 – верхнее соединение морского стояка; 9 – телескопический компенсатор; 10 – соединение; 11 – угловой компенсатор; 12 – нижний узел морского стояка; 13 – направляющие; 14 – подводные задвижки; 15 – цанговая муфта; 16 – опорная плита; 17- акустический датчик; 18 – плашечные превенторы; 19 – штуцерный манифольд; 20 – морской стояк.

Преимущества одноблочной конструкции ПУО – сокращение времени на установку и монтаж комплекса. Так, установленный одноблочный комплекс ПУО используется в течение всего времени бурения скважины.
