С помощью этой информации пользователь может получить услуги – найти, где находится ближайший принтер, свободный конференц-зал, доступная рабочая станция, точка общественного питания или ресторан, заправка и т. п. Например: платформа выдает карту здания и маршрут движения в конференц-зал на 32-м этаже в северо-восточном крыле здания, где назначена встреча. А поскольку сегодня создаются мобильные роботы для путешествия внутри зданий, мы в нашем справочнике рассмотрим различные принципы работы их навигации.

(по книге Joseph L. Jones «Robot Programming» – рис.1.1)

Рис 1.1

Системы, в основе работы которых лежат реакции на окружающую обстановку, часто используются, чтобы выполнить задачи, для решения которых доступна только «местная» информация. Из-за этого может сложиться впечатление, что такие системы испытывают трудности с подключением к «глобальной» информации. На самом же деле системы, реагирующие на окружающую обстановку, могут в полном объёме оперировать и глобальной информацией. Проблема в стоимости информации: если создатель робота согласен оплатить полноценную систему позиционирования, программное обеспечение реагирования робота сможет успешно использовать получаемые данные.

Ряд коммерческих навигационных систем способны предоставить всестороннюю информацию для позиционирования. Сюда входят устройства, которые используют звуковые маяки или оптические маяки, или устройства, которые используют лазерные сканеры – одни или в комплексе с закодированными целями, установленными в окружающей среде робота. Система, которая знакома большинству людей, – глобальная система позиционирования GPS.

Рассмотрим применение GPS в «уличном» роботе (GPS хорошо работает только в пространстве под открытым небом). GPS приемник постоянно вычисляет широту и долготу на основе параметров сигналов, полученных от группировки специальных спутников. Как использовать такую информацию, чтобы довести своего робота к определённому месту назначения?

Для простоты предположим, что наш GPS приёмник оперирует информацией о местоположении относительно данного исходного пункта в форме «XY» (рис. 1.2). Координаты местоположения точки, к которой роботу необходимо двигаться – (Xg, Yg), а текущие координаты робота, снабженного GPS приемником – (Xr, Yr). Вычитание координат показывает, насколько робот должен изменить своё текущее положение (ΔХ, ΔY), чтобы достичь расположения цели. Таким образом, ΔХ = Xg – Xr, и ΔY = Yg – Yr.

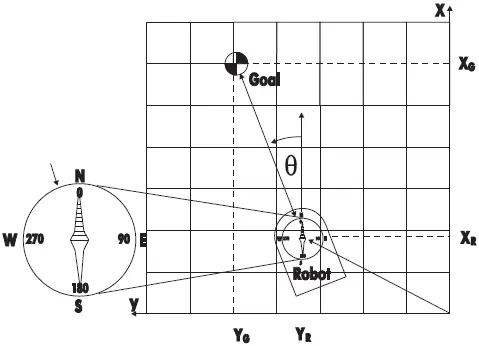

Рис. 1.2. Это исходное положение робота, использующего информацию, обеспеченную системой позиционирования. За основу для вычисления курса берётся безотносительное (абсолютное) местоположение робота и цели. Электронный компас (увеличенный вид компаса – слева) позволит роботу следовать найденным курсом

Мы используем систему координат, привязанную к географии Земли, как показано на рисунке, с осью X, направленной на север. Чтобы достичь точки расположения цели, мы должны сделать возможным движение робота по курсу под углом Θ относительно оси X. Элементарная тригонометрия сообщает нам, что угол, под которым мы должны двигаться, определяется из арктангенса изменений в положении «X» и «Y», то есть: Θ = tan -1(ΔY/ΔX).

Недостаточно знать только абсолютную позицию нашей цели и абсолютную позицию робота; мы должны также знать направление движения робота. Знание о направлении и величине поворота является сущностью самонаведения: требуемый поворот в движении есть разница между курсом, которым робот в настоящее время следует и курсом, по которому мы хотим, чтобы робот следовал.

GPS обеспечивает информацию о местоположении, но непосредственно не дает нам курс робота. Электронный компас поможет заполнить этот пробел. Чтобы направиться к цели, робот поворачивается до тех пор, пока курс, обозначенный компасом, не будет соответствовать требуемому курсу. Робот продолжает раз за разом «консультироваться» с GPS приемником по поводу безотносительного местоположения, вычисляя курс от абсолютных координат местонахождения цели: вычисляет требуемый курс, поворачивается по направлению к цели и продвигается, сокращая расстояние между собой и целью.
