Судьба оказалась несправедливо жестокой к изобретению и к самому изобретателю. Фрегат «Виктори», на котором был установлен «искусственный горизонт», потерпел крушение – Серсон погиб. О его изобретении лет на сто забыли.

Свойство маховика сохранять ось вращения в пространстве поначалу поражало меня, как, впрочем, и каждого, кто впервые сталкивался с этим свойством. Только позже я понял, чем оно объясняется. Но уже до этого, наблюдая гироскопический эффект, я твердо решил применить его при создании маховичной «энергетической капсулы».

Наступил XIX век – век настоящего расцвета машиностроения. Неизменный спутник машин – маховик завоевывал все более прочное место на транспорте. А впервые он был использован на транспортном средстве в 1791 году гениальным русским механиком-самоучкой И. П. Кулибиным, который применил его в своей знаменитой «самокатке».

Надо сказать, что «самокатки», «самобеглые коляски» и прочие «безлошадные» транспортные средства появились задолго до И. П. Кулибина. Но Кулибин не знал об этом и создавал все заново. Не подозревая о существовании иных конструкций «самокаток», где маховиков и в помине не было, он положил начало новому применению маховичных накопителей.

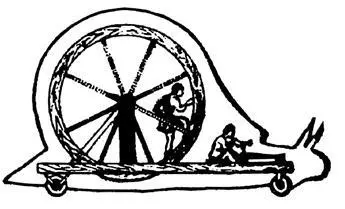

Еще в Древнем Риме дети катались на досках с приделанными к ним четырьмя колесами. Это были первые примитивные бестягловые тележки, работающие на мускульной энергии самого пассажира. Существовали в античном мире и мускульные экипажи побольше, в частности в виде большой улитки.

В 1257 году английский ученый и общественный деятель Роджер Бэкон предсказал скорое появление городских экипажей на мускульной тяге, которые будут иметь практическое значение. Таковые вскоре и появились.

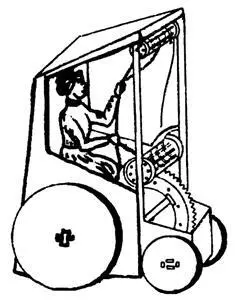

В 1447 году в европейских городах на новогодних празднествах видели закрытую повозку, приводимую в движение «скрытым механизмом» – по-видимому, спрятанными внутри повозки людьми.

Великий художник Альбрехт Дюрер сконструировал целых девять «самобеглых» повозок для императора Максимилиана I. Даже сам Ньютон в ранней молодости построил «самокатку», которая ездила по полу в его доме.

В XVII—XVIII веках были известны не менее десяти разновидностей «безлошадных» самоходных повозок, в том числе «самобеглая коляска» талантливого русского механика Л. Л. Шамшуренкова, построенная в 1752 году.

В XX веке «самобеглые» получили как бы второе рождение. Люди хотят больше двигаться, ведь не секрет, что мы страдаем от недостатка движения. К тому же мускульные транспортные машины не имеют двигателей, сжигающих горючее, они совершенно безвредны. Сейчас создано много новых конструкций не только велосипедов, уже завоевавших мир, но и мускульных автомобилей – веломобилей или педикаров, которым еще предстоит это сделать. Ряды сегодняшних «изобретателей велосипедов», в хорошем понимании этого словосочетания, множатся с каждым днем.

У всех «самобеглых» есть общий недостаток – они плохо преодолевают подъемы. Велосипедисты знают, как тяжело даже на современных легких педальных машинах ехать в гору. Можно понять, насколько трудно это было для водителей педикебов – велосипедных колясок, в которых помимо самого водителя нередко сидело еще два пассажира. Между тем, по отзывам очевидцев, «самокатка» И. П. Кулибина в гору шла быстрее, чем по ровной дороге!

Дело здесь в применении маховика, который, разогнавшись за счет накопленной энергии, помогал преодолевать подъемы и, кроме того, снижал скорость «самокатки» на спусках. Водитель, он же слуга, вращая педали, раскручивал маховик, расположенный под сиденьем, после чего уже сам маховик посредством механической передачи приводил в движение колеса.

Маховик не единственный накопитель энергии, использованный И. П. Кулибиным в «самокатке». Он применил в качестве тормоза специальные пружины, способные накапливать энергию экипажа при торможении. Пружины помещались в тормозном барабане, служившем одновременно сцеплением и коробкой передач. Можно только удивляться гению Кулибина, почти на полтора столетия опередившего техническую мысль того времени.

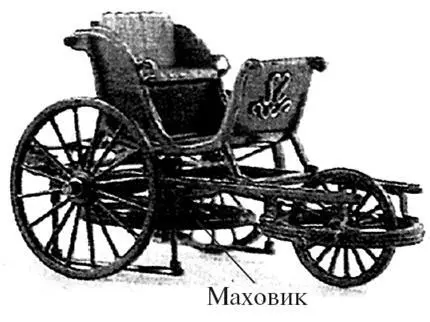

В Политехническом музее в Москве демонстрируется прекрасная действующая модель «самокатки» Кулибина в масштабе 1:5. Измерив модель, я определил диаметр маховика и массу обода. В натуральную величину они составляли 1,5 м и 50 кг, соответственно. Считается, что человек, спокойно работая ногами, способен развить мощность около одной десятой лошадиной силы. Учитывая потери энергии маховика при трении о воздух и в подшипниках, я получил максимальную скорость, до которой может быть разогнан такой маховик – 500 оборотов в минуту. Это очень низкая скорость для маховика, но и при этом маховик Кулибина мог накопить около 800 Дж/кг, а всего – около 40 кДж. Полагая, что масса экипажа была примерно 400 кг и соответственно сила сопротивления его движению по дороге около 0,1 кН (килоньютон), я определил путь, который могла пройти «самокатка» только равен 400 м. Для преодоления встретившегося подъема «самокатке» достаточно было энергии самого маховика. А ведь при этом человек тоже не переставал работать педалями. Поэтому наблюдателям и казалось, что «самокатка» в гору шла быстрее, чем по равнине.

«Самокатка» И. П. Кулибина – прекрасный пример удачного использования маховика на транспорте, даже соотношение масс маховика и экипажа словно взято из современных справочников!

Следующим применил маховик на транспорте другой наш соотечественник, инженер-поручик З. Шуберский.

В июле 1862 года в газете «Современная летопись» появилась такая заметка: «Два года назад в “Журнале путей сообщения” было заявлено об остроумном изобретении г-на Шуберского. Маховоз господина

Шуберского, состоящий из системы маховых колес, предполагается к употреблению при всходе и спуске поездов по крутым скатам железных дорог. Умеряя быстроту движения при спуске с горы и употребляя сбереженную скорость при подъеме в гору, снаряд г-на Шуберского дает возможность проводить железные дороги со значительными склонами, уменьшая количество земляных работ и искусственных сооружений. Опыты над моделью ма-ховоза оказались удовлетворительными, и изобретатель намеревается приступить к опытам в большом виде».
