Нурбей Гулиа - Удивительная механика

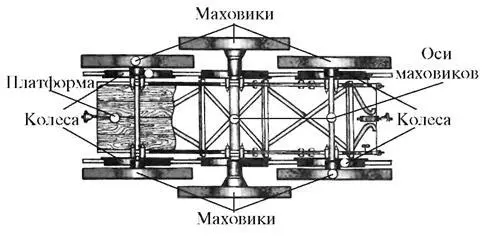

Я разыскал этот журнал и обнаружил подробное описание, расчеты и чертежи первого рельсового маховичного экипажа.

Три пары огромных железных маховиков просто посажены своими осями на ободы ведущих колес маховоза. Таким образом, вращение передается от ведущих колес на оси маховиков при спуске и, напротив, от осей маховиков ведущим колесам на подъеме только силой трения под давлением тяжести самих маховиков. Это самый простой и в данном случае наиболее подходящий способ передачи механического движения при высокой мощности и минимальных потерях энергии в опорах и на приводе. Кроме того, оси маховиков помещены в подшипниках и могут быть приподняты в случае торможения маховоза, чтобы не гасить при этом энергию маховиков. Последние в это время будут вращаться вхолостую.

Маховоз предполагалось цеплять позади паровоза, перед вагонами. Предусматривалось также снабдить маховиками паровоз и тендер.

Размеры и масса маховиков весьма внушительны: каждый маховик диаметром 12 футов (3,6 м) и массой около 300 пудов (5 т). Сам маховоз имеет массу 2330 пудов (40 т). Окружная скорость обода маховика связана со скоростью поезда и превышает ее в 12 раз. Кинетическая энергия, накапливаемая маховиками, – около 2,3 млн пудо-футов (114 МДж).

Набирая кинетическую энергию на спусках или на ровном пути при помощи паровоза, маховоз должен был помогать поезду преодолевать крутые подъемы. Допустим, сам паровоз может преодолеть уклон только в 5 тысячных (подъем на 5 метров за 1 километр пути), а с маховозом он взойдет по подъему, в три раза более крутому, из которых 2/3 подъема будут преодолены за счет энергии маховоза и лишь 1/3 – самого паровоза.

Шуберский предлагал использовать свое изобретение и для поездок «малыми поездами» на небольшие расстояния. Например, если прицепить к маховозу один пассажирский вагон массой 625 пудов (10 т), то этот поезд при разгоне его паровозом до скорости 28 верст в час (30 км/ч) на участке в 2 версты (2,1 км) пройдет за счет энергии маховиков внушительное расстояние – 55 верст (60 км) до остановки.

Если не доводить поезд до полной остановки и использовать, скажем, 75 % всей кинетической энергии, пробег сократится до 40 верст (43 км). Если же удвоить скорость поезда, то есть довести ее до 55 верст в час (60 км/ч), вполне нормальной и даже низкой скорости для поездов, то пробег увеличится в 4 раза и составит уже 170 км. Это весьма неплохо для поезда, движущегося за счет аккумулированной энергии!

Тщательный расчет, проведенный Шуберским, показал, что расход топлива с применением маховоза может быть снижен не менее чем на 25 % – цифра, удивительно близкая к современным данным для махо-вичных рельсовых машин, например для поезда с маховиками в нью-йоркском метро.

Свое описание маховоза Шуберский заканчивает словами, полными патриотизма: «Вполне я был бы счастлив, если бы мое изобретение обратило бы на себя внимание и могло послужить в пользу скорейшего развития отечественных железных дорог».

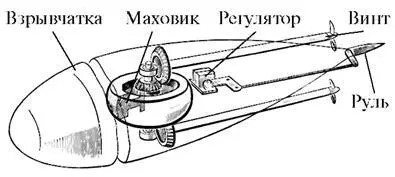

Потом маховиком заинтересовался американец Дж. Хауэлл. Правда, машину, на которую он его поставил, лишь условно можно назвать транспортным средством, так как это была боевая торпеда. Маховик торпеды Хауэлла, разработанный в 1883 году, раскручивался паровой машиной за одну минуту, после чего торпеда проходила около 1,5 км с достаточно высокой скоростью – 55 км/ч. Маховик имел диаметр 45 см, массу 160 кг, скорость его вращения достигала 21 тыс. оборотов в минуту. Накопленная в маховике энергия составляла 10 МДж. Вращение от маховика с помощью конических шестерен передавалось на гребной винт с регулируемым углом наклона лопастей.

Если отвлечься от военного назначения торпеды, думаю, что в «мирном» варианте это была бы неплохая прогулочная быстроходная лодка без мотора, горючего, дыма и треска. Ее с успехом можно было бы использовать в черте города, на переправах, в местах отдыха людей. А раскручивать маховик не обязательно паровой машиной – с этим еще лучше справился бы электромотор.

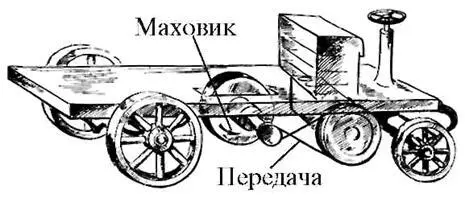

В 1905 году англичанину Фредерику Ланчестеру был выдан патент на изобретение, имеющее отношение к «…применению для механического движения мотора в форме тяжелого, быстровращающегося маховика, с целью приведения в движение моторного экипажа». Колеса экипажа Ланчестера соединялись приводом с маховиком или даже с системой из двух маховиков, вращающихся в противоположные стороны. Раскручивали маховики на остановках, где для этого были смонтированы стационарные двигатели. Ланчестер предусмотрел и разгон маховиков с помощью встроенного электродвигателя, который подключался к электрической сети также на остановках.

В 1918 году русский изобретатель-самоучка А. Г. Уфимцев получил патент на маховичный накопитель – инерционный аккумулятор. А в 20-х годах он предложил использовать маховик для трамвая в своем родном городе Курске. Из-за разрухи в народном хозяйстве в те годы проект этот не был осуществлен.

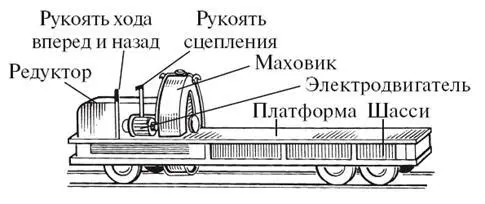

Эпоха современного применения маховиков на транспорте начинается с разработки маховичных тележек для внутризаводских перевозок. В цехах ездить на грузовиках нельзя, мешают выхлопные газы, а электрокары невелики, грузоподъемность их мала. Вот умельцы на заводах и стали делать грузовые тележки с приводом от маховика. В Казани на компрессорном заводе долгое время работала такая маховичная тележка грузоподъемностью до 10 т.

Еще важнее для промышленности оказались маховичные локомотивы, работающие в шахтах и рудниках. Атмосфера некоторых подземных выработок настолько насыщена взрывоопасными газами, что там становится невозможным использование обычных электровозов. Только один вид транспорта – маховичный – дает полную гарантию от возникновения искры или пламени, способных вызвать взрыв.

И вот в СССР начался выпуск маховичных локомотивов, которые могли проходить с одной раскрутки маховика массой 1,5 т несколько километров, таща за собой состав вагонеток. Раскручивается маховик от сжатого воздуха, а с колесами локомотива его соединяет механическая передача, не образующая искры.
