Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний

Вопрос. Что входит в объем испытаний подвесных и опорных изоляторов?

Ответ. В объем испытаний входит:

измерение сопротивления изоляции подвесных и многоэлементных изоляторов;

испытание повышенным напряжением промышленной частоты:

опорных одноэлементных изоляторов, опорных многоэлементных и подвесных изоляторов (1.8.35).

Вопрос. Что входит в объем испытаний трансформаторного масла?

Ответ. В объем испытаний входит:

анализ масла перед заливкой в оборудование;

анализ масла перед включением оборудования (1.8.36).

Вопрос. Что входит в объем испытаний электрических аппаратов, вторичных цепей и электропроводок напряжением до 1 кВ?

Ответ. В объем испытаний входит:

измерение сопротивления изоляции. Сопротивление изоляции должно быть не менее значений, приведенных в табл. 1.8.34 Правил;

испытание повышенным напряжением промышленной частоты;

проверка действия автоматических выключателей;

проверка сопротивления изоляции, проверка действия расцепителей;

проверка работы автоматических выключателей и контакторов при пониженном и номинальном напряжениях оперативного тока;

проверка релейной аппаратуры;

проверка УЗО;

проверка правильности функционирования полностью собранных схем при различных значениях оперативного тока (1.8.37).

Вопрос. Что входит в объем испытаний аккумуляторных батарей?

Ответ. В объем испытаний входит:

измерение сопротивления изоляции;

проверка емкости отформованной аккумуляторной батареи;

проверка электролита;

химический анализ электролита; измерение напряжения на элементах (1.8.38).

Вопрос. Что входит в объем испытаний заземляющих устройств?

Ответ. В объем испытаний входит:

проверка элементов заземляющего устройства;

проверка цепи между заземлителями и заземляемыми элементами;

проверка состояния пробивных предохранителей в электроустановках напряжением до 1 кВ;

проверка цепи фаза-нуль в электроустановках напряжением до 1 кВ с системой TN;

измерение сопротивления заземляющих устройств;

измерение напряжения прикосновения (в электроустановках, выполненных по нормам на напряжение прикосновения) (1.8.39).

Вопрос. Что входит в объем испытаний силовых КЛ?

Ответ. В объем испытаний входит:

проверка целостности и фазировки жил кабеля;

измерение сопротивления изоляции;

испытание повышенным напряжением выпрямленного тока;

испытание напряжением переменного тока частоты 50 Гц;

определение активного сопротивления жил;

определение электрической рабочей емкости жил;

проверка защиты от блуждающих токов;

испытание на наличие нерастворенного воздуха (пропиточное испытание);

испытание подпитывающих агрегатов и автоматического подогрева концевых муфт;

проверка антикоррозийных защит;

определение характеристик масла и изоляционной жидкости;

измерение сопротивления заземления (1.8.40).

Вопрос. Что входит в объем испытаний ВЛ напряжением выше 1 кВ?

Ответ. В объем испытаний входит:

проверка изоляторов;

проверка соединений проводов;

измерение сопротивления заземления опор, их оттяжек и тросов (1.8.41).

Вопрос. Какова область распространения настоящей главы Правил?

Ответ. Распространяется на выбор изоляции электроустановок переменного тока на номинальное напряжение 6-750 кВ (1.9.1).

Вопрос. По какому показателю должен производиться выбор изоляторов или изоляционных конструкций из стекла и фарфора?

Ответ. Должен производиться по удельной эффективной длине пути утечки в зависимости от СЗ в месте расположения электроустановки и ее номинального напряжения. Выбор изоляторов или изоляционных конструкций из стекла и фарфора может производиться также по разрядным характеристикам в загрязненном и увлажненном состоянии (1.9.7).

Вопрос. По какому показателю должен производиться выбор полимерных изоляторов или конструкций?

Ответ. Должен производиться в зависимости от СЗ и номинального напряжения электроустановки по разрядным характеристикам в загрязненном и увлажненном состоянии (1.9.7).

Вопрос. Как должна определяться длина пути утечки L (см) изоляторов и изоляционных конструкций из стекла и фарфора?

Ответ. Должна определяться по формуле

L = λ э· U · k э,

где U – наибольшее рабочее междуфазное напряжение, кВ;

λ э– удельная эффективная длина пути утечки, см/кВ;

k э– коэффициент использования длины пути утечки.

Значения λ эи k эприведены в таблицах настоящей главы Правил (1.9.9).

Вопрос. Какой должна быть удельная эффективная длина пути утечки поддерживающих гирлянд изоляторов и штыревых изоляторов ВЛ на металлических и железобетонных опорах в зависимости от СЗ и номинального напряжения?

Ответ. Должна приниматься по табл. 1.9.1

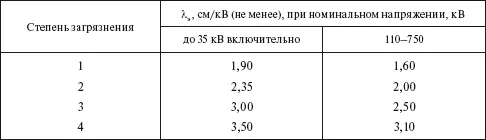

Таблица 1.9.1

Удельная эффективная длина пути утечки поддерживающих гирлянд изоляторов и штыревых изоляторов ВЛ на металлических и железобетонных опорах, внешней изоляции электрооборудования и изоляторов ОРУ

Удельная эффективная длина пути утечки поддерживающих гирлянд и штыревых изоляторов ВЛ на высоте более 1000 м над уровнем моря должна быть увеличена по сравнению с нормированной в табл. 1.9.1: от 1000 до 2000 м – на 5 %; 2000 до 3000 м – на 10 %; 3000 до 4000 м – на 15 % (1.9.10).

Вопрос. Как должно определяться количество подвесных тарельчатых изоляторов в поддерживающих гирляндах и в последовательной цепи гирлянд специальной конструкции (V-образных, Λ-образных, Υ-образных и др., составленных из изоляторов одного типа) для ВЛ на металлических и железобетонных опорах?

Ответ. Должно определяться по формуле

m = L /L и,

где L и– длина пути утечки одного изолятора по стандарту или техническим условиям на изолятор конкретного типа, см (1.9.12).
