Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний

Вопрос. Что должно предусматриваться в гирляндах опор больших переходов?

Ответ. Должно предусматриваться по одному дополнительному тарельчатому изолятору из стекла и фарфора на каждые 10 м превышения высоты опоры сверх 50 м по отношению к количеству изоляторов нормального исполнения, определенному для одноцепных гирлянд при λ э= 1,9 см/кВ для ВЛ напряжением 6-35 кВ и λ э= 1,4 см/кВ для ВЛ напряжением 110–750 кВ (1.9.15).

Вопрос. Как должны выбираться удельная эффективная длина пути утечки внешней фарфоровой изоляции, а также изоляторы гибких и жестких наружных открытых токопроводов?

Ответ. Должны выбираться по данным таблиц настоящей главы Правил в зависимости от СЗ района и номинального напряжения электросетей (1.9.18-1.9.26).

Вопрос. Какие требования предъявляют Правила к гирляндам ВЛ напряжением 6-750 кВ, внешней изоляции электрооборудования и изоляторам ОРУ напряжением 6-750 кВ?

Ответ. Они должны иметь 50 %-ные разрядные напряжения промышленной частоты в загрязненном и увлажненном состоянии не ниже значений, табулированных в настоящей главе Правил.

Удельная поверхностная проводимость слоя загрязнения должна приниматься (не менее): для 1-й СЗ – 5 мкСм, 2-й СЗ – 10 мкСм, 3-й СЗ – 20 мкСм, 4-й СЗ – 30 мкСм (1.9.27).

Вопрос. Какая изоляция может применяться в районах, не попадающих в зону влияния промышленных источников загрязнения (леса, тундра, лесотундра, луга)?

Ответ. Может применяться изоляция с меньшей удельной эффективной длиной пути утечки, чем нормированная в табл. 1.9.1 для 1-й СЗ (1.9.28).

Вопрос. Какие территории относятся к районам с 1-й СЗ?

Ответ. Относятся территории, не попадающие в зону влияния источников промышленных и природных загрязнений (болота, высокогорные районы, районы со слабозасоленными почвами, сельскохозяйственные районы) (1.9.29).

Вопрос. Как должна определяться степень загрязнения вблизи промышленных предприятий?

Ответ. Должна определяться по таблицам настоящей главы Правил в зависимости от вида и расчетного объема выпускаемой продукции и расстояния до источника загрязнений (1.9.31).

Вопрос. Как должен определяться объем выпускаемой продукции при наличии на одном предприятии нескольких источников загрязнений (цехов)?

Ответ. Должен определяться суммированием объемов продукции отдельных цехов. Если источник выброса загрязняющих веществ отдельных производств (цехов) отстоит от других источников выброса предприятия более чем на 1000 м, годовой объем продукции должен определяться для этих производств и остальной части предприятия отдельно (1.9.35).

Вопрос. Как следует корректировать границы зоны с данной СЗ?

Ответ. Следует корректировать с учетом розы ветров по формуле

S = S 0(W / W 0),

где S – расстояние от границы источника загрязнения до границы района с данной СЗ, скорректированное с учетом розы ветров, м;

S 0 – нормированное расстояние от границы источника загрязнения

до границы района с данной СЗ при круговой розе ветров, м;

W – среднегодовая повторяемость ветров рассматриваемого румба, %

W 0 – повторяемость ветров одного румба при круговой розе ветров, %.

Значения S / S 0 должны ограничиваться пределами 0,5 ≤ S / S 0 ≤ 2 (1.9.37).

Вопрос. Как следует определять степень загрязнения в прибрежной зоне морей, соленых озер и водоемов, в районах, подверженных ветрам, а также вблизи градирен или брызгальных бассейнов?

Ответ. Следует определять по таблицам, приведенным в настоящей главе Правил, с учетом розы ветров в зависимости от СЗ при различных источниках питания (1.9.40-1.9.43).

Вопрос. Как следует определять коэффициент использования k изоляционных конструкций, составленных из однотипных изоляторов?

Ответ. Следует определять как

k = k и· k к,

где k и – коэффициент использования изолятора;

k K – коэффициент использования составной конструкции с параллельными или последовательно-параллельными ветвями (1.9.44).

Вопрос. Как следует определять коэффициенты использования подвесных тарельчатых изоляторов, штыревых изоляторов (линейных и опорных), а также внешней изоляции электрооборудования наружной установки?

Ответ. Следует определять по данным таблиц настоящей главы Правил (1.9.45 – 1.9.48). Коэффициенты использования одноцепных гирлянд и одиночных опорных колонок, составленных из однотипных изоляторов, следует принимать равными 1,0 (1.9.49).

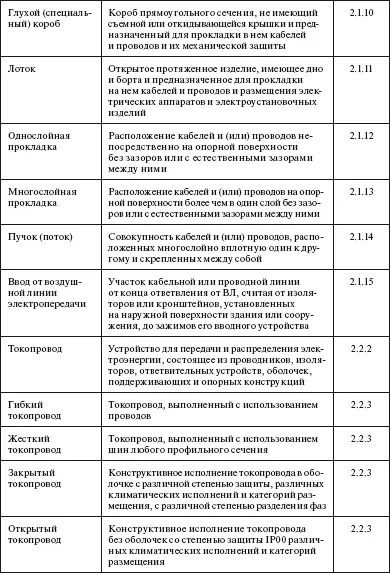

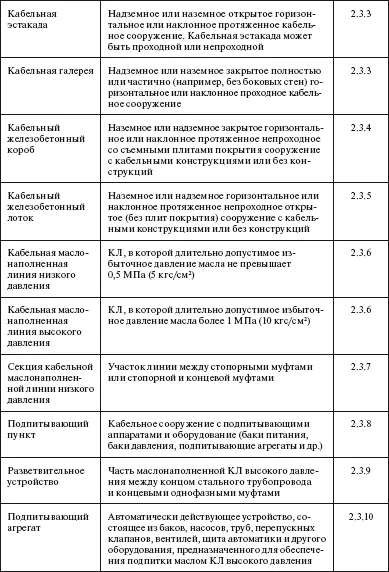

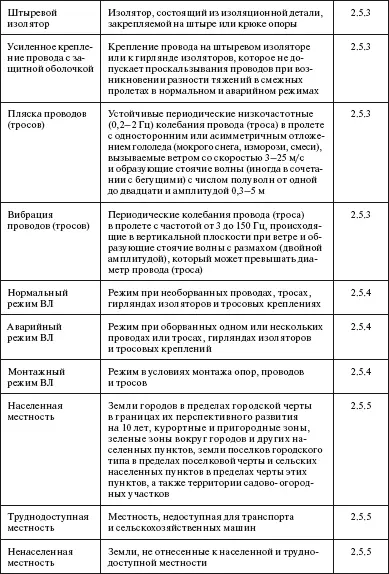

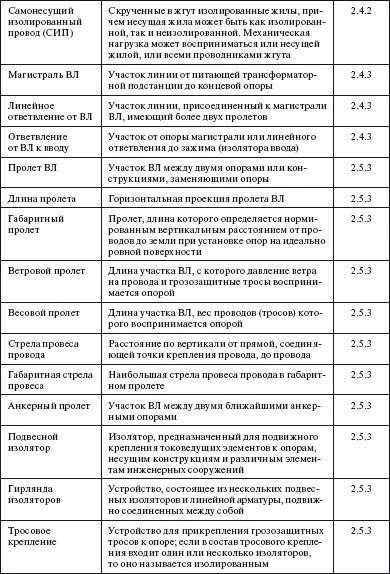

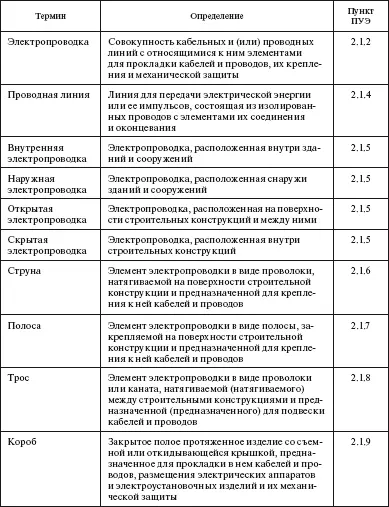

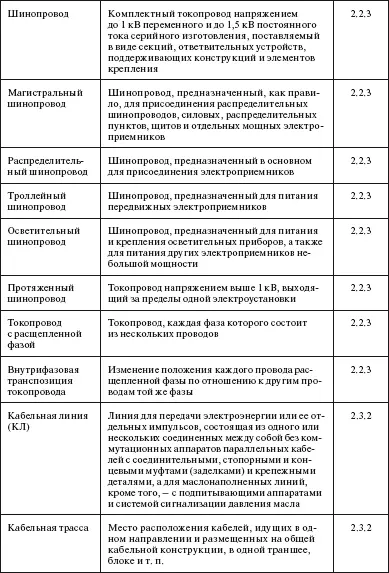

Продолжение табл.

Продолжение табл.

Продолжение табл.

Продолжение табл.

Продолжение табл.

Продолжение табл.

Окончание табл.

Вопрос. На электропроводки каких цепей распространяется настоящая глава Правил?

Ответ. Распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного тока и до 1,2 кВ постоянного тока, выполняемые кабелями и изолированными проводами на (в) строительных конструкциях (стены, перекрытия, полы и др.) жилых, общественных и производственных зданий и сооружений, а также на территориях, примыкающих к ним, и строительных площадках (2.1.1).
