Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний

Вопрос. Какими принимаются сечения жил кабелей и проводов в электропроводках?

Ответ. Принимаются не менее приведенных в табл. 2.1.1. Сечения защитных проводников выбираются с соблюдением указаний гл. 1.7 Правил (2.1.19).

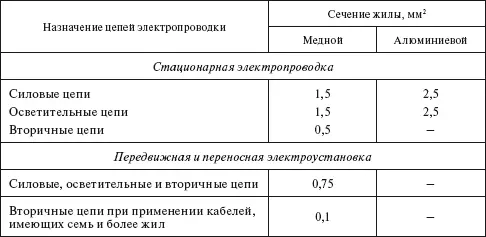

Таблица 2.1.1

Минимальные сечения жил кабелей и проводов в электропроводках

Вопрос. Для какого числа электроприемников и распределительных щитов допускается совместная прокладка кабелей и проводов (за исключением взаиморезервируемых цепей) в одной трубе, одном рукаве, пучке, коробе, канале строительной конструкции и на одном лотке?

Ответ. Допускается совместная прокладка цепей:

одного электроприемника;

нескольких электроприемников, панелей, щитов, пультов и т. п., связанных одним технологическим процессом;

нескольких групп одного вида освещения (рабочего освещения или освещения безопасности);

на напряжение до 50 В с цепями на напряжение выше 50 Б, при этом изоляция жил принимается соответствующей наивысшему номинальному напряжению этих цепей (2.1.20).

Вопрос. Для каких цепей не допускается совместная прокладка кабелей и проводов в одной трубе, одном рукаве, пучке, коробе, канале строительной конструкции и на одном лотке?

Ответ. Не допускается для цепей:

взаиморезервируемых;

рабочего освещения и эвакуационного освещения.

Прокладка этих цепей допускается лишь в разных отсеках короба и лотка, продольные перегородки которых выполнены сплошными, механически прочными и из негорючего материала (2.1.21).

Вопрос. При каком условии допускается прокладка одножильных кабелей и проводов цепей переменного или выпрямленного тока в стальных трубах, коробах и гибких рукавах (проводники одной цепи (фазный, нулевой, прямой и обратный) размещаются совместно в одной трубе, одном коробе и одном гибком рукаве)?

Ответ. Прокладка таких проводников в отдельных ферромагнитных оболочках допускается, если ток в проводниках не превышает 25 А (2.1.22).

Вопрос. Как производится соединение, ответвление и оконцевание жил кабелей и проводов?

Ответ. Производится при помощи опрессовки, сварки или с использованием различного рода соединителей (сжимов, навертывающихся соединителей, резьбовых и безрезьбовых зажимов и т. п.). Допускается применение пайки жил кабелей и проводов силовых и осветительных цепей при условии принятия мер по защите места пайки от смещений и механических воздействий (2.1.24).

Вопрос. В каких устройствах (приспособлениях) должны выполняться соединение и ответвление кабелей и проводов (за исключением проводов, проложенных на изоляторах)?

Ответ. Должны выполняться в соединительных и ответвительных коробках, в изоляционных корпусах соединительных и ответвительных сжимов, в специальных нишах строительных конструкций, внутри корпусов электроустановочных изделий, аппаратов и машин (2.1.29).

Вопрос. Каким должен быть запас по длине кабелей и проводов при их прокладке?

Ответ. Запас кабелей и проводов по длине должен быть достаточным для компенсации возможных смещений конструкций и опор, на которых они расположены, температурных деформаций самих кабелей и проводов, а также в местах пересечения ими осадочных, температурных и антисейсмических швов.

Не допускается укладка запаса кабелей и проводов в виде колец (витков) (2.1.32).

Вопрос. В каких точках сети открыто проложенные кабели и провода снабжаются бирками (манжетами, оконцевателями и т. п.)?

Ответ. Снабжаются:

в начале и конце линии электропроводки;

с двух сторон при проходе сквозь стены, перегородки, перекрытия;

с двух сторон участка линии электропроводки при повороте ее на угол 90° и более.

На кабелях и проводах, проложенных пучками и многослойно, бирки устанавливаются только в начале и в конце каждой линии электропроводки.

На кабелях и проводах, проложенных скрыто (например, в трубах), бирки устанавливаются в начале и в конце линии электропроводки.

Аналогичные бирки устанавливаются и на кабельных муфтах (2.1.40).

Вопрос. Что указывается на бирках кабелей и проводов?

Ответ. Указывается их марка, напряжение, сечение жил, номер или наименование линии электропроводки. На бирках соединительных муфт указывается их номер, дата монтажа, номер или наименование линии электропроводки (2.1.40).

Вопрос. Как выполняется прокладка кабелей и проводов сквозь строительные конструкции (стены, перекрытия, перегородки и др.)?

Ответ. Выполняются в отфактурованных отверстиях (проемах), в специальных проходных устройствах и в заделанных в строительные конструкции отрезках труб и коробов с последующей заделкой в них кабелей и проводов легко удаляемым негорючим составом (2.1.46).

Вопрос. В каких случаях не требуется заделка кабелей и проводов внутри трубы в местах ее прохода сквозь строительные конструкции?

Ответ. Не требуется при выполнении кабельных и проводных линий в металлической трубе с внутренним диаметром до 32 мм, если эта труба имеет степень защиты не менее IP33 (2.1.48).

Вопрос. Что такое «локализационная способность» металлической трубы?

Ответ. Это способность металлической трубы (короба) противостоять прожогу при дуговом КЗ, возникшем между жилой проводника и трубой (коробом) (2.1.50).

Вопрос. Как осуществляется выбор электропроводки?

Ответ. Осуществляется в соответствии с табл. 2.1.3 и 2.1.4 настоящей главы Правил (2.1.54).

Вопрос. Как производится выбор и расчет нулевых рабочих (нейтральных) проводников ( N -проводники)?

Ответ. Такие проводники должны быть рассчитаны на длительное протекание рабочего тока. Сечение N -проводника принимается равным сечению фазных (полюсных) проводников:

в однофазных цепях переменного тока и в двухполюсных цепях постоянного тока – независимо от сечения;

в многофазных цепях переменного тока и в цепях постоянного тока со средней точкой при сечении фазных проводников менее или равном 16 мм 2медных и 25 мм 2алюминиевых.

Допускается применение N -проводника сечением менее сечения фазных проводников (но не менее 50 % их сечения) в трехфазных цепях переменного тока и в цепях постоянного тока со средней точкой, в который максимальный рабочий ток N -проводника, включая токи высших гармоник, не превышает значение его длительно допустимого тока. При этом одновременно должно обеспечиваться выполнение следующих условий:
