Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Раздел 2. Передача электроэнергии. Пособие для изучения и подготовки к проверке знаний

Вопрос 222.На какую нагрузку должны быть рассчитаны угловые опоры (промежуточные и анкерные)?

Ответ. Должны быть рассчитаны на результирующую нагрузку от тяжения проводов и ветровую нагрузку на провода и конструкцию опоры (п. 2.4.53).

Вопрос 223.На какую нагрузку должны быть рассчитаны анкерные опоры?

Ответ. Должны быть рассчитаны на разность тяжения проводов смежных пролетов и поперечную нагрузку от давления ветра при гололеде и без гололеда на провода и конструкцию опоры. За наименьшее значение разности тяжения следует принимать 50 % наибольшего значения одностороннего тяжения всех проводов (п. 2.4.53).

Вопрос 224.На какую нагрузку должны быть рассчитаны концевые и ответвительные опоры?

Ответ. Концевые опоры должны быть рассчитаны на одностороннее тяжение всех проводов.

Ответвительные опоры рассчитываются на результирующую нагрузку от тяжения всех проводов (п. 2.4.53).

Вопрос 225.Каким должно быть расстояние по вертикали от проводов ВЛИ до поверхности земли и проезжей части улиц в населенной и ненаселенной местности?

Ответ. Должно быть не менее 5 м. Оно может быть уменьшено в труднодоступной местности до 2,5 м и в недоступной (склоны гор, скалы, утесы) – до 1 м.

При пересечении непроезжей части улиц ответвлениями от ВЛИ к вводам в здания расстояние от СИП до тротуаров пешеходных дорожек допускается уменьшить до 3,5 м.

Расстояние от СИП и изолированных проводов до поверхности земли на ответвлениях к вводам должно быть не менее 2,5 м.

Расстояние от неизолированных проводов до поверхности земли на ответвлениях к вводам должно быть не менее 2,75 м (п. 2.4.55).

Вопрос 226.Каким должно быть расстояние от проводов ВЛ в населенной и ненаселенной местности при наибольшей стреле провеса проводов до земли и проезжей части улиц?

Ответ. Должно быть не менее 6 м. Расстояние от проводов до земли может быть уменьшено в труднодоступной местности до 3,5 м и в недоступной местности (склоны гор, скалы, утесы) – до 1 м (п. 2.4.56).

Вопрос 227.Каким должно быть расстояние по горизонтали от СИП при наибольшем их отклонении до элементов зданий и сооружений?

Ответ. Должно быть не менее:

1,0 м – до балконов, террас и окон;

0,2 м – до глухих стен зданий, сооружений (п. 2.4.57).

Вопрос 228.Каким должно быть расстояние по горизонтали от проводов ВЛ при наибольшем их отклонении до зданий и сооружений?

Ответ. Должно быть не менее:

1,5 м – до балконов, террас и окон;

1,0 м – до глухих стен.

Прохождение ВМ с неизолированными проводами над зданиями и сооружениями не допускается (п. 2.4.58).

Вопрос 229.Каким должно быть минимальное расстояние от СИП при прокладке проводов по стенам зданий и сооружениям?

Ответ. Должно быть:

при горизонтальной прокладке:

над окном, входной дверью – 0,3 м;

под балконом, окном, карнизом – 0,5 м;

до земли – 2,5 м;

при вертикальной прокладке:

до окна – 0,5 м;

до балкона, входной двери – 1,0 м.

Расстояние в свету между СИП и стеной здания или сооружением должно быть не менее 0,06 м (п. 2.4.60).

Вопрос 230.Какими должны быть расстояния по горизонтали от подземных частей опор или заземлителей опор до подземных кабелей, трубопроводов и наземных колонок различного назначения?

Ответ. Должны быть не менее приведенных в табл. 2.4.4 (п. 2.4.61).

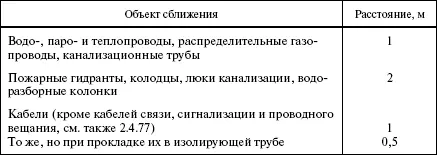

Таблица 2.4.4

Наименьшее допустимое расстояние по горизонтали от подземных частей опор или заземляющих устройство опор до подземных кабелей, трубопроводов и наземных колонок

Вопрос 231.Как рекомендуется выполнять пересечение ВЛ (ВЛИ) до 1 кВ между собой?

Ответ. Рекомендуется выполнять на перекрестных опорах; допускается также их пересечение в пролете. Расстояние по вертикали между проводами пересекающихся ВЛ (ВЛИ) должно быть не менее: 0,1 м на опоре, 1 м в пролете (п. 2.4.65).

Вопрос 232.При соблюдении каких условий допускается совместная подвеска проводов ВЛ до 1 кВ и неизолированных проводов ВЛ до 20 кВ на общих опорах?

Ответ. Допускается при соблюдении следующих условий:

1) ВЛ до I кВ должны выполняться по расчетным климатическим условиям ВЛ до 20 кВ;

2) провода ВЛ до 20 кВ должны располагаться выше проводов ВЛ до 1 кВ;

3) провода ВЛ до 20 кВ, закрепляемые на штыревых изоляторах, должны иметь двойное крепление (п. 2.4.68).

Вопрос 233.Какие требования должны соблюдаться при подвеске на общих опорах проводов ВЛ до 1 кВ и защищенных проводов ВЛЗ 6-20 кВ?

Ответ. Должны соблюдаться следующие требования:

1) ВЛ до 1 кВ должны выполняться по расчетным климатическим условиям ВЛ до 20 кВ;

2) провода ВЛЗ 6-20 кВ должны располагаться, как правило, выше проводов ВЛ до 1 кВ;

3) крепление проводов ВЛЗ 6-20 кВ на штыревых изоляторах должно выполняться усиленным (п.2.4.69).

Вопрос 234.Каким должен быть угол пересечения ВЛ с ЛС (линией связи Министерства связи РФ и других ведомств, а также линии сигнализации Министерства путей сообщения) и ЛПВ (линии проводного вещания)?

Ответ. Должен быть по возможности близок к 90°. Для стесненных условий угол пересечения не нормируется (п. 2.4.71).

Вопрос 235.Каким должно быть расстояние по вертикали от проводов ВЛ до проводов или подвесных кабелей ЛС и ЛПВ в пролете пересечения при наибольшей стреле провеса провода ВЛ?

Ответ. Должно быть:

от СИП и изолированных проводов – не менее 1 м;

от неизолированных проводов – не менее 1,25 м (п. 2.4.72).

Вопрос 236.Каким должно быть расстояние по вертикали от проводов ВЛ или подвесных кабелей ЛС или ЛПВ при пересечении на общей опоре?

Ответ. Должно быть:

между СИЛ и ЛС или ЛПВ – не менее 0,5 м;

между неизолированным проводом ВЛ и ЛПВ – не менее 1,5 м (п. 2.4.73).

Вопрос 237.По каким вариантам может быть выполнено пересечение ВЛ с ЛС и ЛПВ?

Ответ. Может быть выполнено по одному из следующих вариантов:

1) проводами ВЛ и изолированными проводами ЛС и ЛПВ;

2) проводами ВЛ и подземным или подвесным кабелем ЛС и ЛПВ;

3) проводами ВЛ и неизолированными проводами ЛС и ЛПВ;

4) подземной кабельной вставкой в ВЛ с изолированными и неизолированными проводами ЛС и ЛПВ (п. 2.4.75).

Вопрос 238.Какие требования должны соблюдаться при пересечении проводов ВЛ с изолированными проводами ЛС и ЛПВ?

Ответ. Должны соблюдаться следующие требования:
