Рассмотрены основные положения седьмого издания раздела 2 «Передача электроэнергии» Правил устройства электроустановок (ПУЭ) в виде вопросов и ответов.
Пособие поможет специалистам в изучении Правил при приеме на работу и при подготовке к проверке знаний.
Для специалистов предприятий и организаций, занимающихся проектированием, монтажом, наладкой и эксплуатацией электроустановок, электропроводок, кабельных и воздушных линий электропередачи.
Правила устройства электроустановок в вопросах и ответах. Раздел 2. Передача электроэнергии. Пособие для изучения и подготовки к проверке знаний - читать онлайн бесплатно ознакомительный отрывок
Интервал:
Закладка:
Вопрос 193.Какова должна быть маркировка опор ВЛ?
Ответ. На опорах ВЛ на высоте не менее 2 м от земли через 250 м на магистрали ВЛ должны быть установлены (нанесены):
порядковый номер опоры;
плакаты, на которых указаны расстояния от опоры ВЛ до кабельной линии связи (на опорах, установленных на расстоянии менее 4 м до кабелей связи), ширина охранной зоны и телефон владельца ВЛ (п. 2.4.7).
Вопрос 194.Что необходимо соблюдать при прохождении ВЛИ по лесным массивам и зеленым насаждениям?
Ответ. Вырубка просек при этом не требуется, а расстояние от проводов до деревьев и кустов при наибольшей стреле провеса СИП и наибольшем их отклонении должно быть не менее 0,3 м.
Расстояние от изолированных проводов до зеленых насаждений; должно быть не менее 0,5 м (п. 2.4.8).
Провода. линейная арматура
Вопрос 195.Какие провода должны применяться на ВЛ?
Ответ. Должны применяться, как правило, самонесущие изолированные провода (СИП).
СИП должен относиться к категории защищенных, иметь изоляцию из трудносгораемого светостабилизированного синтетического материала, стойкого к ультрафиолетовому излучению и воздействию озона (п. 2.4.13).
Вопрос 196.Какие провода с минимальными сечениями должны применяться по условиям механической прочности на магистралях ВЛ, на линейном ответвлении от ВЛ и на ответвлениях к вводам?
Ответ. Следует применять провода с минимальными сечениями, указанными в таблица 2.4.1 и 2.4.2 (п. 2.4.14).
Таблица 2.4.1
Минимально допустимые сечения изолированных проводов

* В скобках дано сечение жилы самонесущих изолированных проводов, скрученных в жгут, без несущего провода.

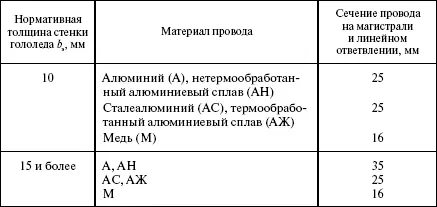

Таблица 2.4.2
Минимально допустимые сечения неизолированных и изолированных проводов

Вопрос 197.Какие параметры проводов используются при механическом расчете проводов?
Ответ. Используются параметры проводов, приведенные в табл. 2.5.8, а также механические напряжения в проводах, допустимые значения которых не должны превышать данных, приведенных в табл. 2.4.3 (п. 2.4.17).

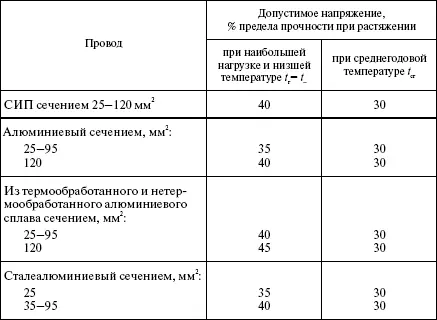

Таблица 2.4.3
Допустимое механическое напряжение в проводах ВЛ до 1 кВ

Вопрос 198.Как следует производить крепление, соединение СИП и присоединение к СИП?
Ответ. Следует производить следующим образом:
1) крепление провода магистрали ВЛИ на промежуточных и угловых промежуточных опорах – с помощью поддерживающих зажимов;
2) крепление провода магистрали ВЛИ на опорах анкерного типа, а также концевое крепление проводов ответвления на опоре ВЛИ и на вводе – с помощью натяжных зажимов;
3) соединение проводов ВЛИ в пролете с помощью специальных соединительных зажимов; в петлях опор анкерного типа допускается соединение неизолированного несущего провода с помощью плошечного зажима. Соединительные зажимы, предназначенные для соединения несущего провода в пролете, должны иметь механическую прочность не менее 90 % разрывного усилия провода;
4) соединение фазных проводов магистрали ВЛИ – с помощью соединительных зажимов, имеющих изолирующее покрытие или защитную изолирующую оболочку;
5) соединение проводов в пролете ответвления к вводу не допускается;
6) соединение заземляющих проводников – с помощью плашечных зажимов;
7) ответвительные зажимы следует применять в случаях:
ответвления от фазных жил, за исключением СИП со всеми несущими проводниками жгута;
ответвления от несущей жилы (п. 2.4.21).
Вопрос 199.Как следует производить соединения проводов в пролетах ВЛ?
Ответ. Следует производить при помощи соединительных зажимов, обеспечивающих механическую прочность не менее 90 % разрывного усилия провода.
В одном пролете ВЛ допускается не более одного соединения на каждый провод.
В пролетах пересечения ВЛ с инженерными сооружениями соединение проводов ВЛ не допускается.
Провода разных марок или сечений должны соединяться только в петлях анкерных опор (п. 2.4.24).
Расположение проводов на опорах
Вопрос 200.Какое расположение изолированных и неизолированных проводов допускается на опорах?
Ответ. Допускается любое расположение проводов независимо от района климатических условий. Нулевой провод ВЛ с неизолированными проводами, как правило, следует располагать ниже фазных проводов. Неизолированные и изолированные провода наружного освещения, прокладываемые на опорах ВЛ, должны располагаться, как правило, над PEN(PE) проводником ВЛ (п. 2.4.27).
Вопрос 201.На какой высоте располагаются устанавливаемые на опорах аппараты для подключения электроприемников?
Ответ. Должны размещаться на высоте не менее 1,6 м от поверхности земли (п. 2.4.28).
Вопрос 202.Какими должны быть расстояния между неизолированными проводами на опоре и в пролете по условиям их сближения в пролете при наибольшей стреле провеса до 1,2 м?
Ответ. Должны быть не менее:
при вертикальном расположении проводов и расположении проводов о горизонтальным смещением не более 20 см: 40 см в I, II и III районах по гололеду, 60 см в IV и особом районах по гололеду;
при других расположениях проводов во всех районах по гололеду при скорости ветра при гололеде: до 18 м/с – 40 см, более 18 м/с – 60 см.
При наибольшей стреле провеса более 1,2 м указанные расстояния должны быть увеличены пропорционально отношению наибольшей стрелы провеса к стреле провеса, равной 1,2 м (п.2.4.29).
Вопрос 203.Каким должно быть расстояние по вертикали между изолированными и неизолированными проводам ВЛ разных фаз на опоре при ответвлении от ВЛ и при пересечениях разных ВЛ на общей опоре?
Ответ. Должно быть не менее 10 см.
Расстояние от проводов ВЛ до любых элементов опоры должно быть не менее 5 см (п. 2.4.30).
Вопрос 204.Каким должно быть расстояние по вертикали между ближайшими проводами ВЛ разных напряжений па общей опоре, а также в середине пролета при температуре окружающего воздуха плюс 15 °C без ветра при совместной подвеске на общих опорах проводов ВЛ до 1 кВ и проводов ВЛ до 2С кВ?
Ответ. Должно быть не менее:
1,0 м – при подвеске СИП с изолированным несущим и со всеми несущими проводами;
1,75 м – при подвеске СИП с неизолированным несущим проводом 2,0 м – при подвеске неизолированных и изолированных проводов ВЛ до 1 кЗ (п. 2.4.33).
