Рассмотрены основные положения седьмого издания раздела 2 «Передача электроэнергии» Правил устройства электроустановок (ПУЭ) в виде вопросов и ответов.
Пособие поможет специалистам в изучении Правил при приеме на работу и при подготовке к проверке знаний.
Для специалистов предприятий и организаций, занимающихся проектированием, монтажом, наладкой и эксплуатацией электроустановок, электропроводок, кабельных и воздушных линий электропередачи.
Правила устройства электроустановок в вопросах и ответах. Раздел 2. Передача электроэнергии. Пособие для изучения и подготовки к проверке знаний - читать онлайн бесплатно ознакомительный отрывок
Интервал:
Закладка:
Вопрос 153.Какое дно допускается в кабельных каналах, сооружаемых вне помещений и расположенных выше уровня грунтовых вод?
Ответ. Допускается земляное дно с дренирующей подсыпкой толщиной 10–15 см из утрамбованного гравия или песка (п. 2.3.110).
Вопрос 154.Какими плитами перекрываются кабельные каналы и двойные полы в распределительных устройствах и помещениях?
Ответ. Перекрываются съемными негорючими плитами. В электромашинных и тому подобных помещениях каналы рекомендуется перекрывать рифленой сталью, а в помещениях щитов управления с паркетными полами – деревянными щитами с паркетом, защищенными снизу асбестом и по асбесту жестью (п. 2.3.111).
Вопрос 155.На каких участках не допускается сооружение кабельных каналов?
Ответ. Не допускается на участках, где могут быть пролиты расплавленный металл, жидкости с высокой температурой или же вещества, разрушающие действующие на металлические оболочки кабелей. На указанных участках не допускается также устройство люков в коллекторах и туннелях (п. 2.3.113).
Вопрос 156.В соответствии с какими требованиями Правил производится размещение кабелей в сооружениях?
Ответ. Производится в соответствии со следующим:
1. Контрольные кабели и кабели связи размещаются только под или только над силовыми кабелями; при этом они отделяются огнезащитной перегородкой. В местах пересечения и ответвления допускается прокладка контрольных кабелей и кабелей связи над и под силовыми кабелями.
2. Контрольные кабели допускается прокладывать рядом с силовыми кабелями до 1 кВ.
3. Силовые кабели до 1 кВ прокладываются под или над кабелями выше 1 кВ; при этом их следует отделять огнезащитной перегородкой.
4. Различные группы кабелей – рабочие и резервные кабели выше 1 кВ, питающие электроприемники 1-й категории, – прокладываются на разных горизонтальных уровнях и разделяются огнезащитными перегородками.
5. Разделительные огнезащитные перегородки, указанные в пл. 1,3 и 4, выбираются с пределом огнестойкости не менее 0,25 ч (п. 2.3.116).
Вопрос 157.Каковы правила прокладки маслонаполненных кабелей?
Ответ. Они прокладываются, как правило, в отдельных кабельных сооружениях. Допускается их прокладка совместно с другими кабелями; при этом маслонаполненные кабели размещаются в нижней части кабельного сооружения и отделяются от других кабелей горизонтальными перегородками с пределом огнестойкости не менее 0,75 ч. Такими же перегородками отделяют одну от другой маслонаполненные кабельные линии (п. 2.3.117).
Вопрос 158.Выполнение каких кабельных сооружений допускается в местах, насыщенных подземными коммуникациями?
Ответ. Допускается выполнение полупроходных туннелей высотой, уменьшенной по сравнению с предусмотренной в табл. 2.3.1, но не менее 1,5 м, при одновременном выполнении следующих положений:
напряжение кабелей не выше 10 кВ;
протяженность туннеля не более 100 м;
остальные расстояния соответствуют приведенным в табл. 2.3.1;
на концах туннеля сооружаются выходы или люки (п.2.3.120).
Вопрос 159.Каким способом прокладываются контрольные кабели? Ответ. Прокладываются, как правило, на лотках и в коробах пучками и многослойно при соблюдении следующих условий:
1. Диаметр (высота или ширина) пучка кабелей не более 100 м
2. Высота слоев в одном коробе не выше 150 мм.
3. В пучках и многослойно прокладываются только кабели с однотипными оболочками (металлическими или неметаллическими с гладкими поверхностями).

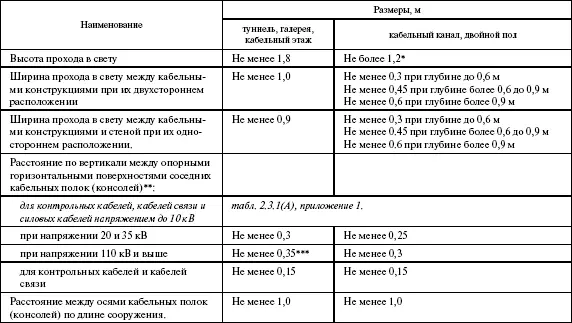

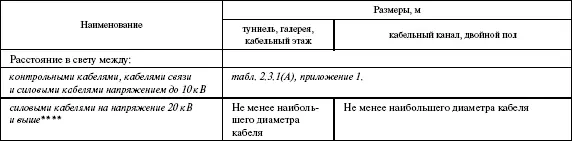

Таблица 2.3.1
Размеры для кабельных сооружений


* – в зоне расположения электрооборудования допускается предусматривать приямки глубиной от уровня пола более 1,2 м для ввода кабелей в электрооборудование;
** – полезная длина полки (консоли) должна быть не более 0,5 м на прямых участках;
*** – при расположении кабелей треугольником на соседних полкам (консоля) – 0,25 м;
**** – в том числе для кабелей, прокладываемых в кабельных шахте перекрытия. Огнепреградительные пояса выполняются по всему сечению короба в виде кабельного прохода с плотным прилеганием заделочного материала к стенкам короба и кабеля с обеспечением предела огнестойкости не менее 0,75 ч. При пересечении коробами стен, перекрытий и перегородок с нормированной огнестойкостью 1,5 ч и более огнепреградительные пояса также выбираются с пределом огнестойкости не менее 1,5 ч.
4. Крепление кабелей в пучках, многослойно в коробах, пучков кабелей к лоткам выполняется так, чтобы была предотвращена деформация оболочек кабелей под действием собственного веса и устройств крепления.
5. Внутри коробов устанавливаются огнепреградительные пояса: на вертикальных участках – на расстоянии не более 20 м, на горизонтальных участках – на расстоянии не более 30 м, а также в местах разветвления коробов и проходе через стены, перегородки.
6. В каждом направлении кабельной трассы предусматривается запас емкости не менее 15 % общей емкости коробов, лотков, конструкций.
Прокладка силовых кабелей пучками и многослойно не допускается (п. 2.3.121).
Вопрос 160.Каковы требования Правил к люкам кабельных колодцев и туннелей?
Ответ. Они выбираются диаметром не менее 750 мм и закрываются двойными металлическими крышами, из которых нижняя снабжается приспособлением для запирания на замок, открываемый со стороны туннеля без ключа. Крышки снабжаются приспособлениями для их снятия. Внутри помещений применение второй крышки не требуется; (п. 2.3.124).
Вопрос 161.Какие дополнительные элементы устанавливаются на соединительных муфтах силовых трехжильных кабелей напряжением 6-35 кВ (кроме кабелей, проложенных в земле)?
Ответ. Устанавливаются специальные защитные оболочки для локализации пожаров и взрывов, которые могут возникнуть при электрических пробоях в муфтах (п. 2.3.125).
Вопрос 162.Какой вентиляцией обеспечиваются кабельные сооружения, за исключением эстакад, колодцев для соединительных муфт, каналов и камер?
Ответ. Обеспечиваются естественной или искусственной вентиляцией, причем вентиляция каждого отсека выполняется независимой.
При расчете вентиляции кабельных сооружении принимается, что температура воздуха в кабельных сооружениях обеспечивается согласно условиям эксплуатации кабелей, а перепад температур между поступающим и удаляемым воздухом составляет не более 10 °C (п. 2.3.128).
