Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Раздел 2. Передача электроэнергии. Пособие для изучения и подготовки к проверке знаний

Вопрос 163.Какими должны быть расстояние в свету между кабелями и трубопроводами, а также от кабельных эстакад и галерей до зданий и сооружений?

Ответ. Расстояния между кабелями и трубопроводами выдерживается не менее 0,5 м, а между трубами (коробами) с кабелями и трубопроводами – не менее 0,1 м.

Наименьшие расстояния от кабельных эстакад и галерей до зданий и сооружений выбирается в соответствии с табл. 2.3.2

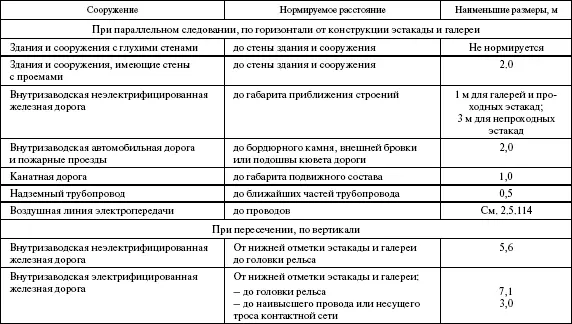

Таблица 2.3.2

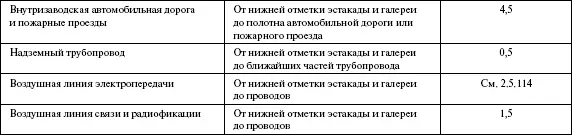

Наименьшие расстояния от кабельных эстакад и галерей до зданий и сооружений

Вопрос 164.Каковы требования Правил к размещению на территории предприятий кабельных эстакад и галереи, а также кабелей?

Ответ. Все они размещаются на высоте в свету от уровня земли или дороги не менее 5 м над проезжей частью и 2,5 м над непроезжей частью.

Кабели, прокладываемые к электроприемникам трубопроводов (для управления задвижками, сигнализации, диспетчеризации и т. п.) допускается размещать на кабельных конструкциях, прикрепленных к трубопроводам. При этом кабели рекомендуется использовать бронированные. Небронированные кабели прокладываются в металлических трубах или коробах.

Прокладка кабелей, не относящихся к электроприемникам трубопроводов, непосредственно по трубопроводам, не допускается (п. 2.3.129).

Вопрос 165.Какие указания Правил выполняются при прокладке кабелей в производственных помещениях?

Ответ. Выполняются следующие указания:

1. Обеспечивается доступ к кабелям для ремонта, а при открытой прокладке – и для осмотра.

Кабели (в том числе бронированные), расположенные в местах, где производится перемещение механизмов, оборудования, грузов и транспорта, защищаются от повреждений в соответствии с указаниями, приведенными в ответе на вопрос 89.

2. Расстояния в свету между кабелями выбирается в соответствии с табл. 2.3.1.

3. Расстояния между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, выбирается не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями – не менее I м. При меньших расстояниях сближения и при пересечениях кабели защищаются от механических повреждении (металлическими трубами, оболочками и т. п.) на всем участке сближения плюс по 0,5 м с каждой стороны, а в необходимых случаях защищаются от перегрева.

Пересечения кабелями проходов выполняются на высоте не менее 1,8 м от пола.

Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается (п. 2.3.130).

Вопрос 166.Как производится прокладка кабелей в полу и междуэтажных перекрытиях?

Ответ. Производится в каналах или трубах; заделка в них кабелей наглухо не допускается. Проход кабелей через перекрытия и внутренние стены может производиться в трубах или проемах; после прокладки кабелей зазоры в трубах и проемах заделываются легко пробиваемым негорючим материалом. Огнестойкость прохода кабелей через строительные конструкции с нормируемой огнестойкостью обеспечивается не ниже предела огнестойкости этой строительной конструкции.

Прокладка кабелей в вентиляционных каналах не допускается. Допускается пересечение этих каналов одиночными кабелями, заключенными в стальные трубы.

Открытая прокладка кабеля по лестничным клеткам не допускается (п. 2.3.131).

Вопрос 167.Каковы правила прокладки кабелей при пересечении рек, каналов и т. п.?

Ответ. В этих случаях кабели, как правило, заглубляются в дно на глубину не менее 1 м на прибрежных и мелководных участках, а также на судоходных и сплавных путях; 2 м при пересечении кабельными маслонаполненными линиями.

В водоемах, где периодически производятся дноуглубительные работы, кабели заглубляются в дно до отметки, определяемой условиями дноуглубительных работ.

При прокладке кабельных маслонаполненных линий 110–500 кВ на судоходных реках и каналах в целях защиты их от механических повреждений рекомендуется заполнять траншеи мешками с песком с последующим набросом камней (п. 2.3.135).

Вопрос 168.Каким рекомендуется принимать расстояние между кабелями, заглубляемыми в дно рек, каналов и т. п. с шириной водоема до 100 м?

Ответ. Рекомендуется принимать не менее 0,25 м. Вновь сооружаемые подводные кабельные линии прокладываются на расстоянии от действующих кабельных линии не менее 1,25 глубины водоема, исчисленной для многолетнего среднего уровня воды.

При прокладке в воде кабелей низкого давления на глубине 5-15 м и при скорости течения, не превышающей 1 м/с, расстояния между отдельными фазами (без специальных креплений фаз между собой) рекомендуется принимать не менее 0,5 м, а расстояния между крайними кабелями параллельных линий – не менее 5 м (п. 2.3.136).

Вопрос 169.Допускается ли пересечение кабелей между собой под водой?

Ответ. Пересечение кабелей под водой не допускается (п. 2.3.139).

Вопрос 170.Какое количество резервных кабелей предусматривается при прокладке в воде?

Ответ. При прокладке в воде трех и более кабелей до 35 кВ предусматривается один резервный, кабель на каждые три рабочих. При прокладке в воде маслонаполненных линий из однофазных кабелей предусматривается резерв: для одной линии – одна фаза, для двух линий – две фазы, для трех и более – по проекту, по не менее двух фаз. Резервные фазы прокладываются таким образом, чтобы они могли быть использованы взамен любой из действующих рабочих фаз (п. 2.3.141).

Вопрос 171.Как выполняется прокладка кабелей по каменным, железобетонным и металлическим мостам?

Ответ. Выполняется под пешеходной частью моста в каналах или в отдельных для каждого кабеля негорючих трубах; предусматриваются меры по предотвращению стока ливневых вод по этим трубам.

По металлическим и железобетонным мостам и при подходе к ним кабели рекомендуется прокладывать в асбестоцементных трубах. В местах перехода с конструкции моста в грунт кабели рекомендуется прокладывать также в асбестоцементных трубах (п. 2.3.142).

Вопрос 172.Как выполняется прокладка кабелей по деревянным сооружениям (мостам, причалам, пирсам и т. п.)?

Ответ. Выполняется в стальных трубах (п. 2.3.143).
