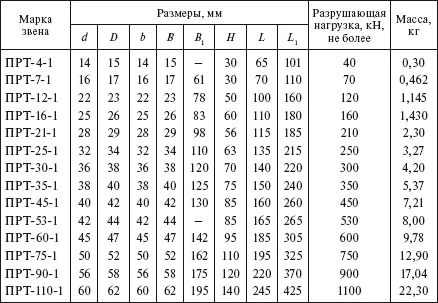

Промежуточные звенья трехлапчатые типа ПРТ (см. рис. 1.18, г)

Промежуточные звенья вывернутые типа ПРВ состоят из круглого стержня, имеющего на концах однолапчатые проушины, которые повернуты на 90° относительно друг друга. Звенья промежуточные регулируемые типа ПРР состоят из четырех пластин, которые попарно образуют двухлапчатую и однолапчатую части звена. В пластинах на различном расстоянии выполнены отверстия, что позволяет с помощью перестановки пальцев в отверстиях изменять длину звена и за счет этого менять длину изолирующей подвески. Звено комплектуется двумя пальцами с резьбовыми концами, гайками и шплинтами.

Таблица 1.90

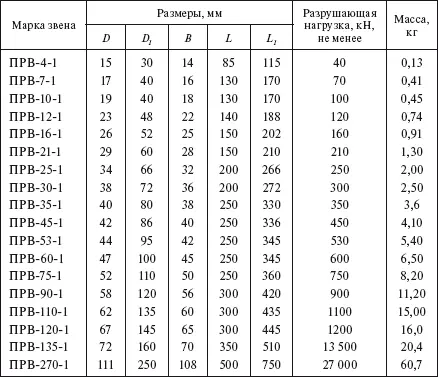

Промежуточные звенья вывернутые типа ПРВ (см. рис. 1.18, д)

Таблица 1.91

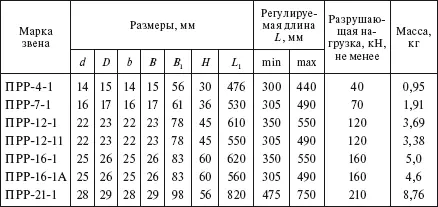

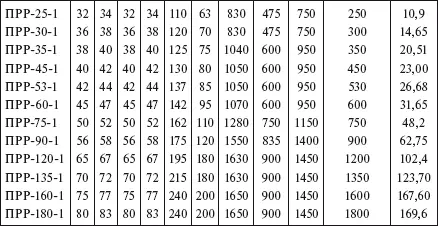

Промежуточные регулируемые звенья типа ПРР (см. рис. 1.19, а)

Промежуточные звенья типа ПТР – талрепы имеют плавную регулировку длины за счет винтовой нарезки на подвижных деталях. После доведения длины изолирующих подвесок до нужного размера винты талрепа фиксируются от поворота контргайками.

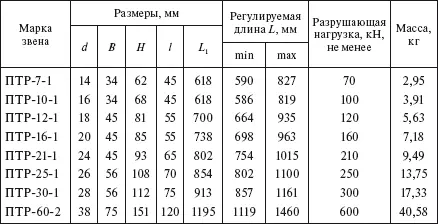

Таблица 1.92

Промежуточные звенья ПТР (талрепы) с бесступенчатой регулировкой длины (см. рис. 1.19, б)

Промежуточные звенья двойного типа 2ПРР, служащие для увеличения и регулирования длины подвески, состоят из одинаковых пластин по типу 2ПР с тремя отверстиями посередине.

Промежуточные монтажные звенья типа ПТМ относятся к специальным типам арматуры, которые включаются в состав поддерживающих и натяжных изолирующих подвесок для обеспечения удобства монтажа и эксплуатации. Конструкция и основные размеры этих звеньев представлены на рис. 1.20 и в табл. 1.93.

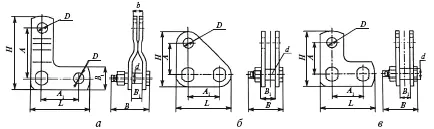

Рис. 1.20. Звенья промежуточные монтажные типа ПМТ

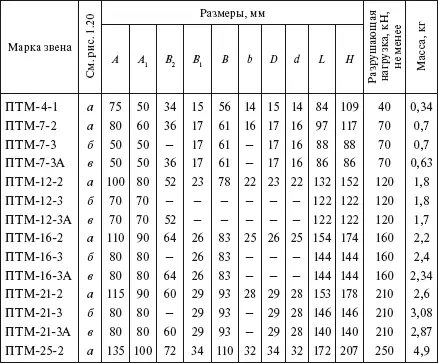

Таблица 1.93

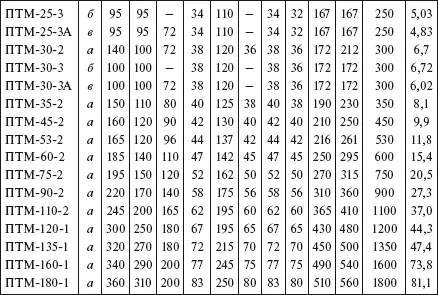

Звенья промежуточные монтажные типа ПТМ

Коромысла являются промежуточными элементами при комплектации двухцепных или многоцепных изолирующих подвесок, позволяющих обеспечивать равномерное распределение нагрузок между отдельными цепями изоляторов посредством их шарнирного соединения. Коромысла применяются также для присоединения к одноцепным изолирующим подвескам двух, трех и более проводов фазы.

Расстояние между точками крепления цепей изоляторов должно быть не менее 400 мм для изоляторов, имеющих диаметр изолирующей части до 300 мм, и не менее 450 мм для изоляторов, имеющих диаметр изолирующей части до 370 мм.

Конструкция и основные параметры универсальных коромысел типа 2КУ и 3КУ для комплектования двухцепных и трехцепных изолирующих подвесок и крепления двух проводов фазы к изолирующим подвескам приведены на рис. 1.21 и в табл. 1.94 и 1.95.

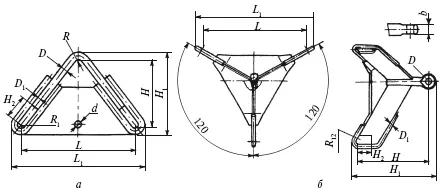

Рис. 1.21. Универсальные коромысла типа КУ для изолирующих подвесок и крепления проводов к изолирующим подвескам: а – двухплечевые типа 2КУ; б – трехплечевые типа 3КУ

Таблица 1.94

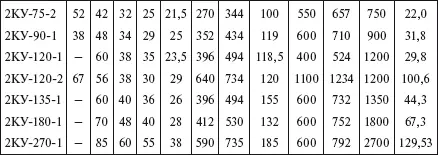

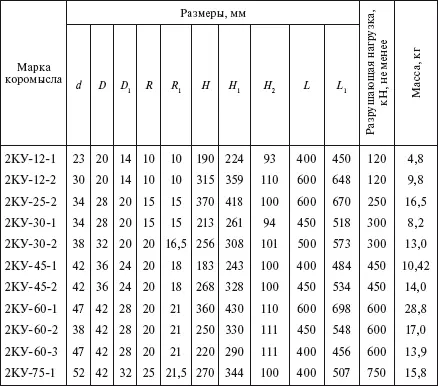

Универсальные коромысла для крепления двух проводов фазы к изолирующим подвескам двухплечевые типа 2КУ (см. рис. 1.21, а)

Таблица 1.95

Трехплечевые коромысла типа 3КУ (см. рис. 1.21, б)

Конструкция и основные параметры двухцепных двухреберных коромысел типа 2КД с одной точкой крепления, двухцепных и трех-цепных двухреберных коромысел с двумя точками крепления типа 2КД2 и 3КД2 представлены на рис. 1.22 и в табл. 1.96-1.98, а трех-цепных балансирных 3КБ и однореберных типа К2 приведены на рис. 1.23 и в табл. 1.99 и 1.100.

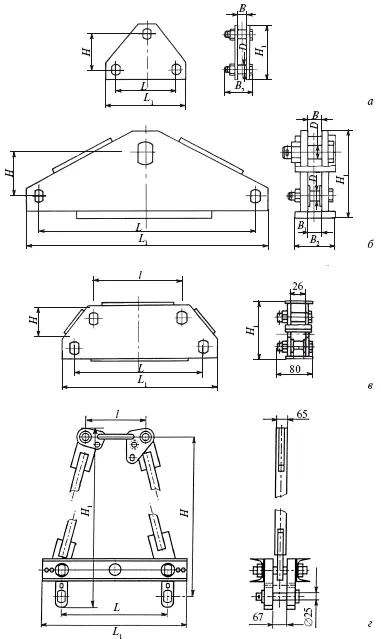

Рис. 1.22. Коромысла двухцепные двухреберные с одной и двумя точками крепления:

а – 2КД-25; б – 2КД-12; в – 2КД2-30; г – 2КД2-240-1/3

Рис. 1.23. Коромысло трех-цепное балансирное типа 3КБ с одной точкой крепления (а) и однореберное типа К2 для крепления двух проводов фазы к подвескам (б)

Таблица 1.96

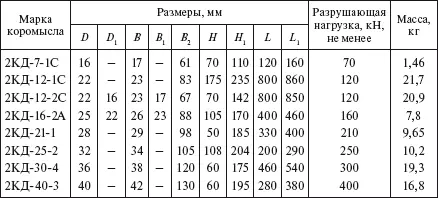

Двухцепные двухреберные коромысла типа 2КД (см. рис. 1.22, а и б)

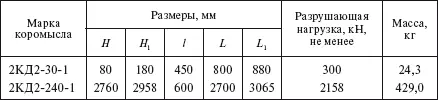

Таблица 1.97

Двухцепные двухреберные коромысла типа 2КД2 с двумя точками крепления (см. рис. 1.22, в и г)

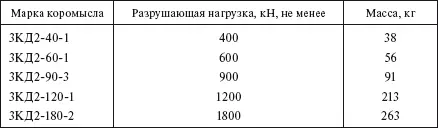

Таблица 1.98

Трехцепные двухреберные коромысла типа 3КД2 с двумя точками крепления

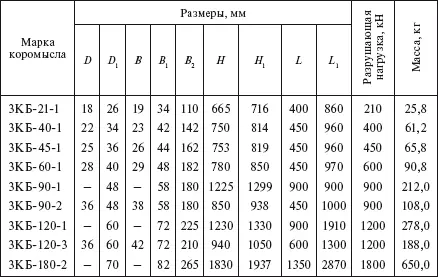

Таблица 1.99

Трехцепные балансирные коромысла типа 3КБ с одной точкой крепления (см. рис. 1.23, а)

Таблица 1.100
