ПЗС-Б пр-01 – для защиты проводов от вибрации в местах выхода провода из лодочки поддерживающего зажима;

ПЗС-Б пр-11 – для защиты провода от вибрации и повышенных раздавливающих нагрузок в местах установки гасителей вибрации;

ПЗС-Б пр-31 – для защиты проводов от вибрации в местах выхода провода из соединительного зажима типа САС, СОАС и т. п.

Маркировка зажима указывает: П – протектор; З – защитный; Э пр– диаметр провода; две последние цифры (01) – модификация зажима.

Протектор представляет собой комплект отдельных спиралей или склеенных прядей, навиваемых на поверхность провода в месте установки зажима, гасителя, ролика. Основные параметры защитных спиральных протекторов представлены в табл. 1.118.

Таблица 1.118

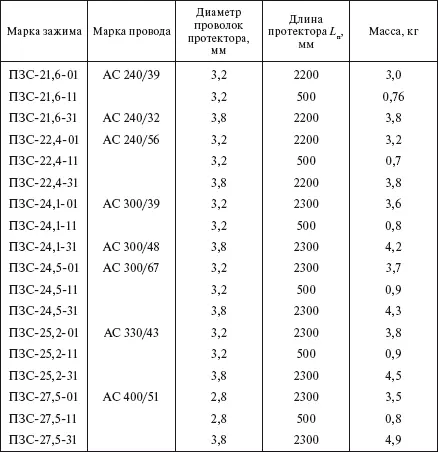

Защитные протекторы ПЗС

Натяжение проводов и крепление их к анкерно-угловым опорам осуществляется с помощью натяжных зажимов различной конструкции, размеры и механическая прочность которых должны соответствовать размерам и механической прочности натягиваемого провода или каната.

Зажимы воспринимают нагрузку от тяжения проводов (канатов) в нормальном режиме при воздействии на них ветра и гололеда. Зажимы должны обеспечивать прочность заделки проводов (канатов) не ниже 90 % расчетной прочности проводов (канатов) на разрыв, а также надежный электрический контакт.

В зависимости от конструкции и способа монтажа натяжные зажимы подразделяются на клиновые, болтовые, заклинивающиеся и прессуемые. Они могут быть разъемные и неразъемные. Для алюминиевых проводов сечением от 16 до 95 мм 2применяются простые клиновые зажимы типа НК (рис. 1.31, а и табл. 1.119).

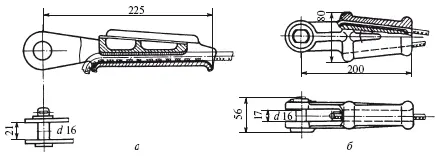

Рис. 1.31. Клиновые зажимы: а – НК-1-1; б – НКК-1-1Б

Таблица 1.119

Клиновой зажим марки НК-1-1

* Соединяется с ушками У1-7-16 и У1К-7-16.

Для крепления сталеалюминиевых проводов сечением от 10 до 50 мм 2и стальных канатов сечением от 25 до 86 мм 2применяются натяжные зажимы «клин-коуш» типа НКК (рис. 1.31, б и табл. 1.120).

Таблица 1.224

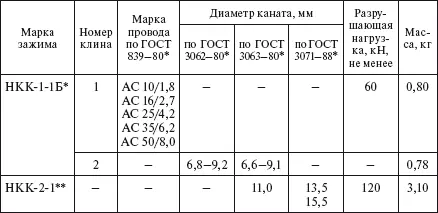

Натяжной зажим типа НКК

* Соединяется с ушками У1-7-16 и У1К-7-16.

** Соединяется с ушком У1-12-16.

Натяжные зажимы типов НБ и НЗ (рис. 1.32 и табл. 1.121) предназначены для крепления алюминиевых и сталеалюминиевых проводов сечением от 70 до 300 мм 2и выпускаются болтовыми марок НБ-2-6А и НБ-3-6Б и заклинивающимися марки НЗ-2-7. Рабочее положение зажима – болтовым хвостиком в сторону провода шлейфа, а раструбом в сторону пролета. Для алюминиевых и сталеалюминиевых проводов болтовой зажим НБ-3-6Б поставляется с алюминиевой прокладкой, уложенной вдоль желоба корпуса зажима.

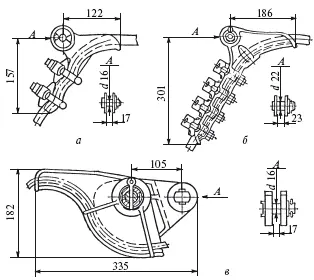

Рис. 1.32. Натяжные разъемные зажимы: а – НБ-2-6А; б – НБ-3-6Б; в – НЗ-2-7

Для проводов А 150 – А 300 зажим НБ-3-6Б комплектуется ушком У1-12-16.

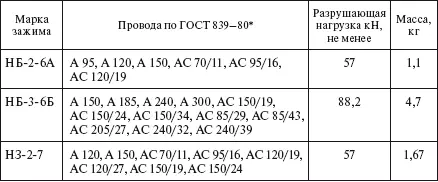

Таблица 1.121

Натяжные разъемные зажимы типов НБ и НЗ

Для натяжения сталеалюминиевых проводов сечением 240 мм 2и больше на линиях электропередачи напряжением 220 кВ и выше применяются натяжные прессуемые зажимы типа НАС, состоящие из алюминиевого корпуса и анкера с проушиной, изготовленные из стали (рис. 1.33 и табл. 1.122). В хвостовике зажима на длине 100 мм опрессовывается провод, уходящий в шлейф. Конструкция зажимов этого типа такова, что при опрессовывании зажима плоскость расположения проушины может быть выбрана любой, в зависимости от условий комплектования изолирующей подвески и направления провода, уходящего в шлейф.

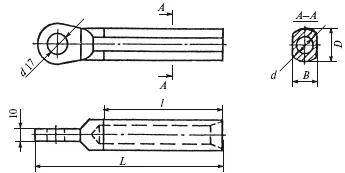

Рис. 1.33. Натяжные прессуемые зажимы типа НАС

Таблица 1.222

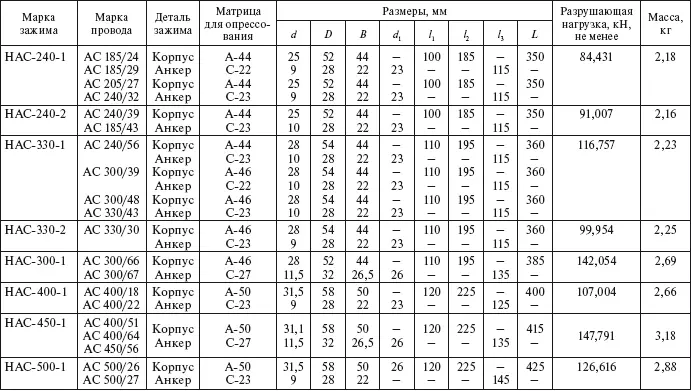

Натяжные прессуемые зажимы типа НАС для сталеалюминиевых проводов (см. рис. 1.33)

Для оконцевания и натяжения стальных канатов сечением от 50 до 500 мм 2, используемых на линиях электропередачи в качестве грозозащитных тросов, применяются натяжные прессуемые зажимы типа НС (рис. 1.34 и табл. 1.123). Зажим НС изготовляется из стали. Он состоит из трубки с отверстием для каната и стальной дугообразной скобы, приваренной к концу трубки. Для выполнения заземления грозозащитного троса конец его пропускается через трубку корпуса зажима НС и отгибается в нужном направлении. Зажим опрессовывается, а на конце троса опрессованием монтируется заземляющий зажим типа ЗПС (рис. 1.35 и табл. 1.124). Зажим ЗПС с помощью болта через проушину закрепляется за мета ллоконструкции анкерно-угловой опоры.

Рис. 1.34. Натяжные прессуемые зажимы типа НС для стальных канатов

Рис. 1.35. Заземляющий прессуемый зажим типа ЗПС для присоединения к опоре заземляющих концов грозозащитного троса

Таблица 1.123

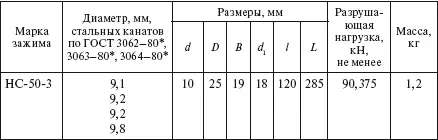

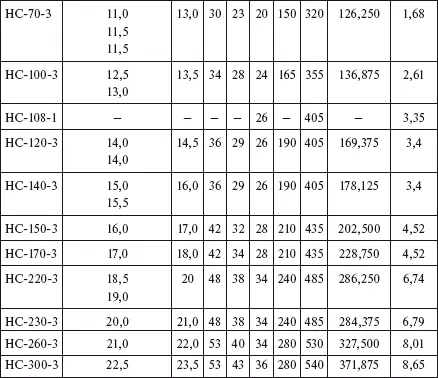

Натяжные прессуемые зажимы типа НС для стальных канатов (см. рис. 1.34)

Таблица 1.124

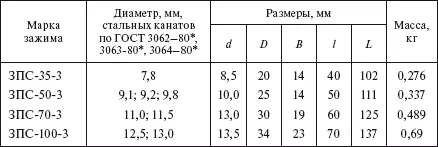

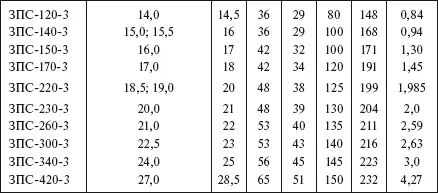

Заземляющие прессуемые зажимы типа ЗПС для стальных канатов (см. рис. 1.35)

Натяжные зажимы типа ТРАС используются при осуществлении транспозиции сталеалюминиевых проводов на опоре. По конструкции зажимы типа ТРАС аналогичны зажимам типа НАС и с теми же анкерами, но корпус зажима имеет расточку с другой стороны, так как вывод провода в шлейф осуществляется в сторону пролета.
