Борис Узелков - Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

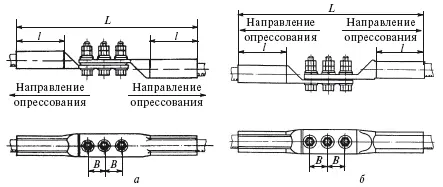

Рис. 1.40. Соединительные петлевые переходные зажимы типа ПАС (а) для соединения проводов в шлейфе анкерной опоры и типа ПП (б) для перехода с одной марки провода на другую в шлейфах анкерных опор

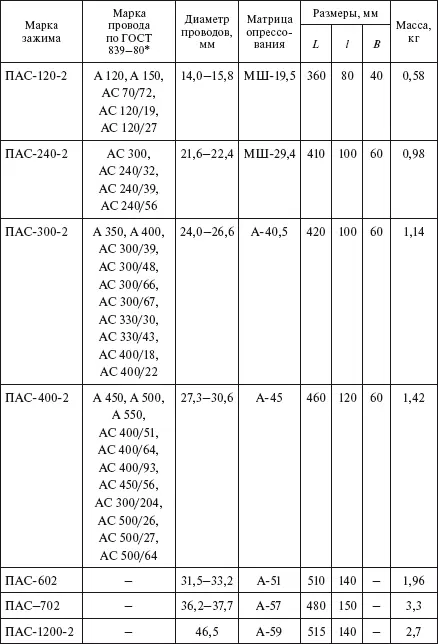

Таблица 1.130

Петлевые прессуемые зажимы типа ПАС (см. рис. 1.40, а)

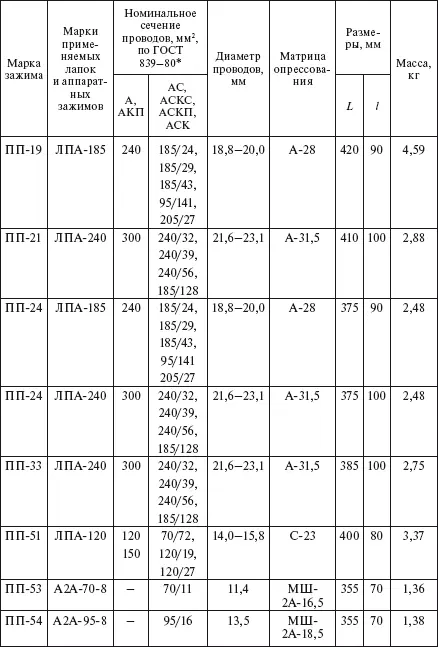

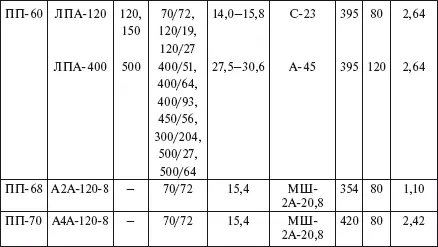

Таблица 1.131

Зажимы типа ПП для перехода с одной марки провода на другую (см. рис. 1.40, б)

Петлевые зажимы типа ППТ для перехода с одного на два провода и типа ППР для перехода с двух проводов на три провода приведены на рис. 1.41 и в табл. 1.132 и 1.133.

На линиях электропередачи 35—110 кВ заземление грозозащитных тросов осуществляется зажимами типа ПС (рис. 1.42, а и табл. 1.134).

Для соединения алюминиевых и сталеалюминиевых проводов в петлях анкерных опор ВЛ и осуществления отпаек применяются плашечные зажимы типа ПА (рис. 1.42, б и табл. 1.135). Зажимы марки ПА-1-1 применяются также для крепления петли проводов при анкерном креплении на штыревых изоляторах. В соединительных плашечных зажимах провод закрепляется затягиванием плашек болтами. После затягивания болтов между краями желобков плашек и корпуса должен оставаться незначительный зазор. Наличие зазора подтверждает, что зажим выбран правильно. Через несколько дней необходимо дополнительно подтянуть болты, так как из-за деформации проводов давление в контакте несколько ослабевает. При полном затягивании болтов провод прочно закрепляется плашками.

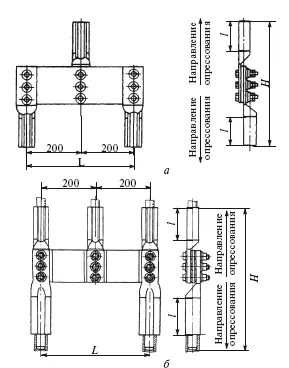

Рис. 1.41. Петлевые зажимы типа ППТ (а) для перехода с одного провода на два провода и типа ППР (б) для перехода с двух проводов на три провода

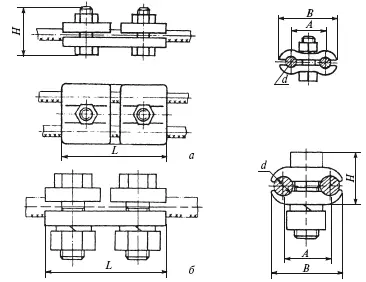

Рис. 1.42. Плашечные контактные зажимы: а – типа ПС; б – типа ПА

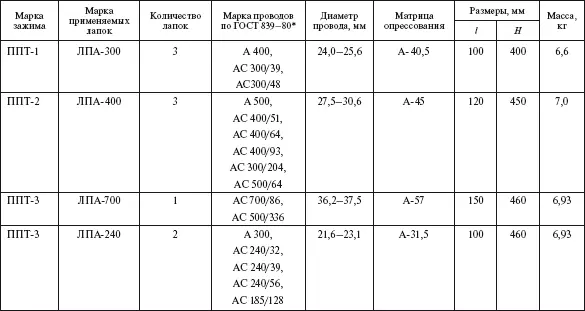

Таблица 1.132

Петлевые зажимы типа ППТ для перехода с одного на два провода (см. рис. 1.41, а)

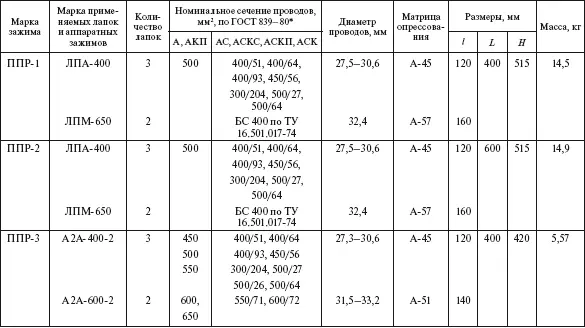

Таблица 1.133

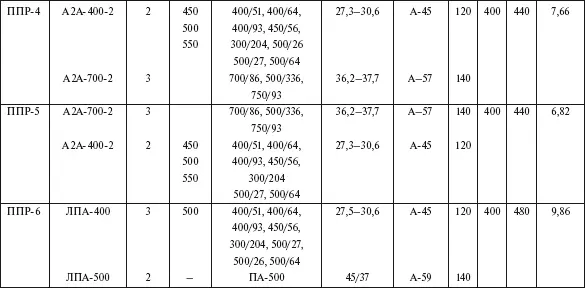

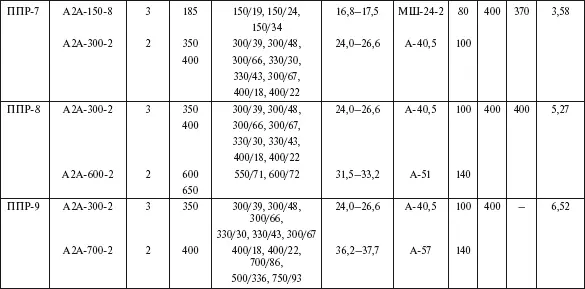

Петлевые зажимы типа ППР для перехода с двух проводов на три провода (см. рис. 1.41, б)

Таблица 1.134

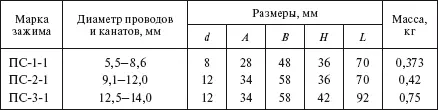

Соединительные плашечные зажимы типа ПС (см. рис. 1.42, а)

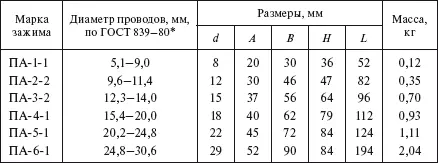

Таблица 1.135

Соединительные плашечные зажимы типа ПА (см. рис. 1.42, б)

Для крепления стальных канатов, применяемых на линиях электропередачи в качестве грозозащитных тросов и оттяжек опор, применяются клыковые зажимы типа КС (рис. 1.43 и табл. 1.136).

Зажимы используются в качестве «сжимов» в комплекте с коушами, блоками или специальными роликами. В зависимости от необходимой прочности заделки каната применяется различное количество клыковых зажимов. Их преимущество перед прессуемыми зажимами – это разборное крепление, т. е. монтаж без применения прессов.

Рис. 1.43. Клыковой зажим типа КС для крепления стальных канатов

Таблица 1.224

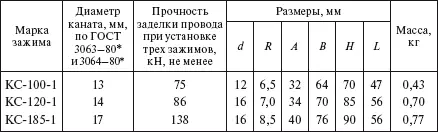

Клыковые зажимы типа КС (см. рис. 1.43)

Заземляющие прессуемые зажимы типа ЗПС (рис. 1.44, а и табл. 1.137) предназначаются для присоединения стальных канатов или проводов, применяемых на ВЛ в качестве грозозащитных тросов, к заземляющим элементам опор. Крепление зажимов к опорам и лапкам поддерживающих зажимов осуществляется болтами. Зажимы типа ЗПС-3 (рис. 1.44, б) изготовляются из стали, типа ЗПС-3В – из алюминия.

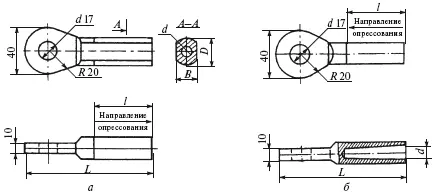

Рис. 1.44. Заземляющие прессуемые зажимы: а – ЗПС-3; б – ЗПС-3В

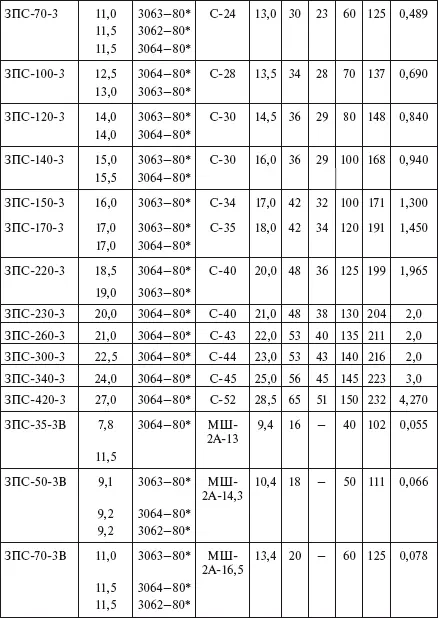

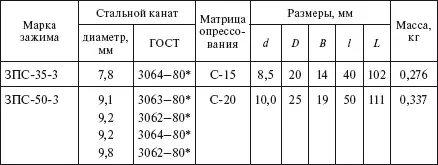

Таблица 1.137

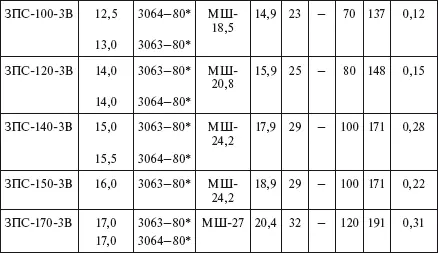

Заземляющие прессуемые зажимы ЗПС-3 и ЗПС-3В (см. рис. 1.44)

В строительстве воздушных линий электропередачи напряжением 6-35 кВ все более широкое применение находят защищенные провода (ВЛЗ). Основные показатели арматуры для подвески защищенных проводов ВЛЗ приведены в табл. 1.138-1.140.

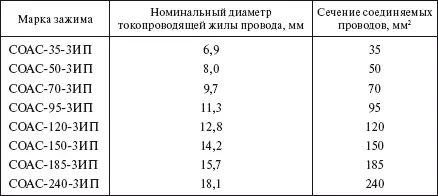

Таблица 1.138

Соединительные зажимы типа СОАС-ИП для воздушных линий электропередачи 6—10 кВ с изолированными проводами

Зажимы типа СОАС-ИП предназначены для соединения методом скручивания как неизолированных проводов типа АС, так и защищенных проводов. В варианте с защищенными проводами в комплект поставки входит термоусадочная трубка. Термоусадка осуществляется с помощью газовой горелки или высокотемпературного фена. При прогреве до 120–140 °C трубка уменьшается в диаметре до контакта с изолируемой поверхностью. Скручивание зажимов осуществляется с помощью приспособлений МИ-189А и МИ-230А.

Таблица 1.139

Натяжные зажимы типа НК-ИП и НБ-ИП для концевого крепления защищенных проводов на опорах анкерного типа

Таблица 1.140
