10 – номинальное напряжение стороны низшего напряжения,

кВ;

2х 63 000 – количество и мощность силовых трансформаторов,

кВ-А;

59 – условное обозначение ячеек типа КРУ-К-59; А – категория внешней изоляции оборудования; 2 – без ОПУ заводской поставки; 85 – год разработки изделия;

У1 – климатическое исполнение и категория размещений; ТУ 34-13-10922-85 – номер заводских технических условий. Условные обозначения типов выключателей сторон среднего и высшего напряжений приняты следующие:

В – ВБН-35;

К – ВВС-35П;

Г – ВГТ-110П;

Б – ВГБ-110;

Д – ВТ-35; ВТД-35

З – ВБПЗ-35;

M – ВМУЭ-35;

С – С-35М;

Т – ВМТ-110Б; ВМТ-220Б

Э – ВГБЭ-35; ВГБЭП-35;

L – ЫВД1 72,5-170;

Н – HPL245;

P – 145PM40; 242PMR40;

Е – 38–72 PM;

П – ВБПС-35.

Технические параметры КТПБ(М) 35—220 кВ, КТПУ 35/0,4 кВ и КТП 10(6)/0,4 кВ представлены в табл. 2.1–2.3.

Таблица 2.1

КТПБ(М) 35-220 кВ

* Для передвижной КТПБ(М) 35 кВ.

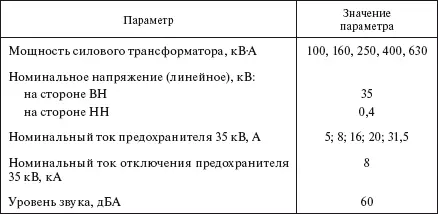

Таблица 2.2

КТПУ 35/0,4 кВ

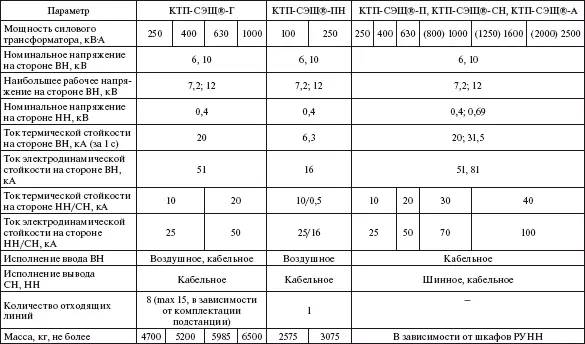

Таблица 2.3

Комплектные трансформаторные подстанции КТП 10(6)/0,4 кВ

Назначения приведенных в табл. 2.3 модификаций КТП 10(6)/0,4 кВ:

КТП-СЭЩ®-П – для промышленности – с глухим вводом, высоковольтный ввод с выключателем нагрузки или вакуумным выключателем, тупиковые, проходные, одно– и двухтрансформаторные, вводы и выводы кабельные;

КТП-СЭЩ®-СН – для тепловых электростанций, станций пожаротушения и других собственных нужд;

КТП-СЭЩ®-А – с аварийным вводом от дизель-генератора;

КТП-СЭЩ®-Г – для городских сетей – проходные, тупиковые, одно– и двухтрансформаторные; высоковольтные вводы воздушные или кабельные; низковольтные – кабельные;

КТП-СЭЩ®-К – типа «киоск», высоковольтные и низковольтные вводы как воздушные, так и кабельные;

КТП-СЭЩ®-У – универсальные;

КТП-СЭЩ®-Н – наружной установки с коридором обслуживания и конденсаторными батареями; высоковольтный ввод воздушный, низковольтный – кабельный (по назначению аналогичная КТП-СЭЩ®-К от 100 до 400 кВА);

КТП-СЭЩ®-М – мачтового типа;

КТП-СЭЩ®-ПН – для питания погружных насосов нефтескважин.

В состав КТПБ(М) 35—220 кВ входят: силовые трансформаторы (автотрансформаторы); линейные регулировочные трансформаторы; открытые распредустройства (ОРУ) 220, 110, 35 кВ; комплектные распределительные устройства (КРУ) 10(6) кВ наружной установки; фундаменты; молниезащита; заземление; ограда; туалет.

Конструкциями КТПБ(М) 35—220 кВ предусматривается установка на подстанции силовых трансформаторов (автотрансформаторов) с выводами и устройствами, расположенными на крышке в соответствии с требованиями ГОСТ 11677—85*, ГОСТ 11920—93, ГОСТ 12965—93, ГОСТ 17544—93. Для передвижных КТПБ(М) 35 кВ предусматривается установка силового трансформатора на металлоконструкциях с маслоприемником – маслосборником заводского изготовления.

Конструкция КТПБ(М) допускает замену силового трансформатора на следующую степень мощности и состоит из следующих модулей ОРУ-220, 110, 35 кВ, выключателей, трансформаторов КРУ 10 кВ.

Стационарные модули могут собираться в комплектные подстанции следующих типов:

35/10(6) кВ; 110/10(6) кВ; 110/35/10(6) кВ; 220/10(6) кВ; 220/35/10(6) кВ; 220/110/10(6) кВ; 220/110/35 кВ.

В состав ОРУ 35 – 220 кВ входят:

транспортабельные блоки 35, 110, 220 кВ со смонтированными высоковольтными аппаратами, главными и вспомогательными цепями согласно принципиальной электрической схеме на подстанцию;

общеподстанционный пункт управления (ОПУ);

жесткие и гибкие ошиновки;

кабельные конструкции;

осветительные установки.

В зависимости от главной схемы электрических соединений и функционального назначения применяются следующие блоки: линии; ввода; шинных аппаратов; опорных изоляторов; разъединителя; трансформатора собственных нужд; кабельных муфт. В группы блоков одновременно могут входить полюса разъединителя 220 кВ, трансформаторы напряжения, опорные изоляторы и полюса отделителя 220 кВ.

В ОРУ 35—220 кВ применяются жесткая и гибкая ошиновки. Жесткая ошиновка унифицирована для всех напряжений и изготавливается из труб алюминиевого сплава, отпайки и перемычки выполняются проводом марки АС или АСКП. Ошиновка располагается в один или два яруса.

Гибкая ошиновка применяется для присоединения ячеек ввода 35 кВ и КРУ 6(10) кВ к силовому трансформатору. С одного конца провод опрессовывается аппаратными зажимами, другой конец опрессовывается на месте монтажа подстанции после уточнения длины.

Прокладка контрольных кабелей по территории подстанции осуществляется в подвесных металлических лотках, расположенных на высоте 2 м от уровня планировки, и в наземных лотках из сборного железобетона. Чертеж раскладки кабельных конструкций входит в комплект товаросопроводительной документации завода для каждой КТПБ(М).

Общеподстанционный пункт управления типов ОПУ-3, ОПУ-4, ОПУ-5, ОПУ-6, ОПУ-7 и ОПУ-8 представляет собой здание, собранное из отдельных элементов каркаса и утепленных панелей. Внутри ОПУ размещены панели управления, защиты и сигнализации, аккумуляторы для питания цепей управления и сигнализации, нагревательные печи и светильники. В ОПУ-7 и ОПУ-8 устанавливается также оборудование высокочастотной связи. Конструкция и масса ОПУ позволяют транспортировать его в полностью собранном виде.

Фундаменты под элементы КТПБ(М) для стационарной установки предусматриваются незаглубленного типа и состоят из железобетонных лежней, укладываемых непосредственно на спланированную поверхность грунта либо на выверенную песчаную подушку. КТПБ(М) можно устанавливать и на заглубленные фундаменты. Для передвижных КТПБ(М) 35 кВ в качестве фундаментов используются сани.

Молниезащита выполняется с помощью стержневых молниеотводов, устанавливаемых на концевых опорах, а при необходимости и на опорах, стоящих отдельно. Заземление блоков, трансформаторов, шкафов КРУ и других металлических частей, которые могут оказаться под напряжением вследствие повреждения изоляции, осуществляется путем создания электрического контакта их с контуром заземления подстанции.

КТПУ 35/0,4 кВ состоит из следующих основных частей: устройства высшего напряжения (УВН); силового трансформатора типа ТМ100-630/35-7У1; шкафа распределительного устройства низшего напряжения (РУНН).

Техническое задание заводу на изготовление КТПБ(М) 35—220 кВ оформляется в виде опросных листов, высылаемых заводом-изготовителем для заполнения их проектной организацией и заказчиком.
