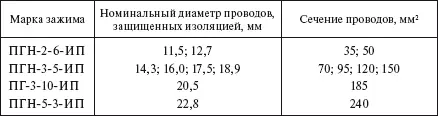

Поддерживающие зажимы для закрепления защищенных проводов на промежуточных и угловых опорах с углом поворота от 0 до 90°

Для выполнения ответвлений от проводов магистральной линии используется специальный ответвительный зажим типа З03-1. Обеспечение электрического контакта при использовании зажима З03-1 достигается прокалыванием изоляции проводов, при котором удаления изоляции для установки зажима не требуется. Для защиты от атмосферных осадков на зажим устанавливается предохранительный футляр, выполненный из морозостойкой пластмассы.

Зажим З03-1 имеет следующие характеристики:

Сечение провода, мм 2:

магистрали……………………………… 70—150

ответвления……………………………. 35—120

Масса, кг:

зажима……………………………………. 0,3

футляра…………………………………… 0,022

Для защиты от дуги при атмосферных перенапряжениях применяется устройство защиты типа ОФД-1 (табл. 1.141). Устройство состоит из зажима, рога и алюминиевой проволоки вяза. При установке устройства не требуется удаления изоляции.

Таблица 1.141

Устройство типа ОФД-1 для защиты ВЛ от дуги

При креплении защищенных проводов на штыревых изоляторах применяются спиральные вязки ВС (табл. 1.142).

Таблица 1.142

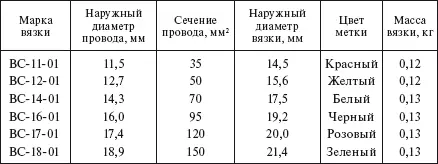

Спиральные вязки типа ВС длиной 600 мм

Ремонтные зажимы типа РАС (рис. 1.45, табл. 1.143 и 1.144) устанавливаются в местах повреждения сталеалюминиевых проводов. Эти повреждения проводов возможны в процессе их монтажа и возникают обычно от случайных ударов. Ремонтные зажимы типа РАС для сталеалюминиевых проводов сечением от 95 до 205 мм 2состоят из двух алюминиевых желобообразных профилей (корпуса и вкладыша). Корпус устанавливается на поврежденный участок провода, а вкладыш вдвигается в корпус. Монтаж зажимов на проводах осуществляется опрессованием шестигранными матрицами. При обрыве или повреждении алюминиевых проволок, составляющих менее 34 % сечения провода, устанавливаются ремонтные зажимы типа РАС. При этом расстояние между установленными на проводе зажимами должно быть не менее 15 м, в противном случае необходимо вырезать кусок провода и установить соединительный зажим типа САС или СОАС.

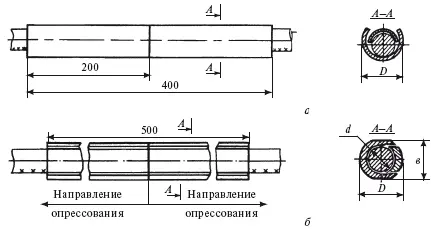

Рис. 1.45. Ремонтные зажимы: а – РАС-Х-4А; б – РАС-Х-5А

При повреждениях проволок, составляющих более 34 % сечения провода, ремонт провода осуществляется путем вырезания поврежденного участка и выполнения вставки из отрезка нового провода той же марки, что и поврежденный, и имеющего то же направление повивов. Вид ремонта сталеалюминиевых проводов сечением от 95 до 185 мм 2в зависимости от характера повреждений (числа оборванных алюминиевых проволок) приведен в табл. 1.145.

Таблица 1.143

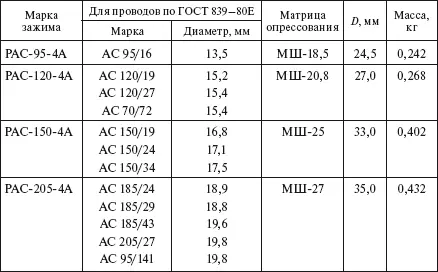

Ремонтные зажимы типа РАС для ремонта проводов сечением от 95 до 205 мм 2 (см. рис. 1.45, а)

Таблица 1.224

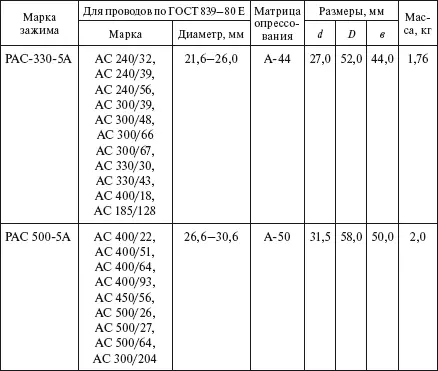

Ремонтные зажимы типа РАС для ремонта проводов сечением от 185 до 500 мм 2 (см. рис. 1.45, б)

Таблица 1.145

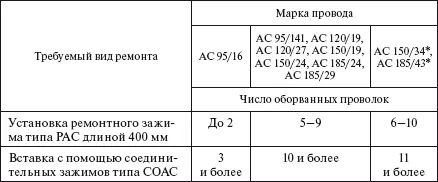

Виды ремонта сталеалюминиевых проводов сечением от 95 до 185 мм 2

* Для проводов с усиленным сердечником.

В качестве заземляющих устройств могут использоваться как естественные (арматура железобетонных фундаментов), так и искусственные заземлители. Если обеспечиваемое железобетонными фундаментами сопротивление заземления велико, то применяются дополнительно искусственные заземлители, которые выполняются в виде лучей из круглой стали диаметром 10–16 мм, и вертикальные – из труб или углового железа.

Углубленные заземлители в виде колец или прямоугольников укладываются на дно котлованов под фундаменты, лучше – один контур на весь котлован. Глубинные заземлители применяются там, где они могут достичь хорошо проводящих слоев грунта.

На стальных и железобетонных опорах соединение грозозащитных тросов с заземляющими устройствами опор всегда осуществляется с использованием металла опор.

На ВЛ подлежат заземлению: опоры, имеющие грозозащитный трос или другие устройства грозозащиты; железобетонные и стальные опоры ВЛ напряжением 0,4—35 кВ; опоры, на которых установлены силовые или измерительные трансформаторы, разъединители и другие аппараты; стальные и железобетонные опоры ВЛ 110–500 кВ без устройств молниезащиты, если это необходимо по условиям обеспечения надежной работы релейной защиты и автоматики.

Заземленная опора служит для уменьшения вероятности обратных перекрытий за счет напряжения, возникающего при протекании тока молнии, ударившей в опору или трос, по сопротивлению заземления. Таким образом, оно имеет чисто молниезащитный характер.

При использовании естественной электрической проводимости комлевой части железобетонных опор или фундаментов обратную засыпку котлованов желательно производить вынутым или улучшенным грунтом с тромбованием.

Применение заземляющих устройств (ЗУ) для опор ВЛ без грозозащитных тросов необходимо потому, что в сетях с изолированной нейтралью возможна длительная работа с заземленной фазой, и при перекрытии изоляции на одной из фаз опора, будучи изолированной от земли, может оказаться под потенциалом, близким к фазному, что опасно для жизни. Таким образом, ЗУ имеют характер заземления, обеспечивающего электробезопасность. Сопротивления заземляющих устройств этого типа должны обеспечиваться без учета таких естественных заземлителей, как железобетонные опоры и фундаменты.

Искусственные заземлители выполняются протяженными лучевыми, вертикальными и комбинированными из стального круга диаметром от 12 до 16 мм, а при использовании в сильно агрессивных грунтах – диаметром от 18 до 20 мм. Протяженные лучевые заземлители прокладываются параллельно поверхности земли на глубине от 0,5 до 1 м (в скальных грунтах допускается их прокладка в разработанном слое или по поверхности с обетонированием), а при прокладке зимой в многолетнемерзлых грунтах – просто по поверхности. Число, длина и направление лучей определяются расчетами.
