Для монтажа сталеалюминиевых проводов повышенной прочности используются натяжные прессуемые зажимы типа НАСУС, по конструкции аналогичные зажимам типа НАС.

Натяжные прессуемые зажимы применяются при монтаже стальных канатов по ГОСТ 3062-80*, ГОСТ 3063-80*, ГОСТ 3064-80* сечением от 48 до 298 мм 2. Зажимы типа НС изготавливаются из стали и предназначены для крепления грозозащитных тросов, оттяжек опор, а также стальных проводов на специальных переходах. Конструкция этих зажимов проста в производстве, удобна при монтаже и надежна в эксплуатации.

Для анкерного крепления проводов марки АС сечением от 70 до 400 мм 2и тросов марки С к опорам воздушных линий электропередачи применяются натяжные спиральные зажимы типа НС-D пр р-01 (НС – натяжной спиральный зажим; D пр– номинальный диаметр провода, мм; две последние цифры (01) – модификация зажима).

В состав зажима входят коуш литой и силовая спираль из проволоки. Силовая спираль представляет собой U-образную прядь спиралей, проклеенную компаундом. Силовая спираль навивается на провод. Прочность заделки провода в натяжном спиральном зажиме составляет не менее 95 % прочности провода. На внутреннюю поверхность пряди наносится абразив.

Натяжные спиральные зажимы надежно сохраняют провода от повреждения за счет распределения сдавливающего усилия по всей длине зажима. Технические характеристики натяжных зажимов НС приведены в табл. 1.125.

Таблица 1.125

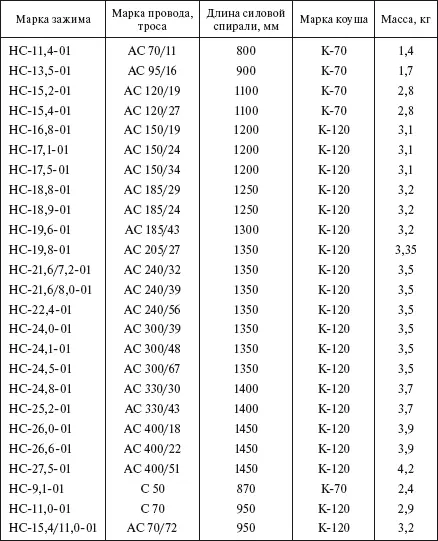

Натяжные спиральные зажимы типа НС-D пр -01*

* Могут использоваться взамен натяжных зажимов типа НБ; НЗ; НС; НАС; НАСУС.

Соединительная арматура предназначена для соединения проводов и канатов воздушных линий электропередачи. К соединительной арматуре относятся: овальные, плашечные, прессуемые, клыковые, петлевые и заземляющие зажимы. По назначению соединительные зажимы подразделяются на две группы:

1) воспринимающие токовую нагрузку и механическое тяжение по проводам;

2) воспринимающие только токовую нагрузку (петлевые, заземляющие).

По способу монтажа зажимы делятся на прессуемые, овальные – монтируемые обжатием; овальные – монтируемые скручиванием; клыковые – используемые в качестве «сжимов», и плашечные – стягиваемые болтами.

Соединения алюминиевых и сталеалюминиевых проводов сечением от 10 до 185 мм 2в пролетах выполняются с помощью соединительных овальных зажимов типа СОАС, монтируемых скручиванием (рис. 1.36 и табл. 1.126). Зажимы изготавливаются из алюминиевых трубок заданной длины, концы которых разбортовываются для обеспечения удобства заведения в трубку концов соединяемых проводов врасплет. Соединительный зажим СОАС-185 для проводов сечением 185 мм 2комплектуется дополнительно вкладышем в виде полосы, имеющей двояковогнутое сечение.

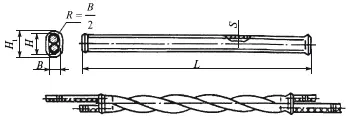

Рис. 1.36. Соединительный овальный зажим типа СОАС для алюминиевых и сталеалюминиевых проводов

Соединение стальных канатов в пролетах выполняется с помощью прессуемых зажимов типа СВС, представляющих собой короткую стальную трубку, внутренний диаметр которой обеспечивает возможность одновременного ввода в нее навстречу друг другу концов соединяемых проводов. При относительно тонкой стенке стальной трубки за счет одновременного опрессования концов соединяемых тросов с проволоками, наложенными врасплет, достигается высокая механическая прочность и надежность соединения.

Надежность соединения достигается за счет применения приспособления МИ-189А для проводов сечением до 35 мм 2, для проводов сечением от 50 до 185 мм 2применяется приспособление МИ-230А.

Таблица 1.126

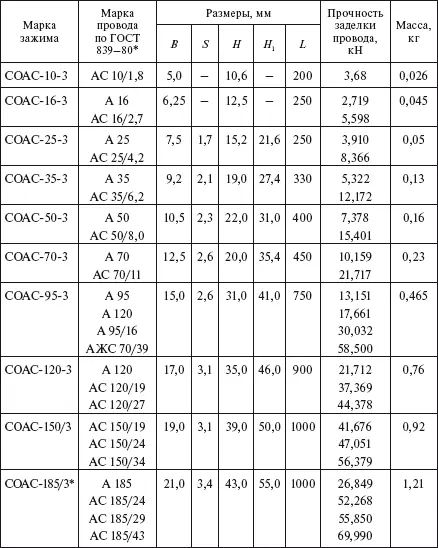

Соединительные овальные зажимы типа СОАС (см. рис. 1.36)

* Комплектуется вкладышем.

Для соединения между собой сталеалюминиевых проводов применяются соединительные прессуемые зажимы типа САС (рис. 1.37 и табл. 1.127). Корпус зажима изготовляется из труб специального профиля. Сердечник, предназначенный для соединения стальной части проводов, имеет профиль, аналогичный профилю корпуса.

Рис. 1.37. Соединительный прессуемый зажим типа САС для сталеалюминиевых проводов

Таблица 1.127

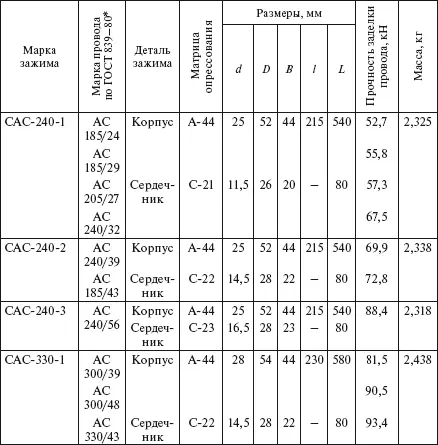

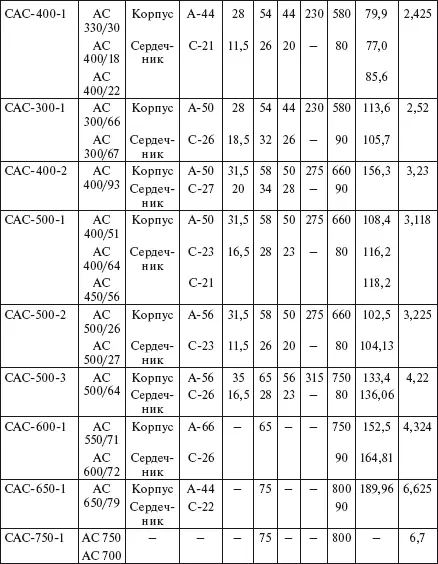

Соединительные прессуемые зажимы типа САС для сталеалюминиевых проводов (см. рис. 1.37)

Для соединения сталеалюминиевых проводов особо усиленной конструкции применяются соединительные прессуемые зажимы типа САСУС (рис. 1.38 и табл. 1.128).

Соединение стальных частей проводов производится методом «врасплет». Опрессование сердечника зажима производят сначала шестигранной, затем круглой матрицей, а опрессование корпуса зажима – круглой.

Для соединения стальных канатов в пролетах используются зажимы соединительные типа СВС, концы канатов в этих зажимах соединяются методом «врасплет», после чего производится опрессование шестигранными матрицами, а затем круглыми.

Зажимы типа СВС обеспечивают прочность заделки канатов не менее 90 % разрывного усилия канатов. Зажимы типа СВС представлены на рис. 1.39, основные данные приведены в табл. 1.129.

Рис. 1.38. Соединительные прессуемые зажимы типа САСУС для сталеалюминиевых проводов

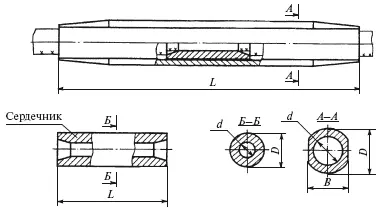

Рис. 1.39. Соединительные зажимы типа СВС для стальных канатов

Таблица 1.128

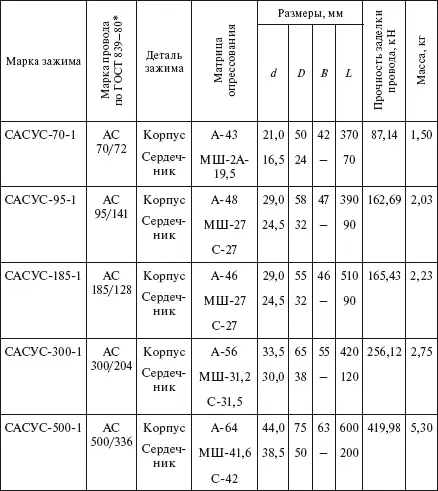

Соединительные прессуемые зажимы типа САСУС (см. рис. 1.38)

Таблица 1.129

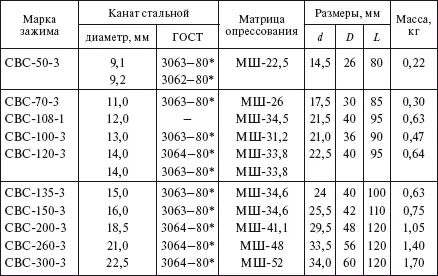

Соединительные прессуемые зажимы типа СВС (см. рис. 1.39)

Выполнение разъемных соединений проводов в шлейфе анкерной опоры из алюминиевых и сталеалюминиевых проводов осуществляется петлевыми переходными зажимами типа ПАС (табл. 1.130). Зажимы (рис. 1.40) состоят из двух алюминиевых контактных лапок, плакированных медью. Лапки зажимов на концах проводов опрессовываются, а между собой соединяются болтами. При переходе с одной марки провода на другую в шлейфах анкерных опор устанавливаются петлевые переходные прессуемые зажимы типа ПП (табл. 1.131).
