Продолжительность замерзания воды при намораживании приведена в табл. 3.8, а глубина воды при переправе вброд людей и машин – в табл. 3.9.

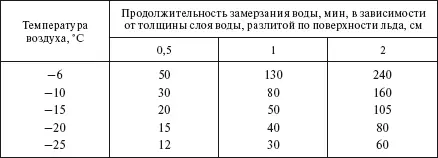

Таблица 3.224

Продолжительность замерзания воды при намораживании льда

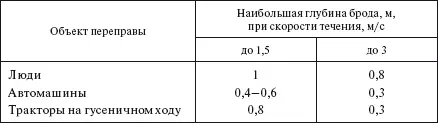

Таблица 3.9

Наибольшая глубина воды, при которой возможна переправа вброд

Одним из важных этапов подготовительных работ при строительстве ВЛ является обеспечение персонала жильем, пунктом для приема пищи, производственными и санитарно-гигиеническими помещениями.

Мобильные здания модульного типа предназначены для пребывания людей в районах с температурой от —40 до +40 °C. Здание представляет собой цельную металлоконструкцию из штампованной листовой стали толщиной 0,8 мм. Основание выполнено из гнутого швеллера № 16 и штампованных профилей, обшитых листом 0,8 мм. Утеплитель – пенопласт ПСБ-С толщиной 100 мм, изолированный полиэтиленовой пленкой с обеих сторон. Пол набирается из досок толщиной 25 мм, покрывается ДСП и линолеумом, внутренняя обшивка (стены) – фанера ФК толщиной 6 мм. Стены и потолки покрываются обоями. Отопление электрическое. Водоснабжение осуществляется из бака для воды, заполняемого ручным насосом из источника водоснабжения. Благодаря особенностям конструкции модули легко

транспортируются и хорошо переносят многократные перевозки. В зависимости от назначения мобильные здания укомплектовываются соответствующим оборудованием и мебелью. Здания-модули различного назначения выпускаются Волжским ОАО «Энерготехмаш».

Общежитие ОК-3-О. Здание предназначено для проживания трех человек, оборудовано кроватями, шкафами для одежды, обеденным столом, шестью электронагревательными печами, двухкомфорочными электроплитками, кухонными столами. Имеет три окна с двойным остеклением. Площадь здания – 23,38 м 2.

Жилой дом на два и четыре человека. Здание предназначено для проживания соответственно двух и четырех человек, имеет отопление, горячее водоснабжение, освещение. Оборудовано обеденным, кухонным и двухтумбовым письменным столами, водоподогревателем, резервной емкостью для воды (200 л), душевой кабиной, умывальником, мойкой, холодильником, кондиционером, масляными радиаторами. Габаритные размеры модулей: 9000x3000x2900 мм. Жилой дом на два человека оборудован двумя односпальными кроватями, а на четыре человека – двумя двухъярусными кроватями.

Комната отдыха выполнена в модуле стандартного размера. Оборудована холодильником, кондиционером, телевизором, видеомагнитофоном, журнальным столиком, масляным радиатором, вешалками. Площадь – 23,38 м 2.

Раздевалка (сушилка). Здание предназначено для сушки рабочей одежды работников механизированных колонн и оборудовано тремя металлическими шкафами, сушильными шкафами (20 шт.), десятью электронагревательными печами (ПЭТ).

Столовая СК-24 предназначена для приготовления пищи и одновременного обслуживания 24 человек горячими обедами. Столовая состоит из трех мобильных зданий: кухни, обеденного зала и склада. В комплектацию столовой входят электрическая двухкомфорочная плита мощностью 12 кВт, двухкамерный холодильник, электрический кипятильник непрерывного действия производительностью 100 л/ч, электрический котел вместимостью 60 л, три бака для воды по 200 л. Кроме того, в столовой имеются столы, табуреты, вешалки. Габаритные размеры в блокированном состоянии: 13 500x9400x2900 мм.

Общественный туалет ОТ-1, ОТ-3. Туалеты оборудованы унитазами, раковинами, шкафом для инвентаря, электронагревательными печами, водонагревателем. Длина: ОТ-1 – 9000 мм, ОТ-3 – 6150 мм.

Душевая Д-2 предназначена для проведения гигиенических процедур. Оборудована душем, водоподогревателем, электронагревательными печами, вешалками и др.

Модуль офис предназначен для проведения совещаний, деловых встреч, кабинетной работы. В состав модуля входят тамбур, туалет, кухня, рабочее помещение.

Закрепление опор линий электропередачи может осуществляться как непосредственным заглублением их в грунт, так и при помощи различных видов фундаментов, наибольшее распространение из которых получили железобетонные сборные фундаменты, закапываемые в грунт. В слабых грунтах могут применяться незаглубленные фундаменты.

До начала работ по сооружению фундаментов должна быть произведена разбивка котлованов, выполнен подъезд, проведены очистка и планировка площадки для установки механизмов, доставлены на пикет все элементы фундамента. Если монтаж фундамента осуществляется в зоне расположения подземных коммуникаций, то работы предварительно должны быть согласованы с эксплуатирующей организацией. Разрыв во времени между разработкой котлована и монтажом элементов фундамента не должен превышать одного дня.

При разбивке контуров котлованов размеры котлована по низу и по верху закрепляются колышками с учетом применяемого фундамента. При этом необходимо учитывать крутизну откосов (отношение высоты откоса к заложению), которую допускает данный грунт (табл. 3.10).

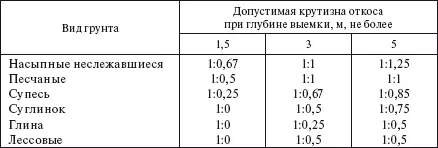

Таблица 3.10

Крутизна откосов котлованов, устраиваемых без крепления

В нескальных незамерзших грунтах, расположенных выше уровня грунтовых вод, рытье котлованов с вертикальными стенками без крепления может осуществляться на глубину, м, не более:

в насыпных, песчаных и крупнообломочных грунтах ………….. 1

в супесях…………………………………………………………………………….. 1,25

в суглинках и глинах, кроме особоплотных…………………………. 1,5

в особоплотных суглинках и глинах ……………………………………. 2,0

В мерзлых грунтах к указанным выше значениям прибавляется глубина промерзания грунта.

Прямоугольные котлованы разрабатываются экскаваторами. Разработка котлованов бульдозерами производится в исключительных случаях, предусматриваемых ППР, когда удлиненная часть котлована расположена поперек направления стока поверхностных вод.

При устройстве котлованов механизированным способом не допускается нарушение естественной структуры грунта в основании. Для этого разработку ведут с недобором грунта на толщину от 100 до 200 мм. Случайные переборы грунта должны быть засыпаны песком, гравием или щебнем с тщательным уплотнением. Недобранный грунт следует разрабатывать вручную непосредственно перед установкой фундамента.
