Обратный поворотный клапан представляет собой чугунный корпус, в котором на шарнире установлена захлопка, оснащенная резиновой прокладкой.

Под давлением транспортируемой среды захлопка поворачивается на 90° и открывает проход потоку. При падении давления в сети захлопка поворачивается в исходное положение и закрывает проход потока из сети. Причиной выхода из строя такого клапана чаще всего является износ прокладки, которую заменяют через крышку фланца.

На корпусах всех обратных клапанов стрелкой указано направление транспортируемой среды, поэтому при монтаже клапана в систему трубопровода его следует устанавливать таким образом, чтобы направление стрелки совпадало с нужным направлением потока. Рассчитаны такие клапаны на давление в системе от 1 до 4 МПа и на температуру транспортируемой среды от 50 до 225 °C, что также указано в маркировке.

После сборки и монтажа трубопроводов проводят их испытание, которое происходит в два этапа: визуальный контроль и гидростатическое испытание.

Визуальный контроль заключается в осмотре всей линии трубопровода, узлов соединений и трубопроводной арматуры с целью обнаружения механических повреждений, нарушения антикоррозийного покрытия, скручивания шланговых соединений, которые недопустимы при вводе коммуникаций в эксплуатацию.

Прежде чем производить гидростатическое испытание трубопровода, систему промывают. В принципе промывка – начальный этап испытания: наличие капель жидкости на контролируемой поверхности свидетельствует о гидропроницаемости системы. После устранения неполадок наружную поверхность трубопровода просушивают и проверяют промывкой вновь.

Затем осуществляют контроль газопроницаемости, для чего места стыков и соединений промазывают мыльной водой, а в систему подается сжатый воздух. Образование мыльных пузырей укажет места недостаточной герметичности. Дефекты устраняют заменой деталей, подтягиванием соединительных элементов, после чего испытание производят повторно.

Герметичность ответственных систем (например, газопровода) проверяют специализированные службы, использующие специальное оборудование и гидро– и газосмеси.

Водопроводы, газопроводы и системы канализаций для бытовой эксплуатации пригодны только при наличии подсоединенного к системам санитарно-технического или газового оборудования (действительно, трудно представить, как можно пользоваться, например, газопроводом без наличия газовой плиты, водонагревательной колонки или отопительного газового котла). Установка и ремонт этого оборудования также задача слесаря.

Для этой работы нужны тройник, ножовка по металлу (см. рис. 5, а) и разводной ключ (см. рис. 13, г). Приложив тройник к трубе водопровода, надо сделать все необходимые отметки, уточняющие, в каких местах следует перерезать трубу.

Выполняя эту операцию, необходимо помнить, что трубы должны войти в тройник на глубину, предусмотренную самой конструкцией тройника. С помощью напильника надо сделать фаски на кромках труб. Затем, предварительно хорошо очистив концы труб, надеть на них компрессионные прокладки (рис. 85).

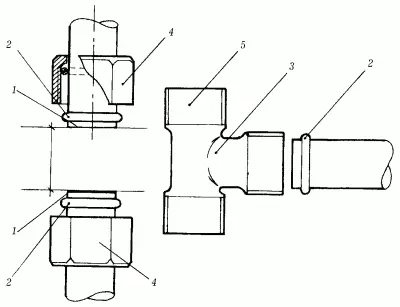

Рис. 85. Разрез трубы и подготовка к соединению: 1 – место среза трубопровода; 2 – компрессионные кольца; 3 – тройник; 4 – гайки для тройника; 5 – резьба для гаек.

Труба с надетыми на нее прокладками должна туго входить в отверстия тройника. Введя концы труб до упора в тройник, необходимо зажать их гайками так, чтобы верхняя прокладка плотно прилегала к гайке (рис. 86).

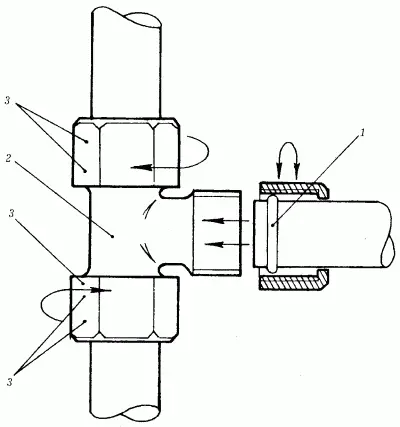

Рис. 86. Соединение с помощью тройника: 1 – компрессионные кольца; 2 – тройник; 3 – гайки для тройника.

Далее надо измерить расстояние от тройника до того места, где будет делаться вывод от трубопровода. Так как путь такой выводящей трубы может быть достаточно сложным (вдоль стен, с изгибами), то лучше использовать гибкую трубу диаметром 10–15 мм, которую с помощью муфты можно соединить со свободным выходом тройника (рис. 87).

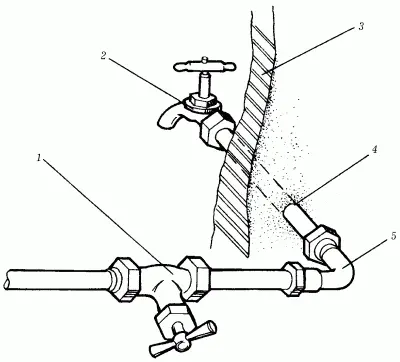

Рис. 87. Вывод наружного крана: 1 – перекрывающий вентиль; 2 – наружный кран; 3 – стена дома; 4 – отверстие в стене; 5 – угольник.

Устанавливая пластмассовую (медную или латунную) трубу, необходимо заранее приобрести необходимое количество угольников по числу проектируемых изгибов.

Керамические унитазы устанавливаются на бетонные или плиточные полы и крепятся двумя различными способами: с помощью дюбелей и шурупов или путем приклеивания к полу. В качестве уплотнителя между полом и унитазом прокладывают листовую резину с отверстием для прохода прямого выпуска унитаза. Допускается также крепление унитаза шурупами к тафте – деревянной доске, заделанной в бетон и имеющей отверстие для раструба.

При установке унитаза необходимо соблюдать следующую последовательность действий. Выпускной отросток с наружными канавками смазать разведенным в олифе суриком и на него туго намотать смоляную прядь. При обмотке прядь не надо доводить до конца отростка на 3–4 мм для того, чтобы ее концы не попали в его отверстие, так как это может послужить причиной засорения.

После этого прядь промазать сверху суриком и унитаз установить выпускным отростком в раструб. Предварительно проверив правильность установки унитаза, его надо привинтить шурупами к дюбелям. Эту операцию необходимо проделывать крайне осторожно, дабы не отколоть край унитаза у отверстия. Чтобы в дальнейшем можно было без лишних усилий снять унитаз, прикрепленный к тафте, шурупы перед завинчиванием смазывают тавотом, а под их головку подкладывают кусочек кожи или резины и металлическую шайбу.

Смывной бачок необходимо закрепить на двух шурупах еще до установки унитаза. А шурупы обязательно укрепить на стене в дюбелях так, чтобы бачок стоял строго горизонтально. Непосредственно перед установкой смывного бачка к нему на полу присоединяют смывную трубу диаметром 32 мм. Другой конец смывной трубы обмазывают суриком и обертывают льняной прядью, которую сверху тоже обмазывают. На конец трубы надевают резиновую манжету, которую приматывают к трубе тонкой проволокой. Другой конец манжеты выворачивают и натягивают на трубу.

Установка тарельчатых унитазов имеет несколько особенностей. При установке такого унитаза с прямым выпуском сам выпуск нужно соединять непосредственно с раструбом отводной трубы, который должен быть выведен заподлицо с полом. Установка тарельчатого унитаза с косым выпуском и высоко расположенным смывным бачком, присоединение его к водопроводному и канализационному стоякам, расположенным в санитарно-технических блоках, или к стоякам, расположенным в бороздах стен, показаны на рис. 88.
