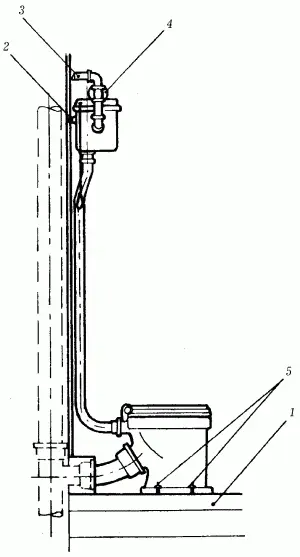

Рис. 88. Унитаз с косым выпуском и высоко расположенным смывным бачком: 1 – гидроизоляция; 2 – дюбель; 3 – водопроводная труба; 4 – вентиль; 5 – шурупы.

Унитаз устанавливают в соответствии с монтажными размерами, приведенными на этом же рисунке.

Схема установки тарельчатого унитаза с косым выпуском под углом 30° и удлиненной полочкой, непосредственно соединенной со смывным бачком «Компакт», приведена на рис. 89.

Рис. 89. Тарельчатый унитаз с низко расположенным смывным бачком.

Смывной бачок закрепляют на удлиненной полочке с помощью двух болтов. К корпусу унитаза привертывают специальную арматуру для крепления сиденья. Подключение тарельчатых унитазов с выпуском под углом 30° к канализационной сети можно осуществить двумя способами. Один способ – это когда унитаз присоединяется к двухплоскостному тройнику, являющемуся частью канализационного стояка.

Другой способ состоит в том, что унитаз присоединяется к канализационной сети с помощью переходного тройника, являющегося частью отводной линии. В последнем случае унитаз устанавливают с откосом от канализационного стояка.

Унитаз можно устанавливать с прокладкой отводной трубы над полом, открыто или в плинтусе. Наиболее широко употребляемым материалом для приклеивания унитазов к плиточным и бетонным полам является эпоксидный клей. Его аккуратно наносят на опорную поверхность унитаза металлической лопаткой в четырех местах по углам с таким расчетом, чтобы общая приклеиваемая площадь была не менее 20 см 2.

После этого унитаз устанавливают на пол и плотно прижимают к нему. Для того чтобы обеспечить необходимую надежность прикрепления, унитазы должны находиться в состоянии покоя не менее чем 10–12 часов.

Поверхности для установки унитазов подготавливают с помощью электрифицированного инструмента. В процессе обработки этим инструментом на подготовляемые поверхности с помощью корундового камня желательно нанести шероховатости, способствующие лучшему креплению унитаза.

Используя эпоксидный клей, не надо забывать, что несоблюдение правил работы с ним вредно для здоровья. Вот основные из них:

– помещения, в которых производятся работы, должны быть оборудованы приточно-вытяжной вентиляцией с трехкратным обменом воздуха;

– в помещениях, где используют эпоксидный клей, не допускается хранение и прием пищи;

– при работе с клеем необходимо пользоваться защитной пастой для рук ПЭР-1, резиновыми перчатками или рукавицами КР.

При попадании на кожу отвердителя или готового клея пораженное место нужно как можно скорее протереть ацетоном, а затем промыть теплой водой. По окончании работы с клеем, а также во время перерыва необходимо вымыть руки теплой водой с мылом.

Наличие таких вентилей в доме на определенных участках трубопровода просто необходимо. Достаточно лишь сказать о том, что зимой без такого вентиля вода в выведенном наружу кране замерзнет и разорвет арматуру, находящуюся вне дома. Для его установки по нанесенной отметке надо сделать отверстие в стене дома.

Инструмент для этого используется разный и зависит от материалов, из которых сложена стена.

Выведенная через пробитое в стене отверстие труба должна выступать снаружи не менее чем на 20 мм и иметь высоту от земли не менее 1 м. К наружному концу трубы надо присоединить водопроводный кран. Теперь остается только опробовать установленный вентиль, подав напор воды. Если все в порядке, то можно заделывать отверстие в стене вокруг трубы, используя для этой цели цемент.

Керамические раковины (одиночные или групповые) устанавливают на чугунных кронштейнах, прикрепленных к стене шурупами (рис. 90).

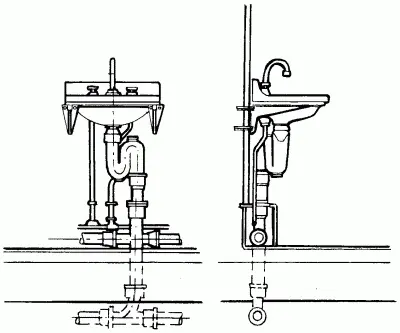

Рис. 90. Раковина со спинкой без перелива и сифоном-ревизией.

Для этого сначала размечают по шаблону отверстия для крепления кронштейнов и вставляют в просверленные отверстия (в каменной или бетонной стене) дюбели или хлорвиниловые трубки. Далее устанавливают кронштейны, проверяют их по уровню и надежно закрепляют шурупами. При установке раковины необходимо проследить, чтобы верхний выступающий штифт кронштейна входил в отверстие нижней плоскости борта умывальника.

Раковину подсоединяют к сифону металлическим выпуском диаметром 32 мм. Устанавливая выпуск, необходимо помнить о возможной поломке раковины при завинчивании гаек. Для того чтобы избежать этой неприятности, под верхнее кольцо снизу рекомендуется подложить резиновые прокладки.

Для того чтобы установить раковину с сифоном-ревизией, на одном конце патрубка длиной 110 мм нарезают резьбу, а другой конец разбортовывают под размер сифона. Затем на патрубок навинчивают муфту, разбортованный конец, обернутый смоляной прядью и покрытый сверху замазкой, вставляют в сифон и одновременно устанавливают раковину на кронштейны. После установки и проверки раковины убирают лишнюю замазку.

При групповой установке раковины можно объединить отводной стальной трубой диаметром 40 мм с общим чугунным сифоном.

При монтаже умывальников, в зависимости от типа арматуры, пробивают одно, два и три отверстия в имеющихся на нижней стороне задней полочки наколах. При установке настенных смесителей отверстия в задней полочке раковин не пробивают.

Таким же образом устанавливаются и мойки (рис. 91).

Рис. 91. Установка чугунной мойки.

Небольшая разница состоит в том, что в помещениях общественного питания мойки должны иметь между выпуском и сифоном воздушный разрыв 20–30 мм для предохранения от возможного попадания сточной жидкости в мойку в случае засорения системы канализации. Но в домашних условиях такой прием обычно не используется.

Питьевые фонтанчики бывают двух типов: напольные и настенные. Эти приборы, оборудованные насадками для питья, имеют чаши для приема изливаемой воды и отвода ее в канализацию. Кроме того, фонтанчики оборудуются регуляторами давления, поддерживающими постоянную высоту струи независимо от колебаний давления воды в сети.

На рис. 92 изображен настенный питьевой фонтанчик с педальным спуском воды.

Рис. 92. Установка настенного питьевого фонтанчика.
