Для крепления чаши используются дюбеля с гайкой. Выпуск чаши соединяется U-образным сифоном, расположенным внутри прибора.

Уже не раз было сказано, что современный рынок представляет широкий выбор различных сантехнических устройств как отечественных, так и зарубежных производителей. Выбрать какое-нибудь кухонное устройство нетрудно, и помощь от него в работе будет огромной. Установка подобных устройств не требует специальных знаний, а принцип подключения одинаков для всех.

Распылитель для мытья посуды и промывки овощей подключается так же, как и водопроводная труба к вентилю. Сами вентили в значительной степени различаются по принципу работы, и поэтому нужно с самого начала точно представлять себе, какие функции они должны выполнять.

Для сдвоенной мойки устанавливается смеситель с управляющим рычагом типа Ring-Plus.

Подобные смесители открывают, закрывают, регулируют подачу воды желаемой температуры до тех пор, пока рука находится на рычаге. В распылитель поступает уже отрегулированная по температуре вода по одному общему шлангу. Непосредственно перед установкой распылителя в мойке необходимо подготовить второе отверстие. Расстояние этого отверстия от смесителя выбирается произвольно. Разметка выполняется с помощью циркуля, а затем зубилом выбивается сквозное отверстие, куда вводится ножовочное полотно, и выпиливается круг. Края зачищаются напильником и наждачной бумагой.

Распылитель прикрепляется к раковине мойки по тому же принципу, что и смеситель (рис. 93).

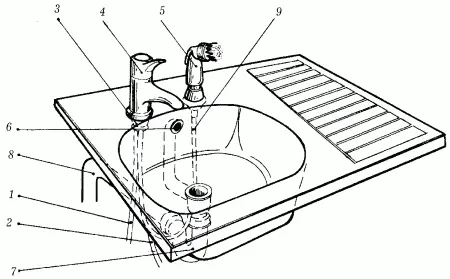

Рис. 93. Установка распылителя на кухонную мойку: 1 – подвод холодной воды; 2 – подвод горячей воды; 3 – подключение шланга для распылителя; 4 – смеситель с управляющим рычагом; 5 – распылитель; 6 – перелив мойки; 7 – сифон; 8 – труба слива грязной воды; 9 – шланг распылителя.

На отвод смесителя надевается шланг распылителя (через адаптер). Подсоединив распылитель, необходимо убедиться в герметичности соединения шланга со смесителем.

Круглобортные и прямобортные ванны устанавливают на ножках. Расстояние от низа ванны до пола должно составлять 145 мм. Уклон делают в сторону выпуска. Снаружи ванны со стороны выпуска монтируют переливную трубу диаметром 25 мм для обеспечения стока воды в случае переполнения ванны. Приемное отверстие трубы снабжают розеткой с решеткой.

В нижнее отверстие ванны вставляют выпуск диаметром 40 мм. В нижний конец тройника ввертывают разбортованный патрубок, который вставляют в раструб обычного сифона, или соединяют выпуск с напольным сифоном. В сифоне патрубок заделывают просмоленной прядью на суриковой замазке.

Прямобортную ванну устанавливают бортами плотно к стене, которую затем облицовывают плиткой (рис. 94).

Рис. 94. Установка прямобортной ванны.

Вдоль переднего борта ванны выкладывают стенку из кирпича и также облицовывают. Около сифона в облицовке устраивают смотровой люк с дверцей размером 200 х 300 мм для прочистки сифона. Еще лучше вместо кирпичной стенки закрывать переднюю сторону ванны съемной асбестоцементной панелью, покрытой белой эмалью. Преимущества такого способа перед стационарной кирпичной стенкой очевидны: пространство под ванной защищено от грязи и брызг, а само прикрытие легко снимается в случае необходимости. В малогабаритных квартирах жилых зданий устанавливают ванну и умывальник с общим смесителем и душевой сеткой, укрепленной на душевой трубке, или душевой сеткой с гибким шлангом.

Душевые поддоны, так же как и ванны, должны быть обеспечены уравнителями электрических потенциалов между корпусом поддона и металлической водопроводной трубой.

При устройстве уравнителей электрического потенциала необходимо соблюдать следующие условия:

– контактные поверхности ванны, поддона и труб должны быть зачищены до металлического блеска;

– наконечник и хомут крепят к стальной проволоке сваркой;

– проволоку с приваренными деталями оцинковывают;

– хомут крепят на трубе холодного водопровода около ванны;

– наконечник присоединяют к контактному приливу ванны.

В душевых, банях, прачечных и ваннах массового пользования устанавливают трапы. При установке трапа в межэтажном перекрытии следует обеспечить герметичное соединение деталей трапа с бетоном, что достигается использованием гидроизоляционных материалов (осмоленная мешковина, клеевая масса и др.). Гидроизоляцию укладывают в несколько слоев между корпусами трапа и его рамой. Трап устанавливают заподлицо с поверхностью пола, который имеет уклон в сторону трапа.

Санитарно-техническая кабина представляет собой пространственную конструкцию санузла, оборудованного необходимыми приборами, трубопроводами систем горячего и холодного водоснабжения и канализации, с установкой всей необходимой арматуры (рис. 95).

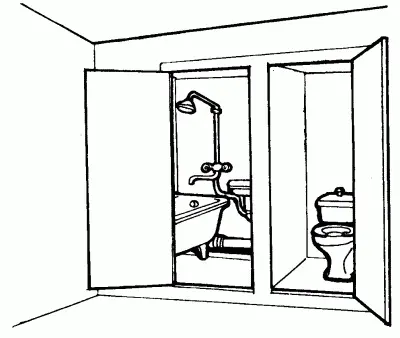

Рис. 95. Сантехническая кабина.

При использовании сантехнических кабин на объектах жилищного строительства монтажные работы сводятся к установке кабин и межэтажных стандартных вставок, соединяющих стояки.

Ограждающими поверхностями кабин служат большеразмерные асбестоцементные панели, закрепленные на металлическом каркасе, с окраской внутренних поверхностей водоэмульсионными красками. Для этой же цели возможно применение гипсоцементобетонных прокатных панелей на деревянном каркасе с покрытием внутренних поверхностей инсулаком и гипсобетонных монолитных панелей. В таких кабинах внутренние поверхности помещений покрывают облицовочной плиткой, а помещение санузла окрашивают.

Современная промышленность изготавливает санитарно-технические кабины методом вертикального формования. Подобная кабина представляет собой монолитный тонкостенный пространственный короб из армированного гипсобетона, объединяющий в себе наружные стены, внутреннюю перегородку, потолок и железобетонную панель пола.

В процессе монтажа гипсобетонный корпус устанавливают на ребра железобетонного поддона и все вместе соединяют посредством сварки.

Внутреннюю поверхность кабины обрабатывают слоистым пластиком. Гипсобетонные кабины выпускают двух типов: разобщенные – У-1 (длина – 2190, ширина – 1605, высота – 2380 мм) и совмещенные – У-2 (длина – 1890, ширина – 1605 и высота – 2380 мм).
