По этим требованиям ОКБ-43 изготовило 76-мм казематную ДОТ-2, оснащенную 76-мм пушками Л-11 Кировского завода. Опытный экземпляр ДОТ-2 был предъявлен к полигонным испытаниям в марте 1939 г.

Угол вертикального наведения установки был в пределах от —9° до +13°12′. Однако маховик вертикального наведения вращался очень тяжело, так как качающаяся часть не была уравновешена. К пушке Л-11 было разработано приспособление для выключения полуавтоматики для уменьшения загазованности каземата при длительной стрельбе с малым темпом огня.

В ходе испытаний выяснилось, что установка выдерживает попадание осколочных и бронебойных снарядов 45-мм пушки с 200 м и 76-мм снарядов из 76-мм пушки обр. 1902/1903 г. — с 400 м. Но при подрыве 203-мм фугасного снаряда у самого короба была пробита бронировка ствола.

Вес короба достигал 6 т, и комиссия решила, что он слишком тяжел.

В мае 1939 г. был выдан заказ на изготовление 200 установок ДОТ-2. Еще 200 установок планировалось заказать в 1941 г.

После войны ОКБ-43 продолжало работы над вооружением УРов. В 1954 г. там был разработан эскизный проект 100-мм башенной установки И-100. Общее руководство осуществлял главный конструктор ОКБ-43 Клецких, а главным конструктором проекта был Парфенов.

Башенная установка И-100 была оснащена 100-мм пушкой Д-1 °C (от самоходки СУ-100).

Изюминкой установки было упругое «шарозащищающее» подкрепление бронеколпака, используемое одновременно в качестве противооткатных устройств орудия. Башня опиралась с помощью гидропружинных буферов на верхний вращающийся погон, который на обычных шарах вращался по нижнему неподвижному погону. Таким образом, пушка не имела отката относительно бронеколпака. Автоматика затвора работала за счет энергии газов, отводимых из канала ствола. Благодаря этому системы подачи и заряжания были размещены на оси вращения башни и смонтированы так, что нигде не соприкасались с бронеколпаком.

Расчет в башне отсутствовал. Заряжание было полностью автоматизировано. Приводы заряжания и наведения электрические, кроме того, были аварийные приводы от пружинных аккумуляторов энергии.

Управление стрельбой было автоматическое и дистанционное. Для автоматического управления стрельбой установка имела прицел и прибор кругового обзора.

Толстая броня и обтекаемая форма башни позволяли многократно выдерживать: а) прямое попадание 130-мм бронебойного снаряда с начальной скоростью 1000 м/с;

б) навесное попадание 305-мм бетонобойного снаряда со скоростью удара 300 м/с;

в) взрыв на расстоянии 4 м от брони 500-кг авиабомбы.

Кроме башни, установка И-100 имела боевое и подбашенное отделения, расположенные друг на друге. Боевое отделение имело диаметр 3 м, высоту 1,55 м и объем 7 м3, а подбашенное отделение 5,3 м, 2,1 м и 20 м3 соответственно.

Для проектирования И-100 в 1954 г. провели отстрелы дооборудованных установок БУР-45 и БУР-10.

В 1955 г. был изготовлен и испытан опытный образец башенной установки И-100. В ходе стрельб из нее кучность оказалась выше, чем у 100-мм пушек Д-10Т при стрельбе из танков.

Калибр, мм — 100

Угол ВН, град — −8; +20

Угол ГН, град — 360

Скорость ВН, град/с — 1,5

Скорость ГН, град/с — 15

Диаметр башни, мм: у крыши — 1100

у основания — 3170

Высота башни, мм: с прибором кругового обзора — 1450

без прибора кругового обзора — 1260

Толщина брони, мм: вращающейся — 280–300

крыши — 115–130

Вес вращающейся части установки, т — 33

Общий вес брони, т — 25

Общий вес установки, т — 55

Скорострельность, выстр/мин — 15

В конце 1940-х — начале 1950-х годов ОКБ-43 работало над проблемой создания криволинейных орудий и пулеметов для долговременных фортификационных сооружений.

В частности, велись опыты с 12,7-мм криволинейным пулеметом КСГМ. В декабре 1954 г. был завершен технический проект сборно-разборной подъемной установки БУК-3 с двумя криволинейными пулеметами КСГМ.

В 1953 г. в ОКБ-43 была создана «броневая установка тяжелого типа для двух криволинейных пулеметов» И-16. Опытный образец установки прошел испытания в 1954 г., а к концу года была собрана опытная серия из 5 установок для контрольных испытаний. (Броню для них делал Ижорский завод).

Кроме того, в 1953–1954 гг. в ОКБ-43 велись работы над:

— казематной пулеметной установкой И-8Д;

— казематной пулеметной установкой КПУ;

— броневой скрывающейся установкой с одним пулеметом КС ГМ — «Бук»;

— ПЗУ — броневой установкой с двумя 14,5-мм зенитными пулеметами (работы над последней были приостановлены 15 декабря 1954 г. на основании решения Инженерного комитета инженерных войск);

— И-13 — броневой наблюдательной установкой.

Еще раньше перед ОКБ-43 была поставлена задача создания среднекалиберных артиллерийских систем с криволинейными стволами. Работы шли над орудиями калибров 25, 57 и 82 мм под руководством М. Н. Кондакова и С. М. Гольдмана. В 1948 г. ОКБ-43 закончило корректировку чертежей 82-мм криволинейного ствола для казематного орудия-миномета и выдало задание НИИ-13 Министерства вооружений на его изготовление. В конце 1949 г. НИИ-13 изготовило этот ствол и поставило его ОКБ-43 (рис. 9.4).

Проектный радиус кривизны ствола — 1500 мм — в НИИ-13 не выдержали, а получилось 1460 мм. Ствол миномета гладкий. Внутренний диаметр его у казенной части 84 мм. На расстоянии 460 мм от казенного среза ствол прямой. Затем на длине дуги 1300 мм ствол кривой, а затем — прямой на длине 935 мм. При переходе с криволинейного участка на конечный прямолинейный в канале имелся конус длиной 80 мм. На конусе калибр ствола менялся с 84 мм на 82 мм.

Стрельба велась оперенной кумулятивной миной со скоростью около 300 м/с. Дальность прямого выстрела составляла 400–500 м. Кумулятивная мина пробивала по нормали броню толщиной 120–130 мм. Кроме того, могли использоваться и осколочно-фугасные 82-мм мины. Проектная скорострельность такого миномета — 25 выстр/мин.

Криволинейный миномет предполагалось устанавливать в подземных бетонных казематах. Над поверхностью каземата должна была находиться только дульная часть миномета.

Чтобы не возвращаться более к минометам, скажу, что в начале войны в ОКБ-43 был спроектирован и изготовлен опытный образец 82-мм казнозарядного миномета МК-2-У. 20–22 августа 1942 г. миномет МК-2-У, установленный на автомобиле ГАЗ-АА, прошел испытания на Гороховецком полигоне, однако комиссия сочла их неудовлетворительными.

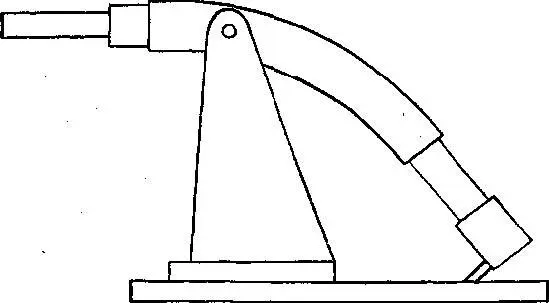

Рис. 9.4. 82-казематный миномет с криволинейным стволом.

В августе 1941 г. ОКБ-43 было эвакуировано из Ленинграда в Йошкар-Олу (Марийскую АССР). Там конструкторское бюро разместили в здании дворца пионеров площадью 540 м2 и в специально построенном здании площадью 53 м2. Механический цех разместился в здании электростанции. К 20 сентября 1941 г. было введено в строй 23 станка и продолжался монтаж остальных.
