В октябре — ноябре 1944 г. опытный образец 2-У-23 прошел полигонные испытания на НИМАПе. [84] НИМАП — Научно-исследовательский морской артиллерийский полигон. Приказом Реввоенсовета от 23 марта 1931 г. Морской полигон отделился от НИАПа, а с 1937 г. стал называться НИМАП. 2-У-23 была выпущена небольшой серией и с 1945 г. устанавливалась на катерах.

Счетверенная установка 4-У-23 предназначалась для вооружения подводных лодок для стрельбы по воздушным целям на высотах до 2500 м и по надводным целям на дальности до 3500 м.

Автоматы были расположены в вертикальной плоскости. Каждый автомат имел индивидуальную люльку и магазин с 65 патронами. Приводы наведения установки ручные. Система имела щитовое прикрытие.

Полигонные испытания 4-У-23 проводились с 16 марта по 22 апреля 1944 г. на НИМАПе. Установка была принята на вооружение и поступила в валовое производство. Несколько 4-У-23 поступили на катера и успели принять боевое крещение в самом конце войны.

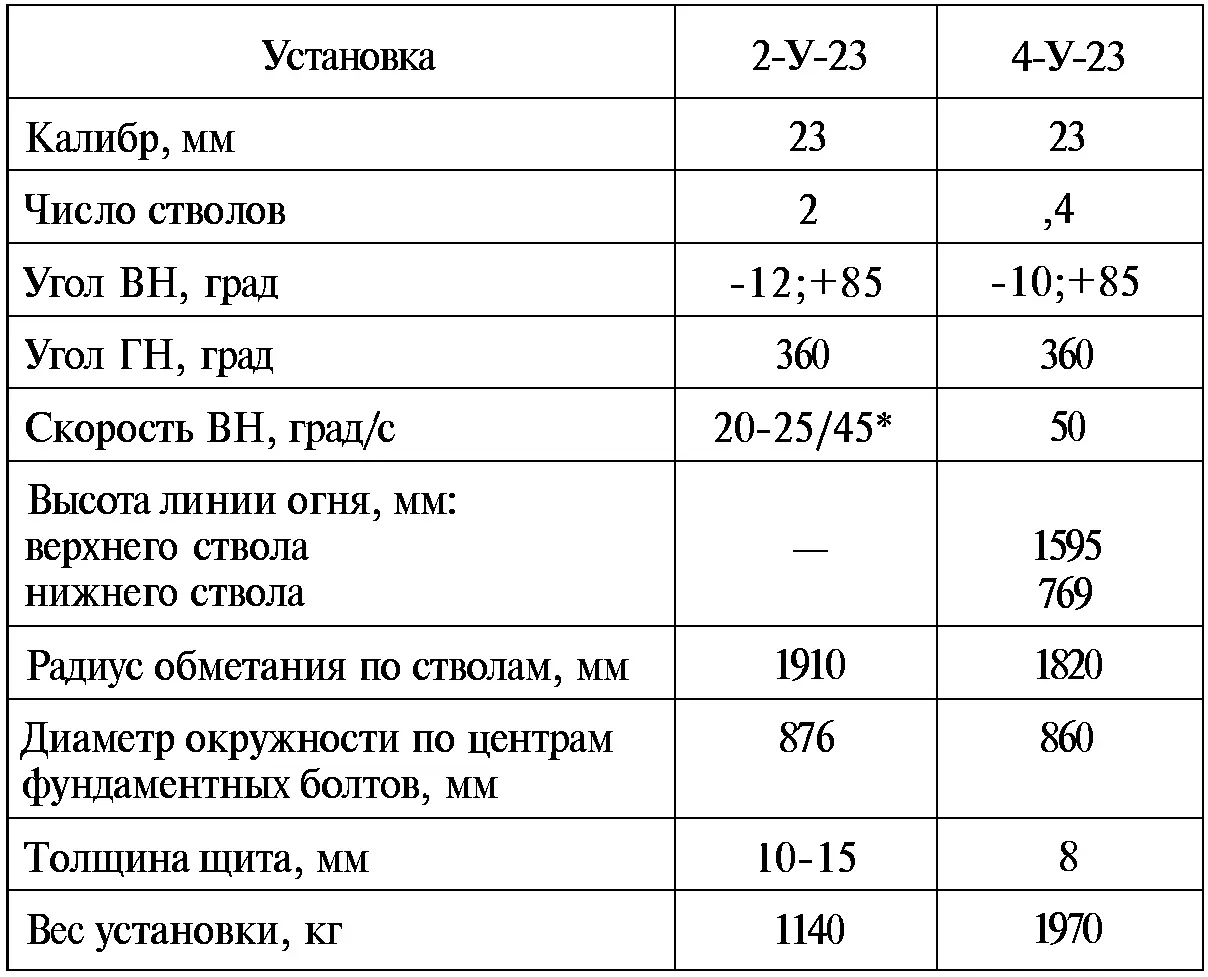

* С включенным поворотным механизмом / с выключенным поворотным механизмом.

После войны М. Н. Кондаков в сотрудничестве с А. Э. Нудельманом создает целую серию корабельных артустановок калибра 25–30 мм. В ОКБ-16, руководимом Нудельманом, проектируются автоматы, а в ОКБ-43 — артиллерийские установки целиком.

27 февраля 1945 г. АНИОЛМИ [85] АНИОЛМИ — Артиллерийский научно-исследовательский опытный ленинградский морской институт. выдал промышленности тактико-техническое задание на 25-мм спаренную палубную автоматическую установку 2М-3, предназначенную для вооружения торпедных катеров проектов 183 и 184. Уточненное тактико-техническое задание было утверждено заместителем Главкома ВМФ 14 марта 1947 г. Проектирование установки началось по постановлению Совмина № 1523–549сс от 2 апреля 1949 г. и велось в ОКБ-43.

Для установки 2М-3 в ОКБ-16 (главный конструктор — А. Э. Нудельман) на базе автомата 84-КМ был разработан автомат 110-ПМ, при этом баллистика и боеприпасы 84КМ остались без изменений. Эскизный проект 110-ПМ был закончен в 1945 г., после чего ОКБ-16 приступило к разработке рабочих чертежей и изготовлению опытного образца, минуя стадию технического проектирования.

Вертикальное и горизонтальное наведение производилось гидроприводами. В качестве резервного средства имелось и ручное наведение, осуществляемое одним наводчиком.

Гидропривод предназначался для вертикального наведения и перезарядки (взведения подвижных частей) обоих автоматов. Наведение осуществлялось при помощи двух гидромоторов, один из которых связан с редуктором вертикального наведения, а другой — с редуктором горизонтального наведения. Перезарядка производилась при помощи двух силовых гидравлических цилиндров.

Охлаждение стволов при стрельбе воздушное. При замене магазинов в стволы через шланг с насадкой с казенной части подавалась вода для охлаждения. Время охлаждения водой — не менее 15 секунд.

Прицельное устройство установки 2М-3 состояло из механического кольцевого визира, смонтированного на параллелограммном механизме. Оно обеспечивало ведение стрельбы по зенитным и надводным целям.

Вес установки 2М-3 — 1500 кг, а 2М-ЗМ — 1515 кг. Расчет — 2 человека. В 1949 г. было изготовлено три опытных образца: два — для катера проекта 183 и один — для полигона.

Первые три образца полигонные и корабельные испытания не выдержали, и Артуправление ВМФ 14 декабря 1949 г. приняло решение о переработке чертежей и изготовлении нового образца с соответствующими изменениями в тактико-техническом задании.

Новые рабочие чертежи в ОКБ-43 разработали в феврале — мае 1950 г., а опытный образец 2М-3 завод № 535 (г. Тула) изготовил в октябре 1950 г. Гидропривод был изготовлен заводом № 46 по чертежам ЦНИИ-173.

Опытный образец завода № 535 прошел объединенные заводские и полигонные испытания в ноябре — декабре 1950 г. и их выдержал. Комиссия рекомендовала его на корабельные испытания.

В том же 1950 г. завод № 535 изготовил еще три опытные установки, которые прошли государственные корабельные испытания на торпедном катере проекта 183 с 26 января по 5 марта 1952 г. Отмечена ненадежность автомата 110-ПМ и ряд других недостатков. По решению комиссии образец следовало доработать и провести повторные государственные корабельные испытания.

Повторные государственные корабельные испытания были успешно проведены с 20 октября по 5 ноября 1952 г., отчет о них утвержден 25 ноября 1952 г.

Установка 2М-3 с автоматом 110-ПМ была принята на вооружение постановлением Совмина № 659–336 от 27 февраля 1953 г. и приказом военно-морского министра № 00 159 от 5 марта 1953 г.

Позже в ОКБ-43 модернизировали установку 2М-3. В частности, инженер Соколов К. И. переработал конструкцию автомата 110-ПМ, и в результате был получен автомат М-110 с темпом стрельбы 470–480 выстр/мин (на испытаниях).

Первые три опытные установки были изготовлены ОКБ-43, а с 1950 г. производство 2М-3 и 2М-ЗМ велось на заводе № 535. В 1949 г. завод сдал 3 установки, в 1950 г. — 4, в 1951 г. — 46, в 1952 г. — 173, в 1953 г. — 177, в 1954 г. — 275, в 1955 г. — 406, в 1956 г. — 305 и в 1957 г. — 252 установки. Производство 2М-ЗМ было прекращено в 1984 г. Отпускная цена одной установки в 1951 г. составляла 527 000 рублей, в 1954 г. — 206 000 рублей, а в 1955 г. — 151 780 рублей.

Установки 2М-3 предназначались для вооружения катеров проектов 183 и 201, гражданских судов и вспомогательных судов ВМФ, в том числе проектов 431, 771, 562, 706, 437, 561,433, 514, 560, 512, 770 и др. Фактически артсистемы 2М-З и 2М-ЗМ были установлены более чем на 30 проектах кораблей и судов, состоявших на вооружении флотов десятков стран мира.

В 1946 г. в ОКБ-43 была начата разработка 25-мм спаренной установки 2М-8, предназначенной для вооружения подводных лодок. Установка изготавливалась из антикоррозийных материалов. В установке 2М-8 два автомата 110-ПМ были вертикально установлены в одной люльке. Наведение производилось гидроприводом конструкции ЦНИИ-173. Питание автоматов осуществлялось обоймами по 7 патронов. Вращающаяся часть установки была прикрыта обтекателем.

Официально установка 2М-8 была принята на вооружение постановлением Совмина № 2362–1125 от 25 ноября 1954 года и приказом Главкома ВМФ № 00 792 от 1 декабря 1954 г.

Установка 2М-8 предназначалась для вооружения подводных лодок проектов 611, 613, 615, 617, 618 и 622.

Производство установок 2М-8 велось в ОКБ-43 (в 1950–1951 гг.) и на заводе № 535 (с 1951 по 1957 г. включительно). В 1950 г. в ОКБ-43 было изготовлено 4 установки, в 1951 г. — 7 установок в ОКБ-43 и 10 установок на заводе № 535. В дальнейшем производство велось только на заводе № 535. В 1952 г. было изготовлено 27 установок, в 1953 г. — 35, в 1954 г. — 114, в 1955 г. — 73, в 1956 г. — 18 и в 1957 г. — 6 установок.
