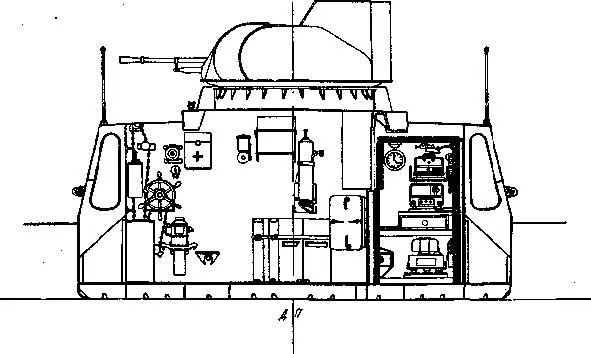

Рис. 9.7. 14,5-мм установка 2М-6Т на бронекатере пр. 192.

Вертикальное бронирование установки состояло из двух слоев: брони башни 7 мм — для 2М-6 и 8 мм — для 2М-6Т и брони экрана толщиной 7 мм — для 2М-6 и 14 мм — для 2М-6Т. Расстояние между экраном и башней составляло не менее 100 мм. Крыша башни имела броню толщиной 10 мм.

Заводские испытания опытного образца 2М-6 были проведены с 15 июля по 30 октября 1948 г., а корабельные — с 29 сентября по 6 октября 1949 г. на бронекатере БКА-439 проекта 191М Дунайской флотилии. По результатам испытаний установка была рекомендована к принятию на вооружение.

Установка 2М-6 была принята на вооружение постановлением Совмина № 3522–1403 от 30 июля 52 г. и приказом военно-морского министра № 00 571 от 9 августа 1952 г.

Опытный образец тумбовой установки 2М-7 был изготовлен в ОКБ-43 в сентябре 1947 г. Качающаяся часть 2М-7 состояла из двух люлек (верхней и нижней), соединенных между собой параллелограммной тягой. Качающаяся часть со станком была смонтирована на неподвижной тумбе, прикрепленной к палубе корабля. Установка имела два бронированных щита толщиной 8 мм.

Коллиматорный прицел КМТ-14,5 допускал стрельбу по целям, имеющим скорость до 200 м/с. Для стрельбы по целям, движущимся со скоростью от 200 до 300 м/с, применялся механический кольцевой прицел.

При ведении интенсивного огня через каждые 100 выстрелов производилась замена стволов или охлаждение их.

Заводские испытания установки прошли в мае 1948 г. Государственные полигонные испытания 2М-7 проведены с 7 по 28 августа 1948 г. На них установка была представлена в двух вариантах: с высотой линии огня нижнего пулемета 650 и 850 мм. По результатам испытаний комиссия рекомендовала принять на вооружение более высокую установку.

Корабельные испытания 2М-7 проводились в два этапа:

с 22 ноября по 7 декабря 1948 г. на катере № 141 типа МО-4, а в 1950 г. — на катерах типа М-123бис и ТД-200бис.

Установка 2М-7 была принята на вооружение постановлением Совмина № 1400–703сс от 28 июля 1951 г. и приказом военно-морского министра № 00 248 от 15 августа 1951 г. Стоимость одной установки — 157,3 тыс. рублей в ценах 1950 г.

Подготовка к валовому производству всех трех установок началась в 1950 г. на Тульском машиностроительном заводе (№ 535). А уже в следующем году началась сдача серийных установок. В производстве установки находились около 10 лет.

В послевоенные годы крупнокалиберные пулеметы не устанавливались на крупные корабли. Это было связано, с одной стороны, с увеличением скоростей и живучести самолетов, а с другой — с появлением сравнительно эффективных зенитных автоматов 25-мм 2М-ЗМ, а затем 30-мм АК-230. Зато 14,5-мм пулеметы получили широкое распространение на катерах всех классов. Так, установки 2М-5 получили торпедные катера проектов 123бис и 184; 2М-6 — бронекатера проекта 191М и часть катеров проекта 1204; 2М-7 — патрульные катера типа «Гриф» проекта 1400 и проекта 368Т, тральщики проектов 151, 361Т и т. д.

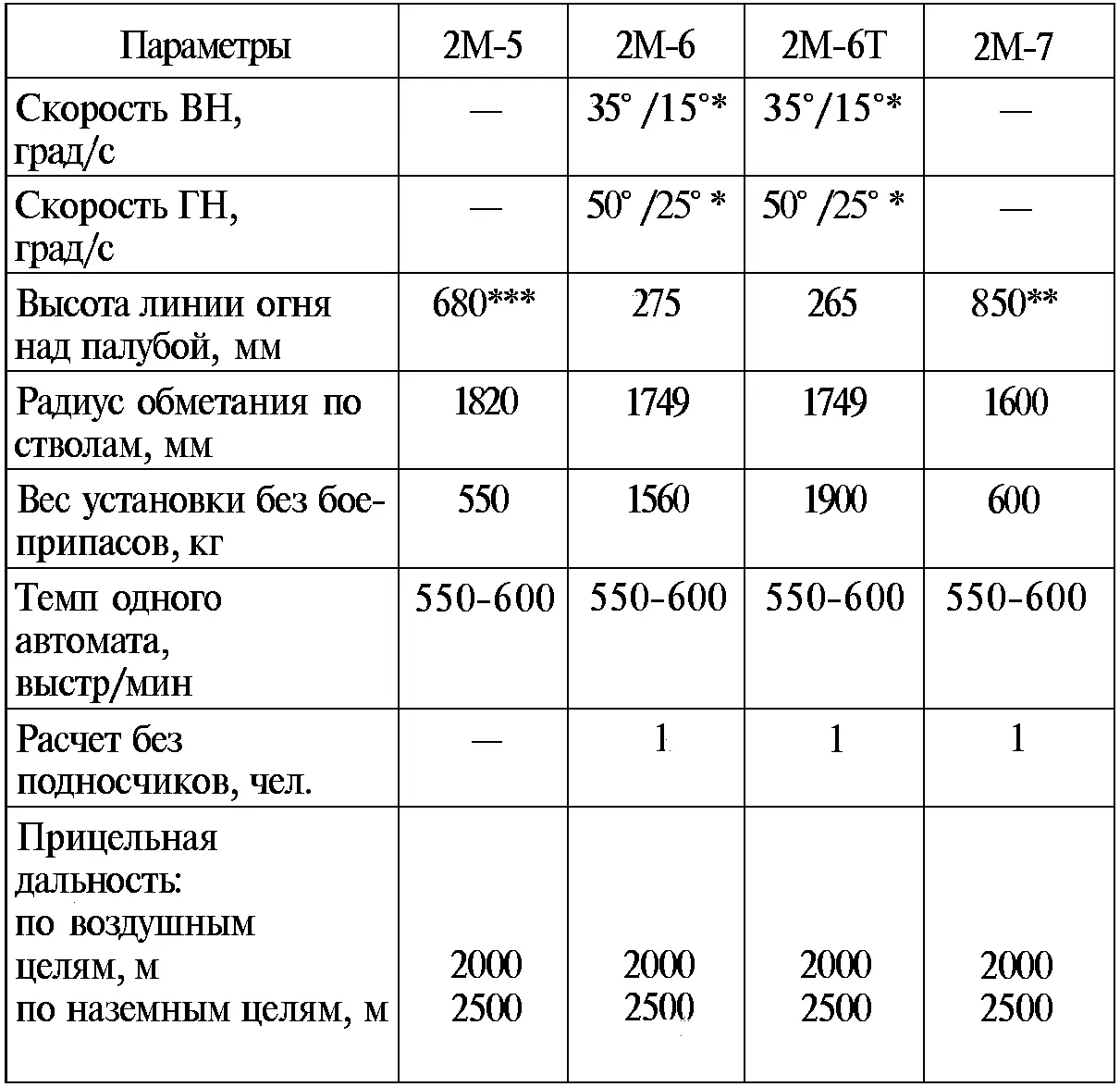

* Для гидропривода/для ручного привода.

** Для нижнего пулемета.

Одной из тайн нашей артиллерии и даже, можно сказать, одной из причин наших огромных потерь в Великой Отечественной войне стало игнорирование нашим командованием замечательной 23-мм пушки ВЯ.

Эта пушка, имевшая заводской индекс ТКБ-201, была создана в тульском ЦКБ-14 конструкторами А. А. Волковым и С. А. Ярцевым.

Действие автоматики основано на принципе использования энергии пороховых газов, отводимых из канала ствола. Затвор скользящий. Запирание клиновое. Питание автомата осуществлялось звеньевой металлической лентой. Вес пушки 66 кг. Темп стрельбы 550–650 выстр/мин.

В боекомплект пушки ВЯ входили осколочно-зажигательные, осколочно-зажигательно-трассируюшие и бронебойно-зажигательные снаряды. Вес всех снарядов был одинаков — около 200 г, то есть в два раза больше, чем у 20-мм пушки ШВАК. Осколочный снаряд содержал 10 г взрывчатого вещества. Разрывное действие осколочного снаряда пушки ВЯ было в два раза больше, чем у 20-мм пушки ШВАК.

В первой половине 1941 г. была закончена отработка 23-мм патрона с бронебойно-зажигательным снарядом. Снаряд состоял из корпуса, подкалиберного бронебойного сердечника, дюралевого баллистического наконечника и помещенной внутри корпуса шашки с 6 г зажигательного вещества. Снаряд на расстоянии 400 м по нормали пробивал 25-мм броню.

Для сравнения скажу, что темп стрельбы автомата завода им. Калинина, установленного на армейской пушке 61К и корабельной 70К, составлял всего 120–140 выстр/мин, а 25-мм пушки 72К и ее модификаций — не более 240 выстр/мин.

23-мм пушка ВЯ была фактически готова к 22 июня 1941 г., но наши мудрые генералы и не менее мудрые адмиралы принципиально не хотели запускать ее в массовое производство, даже после огромных потерь армии и флота от германской авиации в 1941–1942 гг. Читатель-скептик ехидно заметит: мол, нашелся еще один умник, поливающий грязью наш генералитет… Мол, наверняка у хваленой пушки ВЯ имелись неустранимые конструктивные дефекты, а может, она была дорога или нетехнологична в производстве? Не идиоты же наши военные!?

Увы, последнее утверждение, к сожалению, верно. Пушка ВЯ (ТКБ-201) была принята на вооружение в мае 1941 г., но только в ВВС. Она в массовых количествах устанавливалась на штурмовиках Ил-2 по одной в каждом крыле. Серийно пушка производилась на двух заводах (№ 2 и № 66). В 1942 г. было изготовлено 13 420 пушек ВЯ, в 1943 г. — 16 430, в 1944 г. — 22 820, в 1945 г. — 8736, в 1946 г. — 2002 и в 1947 г. — 1247 штук. Итого 64 655 пушек.

Лишь Кондаков правильно оценил возможности использования ВЯ в качестве зенитного орудия. В ОКБ-43 под руководством Кондакова было спроектировано три 23-мм корабельных установки с автоматами ВЯ — одинарная У-23, двухорудийная 2-У-23 и счетверенная 4-У-23. Темп стрельбы у всех установок был тот же, что и на авиационных пушках — 550–650 выстрелов в минуту на один ствол.

Установка У-23 предназначалась для вооружения катеров. В 1944 г. она прошла заводские испытания, но на вооружение принята не была. Вес установки — 540 кг, расчет — 2 человека, из которых один — подносчик боеприпасов.

Установка 2-У-23 также предназначалась для вооружения катеров. Два ствола, каждый в индивидуальной люльке, были расположены горизонтально. Питание ленточное, в магазине 50 патронов. Вертикальное наведение производилось вручную, а горизонтальное — от электропривода следящего тока. Установка имела щит толщиной 10–15 мм.
