Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

- число х мощность АТГ кВт…2 х2000

- число гребных валов…1

- тип движителя…малошумный ГВ

- число х мощность ДГ, кВт…1 х 460

- число х мощность РОД. л.с…2 х 375

Скорость полного хода, уз:

- надводная…10

- подводная…30

Вооружение Торпедно-ракетное:

- число х калибр ТА, мм…2х650и4х533

- тип ракет…КР "Гранат"

(проект 677РТМК)

- боезапас KR ПЛУР торпед…24

Радиоэлектронное (состав):…БИУС, НК, ГАК

с пассивным и активными трактами, РЛС обнаружения надводных целей, автоматизированный КРС с системой космической радиосвязи

В период 1977-1992 гг. была построена самая крупная серия отечественных многоцелевых АПЛ проекта 671РТМ в составе 26 кораблей.

АПЛ проекта 671РТМ - третья, улучшенная модификация многоцелевых АПЛ II поколения проекта 677. Являясь дальнейшим развитием АПЛ проекта 671РТ*, улучшенные АПЛ укомплектованы новыми образцами оружия двух калибров и усовершенствованным РЭВ, созданным для АПЛ III поколения; улучшена акустическая защита и увеличена автономность новых ПЛ. Внедрение принятых в проекте 671 РТМ проектно-конструкторских решений привело к увеличению водоизмещения и длины АПЛ, однако при этом сохранилась возможность их строительства не только на внешнем судостроительном заводе в г. Комсомольске - на Амуре, но и на внутреннем -ЛАО в Ленинграде.

АПЛ проекта 671РТМ имеет характерную для отечественных многоцелевых АПЛ II и III поколений двухкорпусную конструкцию с хорошообтекаемым наружным корпусом одновальных ПЛ и ограждением ПМУ "лимузинной" формы. У АПЛ носовое, двухрядное расположение ТА в верхней по высоте части носовой оконечности корабля, в нижней части которой находится выгородка с основной антенной ГАК. ПК АПЛ разделен прочными поперечными переборками на восемь отсеков, в половине из которых размещена АЭУ и главного механизма. В целом была создана отвечающая современным требованиям многоцелевая АПЛ.

Эффективность АПЛ проекта 671РТМ повысилась, когда они стали оснащаться КР комплекса Гранат", с большой дальностью стрельбы. При этом часть АПЛ достраивалась по проекту 671РТМК, а ранее построенные ПЛ были дооборудованы для использования с них КР

" Поданным III тома каталога "Оружие России. Корабли и вооружение Военно-Морского Флота. 1996-1997". M, АОЗТ "Военный парад", 1996. ** Вторая модификация АПЛ проекта 671. В 1972-1978 гг. на ЛАО (Ленинград) и заводе "Красное Сормово" (г Горький) по проекту 671РТ было построено семь АПЛ

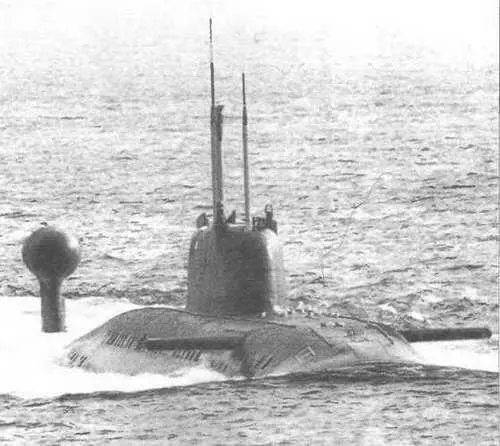

АПЛ проекта 671РТМ

* Сведения в таблице и основные ТТХ приведены поданным "Jane's Fighting Ships 1999-2000"

Основные ТТХ

Водоизмещение, т:

- надводное…8700

- подводное…13800

Длина наибольшая, м…141,7

Ширина корпуса наибольшая, м…12,8

Осадка средняя, м…8,0

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…400

Экипаж, чел…118

Энергетическая установка:

- тип… паротурбинная АЭУ

- ППУ:

- число и тип ЯР…2 ВВР

- тепловая мощность, мВт…155

- ПТУ:

- тип…ГТЗА с эшелонным

расположением

- число х мощность ГТЗА, л.с…2 х 20000

- число и тип турбогенераторов…2 АТГ

- число гребных валов…2

- число х тип РСД…2 ГЭД на линии вала

Скорость полного хода, уз:

- надводная…16

- подводная…26

Вооружение Ракетное:

- тип ракет…КР "Гранат"

- боекомплект КР…24-35*

- расположение КР на ПЛ…в ТА и на

стеллажах в ПК

- вид старта…подводный, из 8 ТА

под углом к ДП

Торпедное:

- число х калибр ТА, мм…6 х 533

- торпедный боезапас…16

Радиоэлектронное…в составе, принятом

на АПЛ II и III поколений

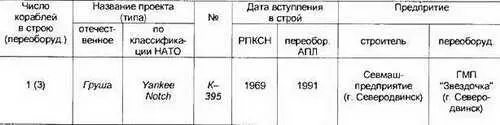

В 1967-1974 гг. в СССР была построена крупная серия (34 корабля) РПКСН проекта 667А, которые по договору ОСВ-1 были выведены из состава МСЯС и затем либо были утилизированы, либо переоборудованы в АПЛ другого назначения. Три ракетоносца К-253, К-395 и К-423 были переоборудованы по проекту 667AT в подводные носители КР "Гранат" (сданы флоту в 1986-1991 гг.).

На РПКСН проекта 667А БР были расположены в средней части корабля в двух отсеках ПК общей длиной 22 м. При переоборудовании вместо них были врезаны отсеки с ТА, расположенными под углом к ДП корабля, и с запасными КР и торпедами на стеллажах. В районе выхода ТА из ПК в корпусе АПЛ предусмотрена выемка, выполненная из конических обечаек. Компоновка вооружения механизмов и оборудования в других отсеках ПК в т.ч. в носовом торпед -ном и энергетических отсеках осталась без изменений. На переоборудованной АПЛ было установлено РЭВ, используемое в основном, на АПЛ III поколения. В целом длина врезанных отсеков ПК оказалась большей, чем ракетных отсеков. В результате наибольшая длина и водоизмещение АПЛ, переоборудованной по проекту 667AT, стало большим чем у РПКСН проекта 667А.

В последние годы из трех переоборудованных АПЛ две были выведены из боевого состава флота. В строю оставалась АПЛ К-395

* По разным источникам

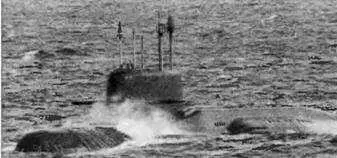

АПЛ проекта 667 AT

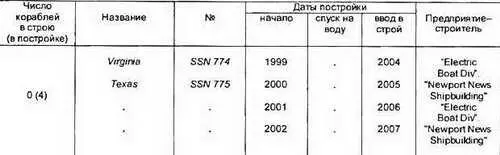

Основные ТТХ Водоизмещение подводное, т…7800

Длина наибольшая, м…ок. 115

Ширина корпуса наибольшая, м…10,4

Осадка средняя, м…9,3

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения, м…488 (1600 фут.)

Экипаж, чел…100-113

Энергетическая установка:

- тип…паротурбинная АЭУ

- ППУ:

- число и тип ЯР…1 ВВР S9G

- ПТУ.

- тип…ГТЗА с двумя турбинами

- число х мощность ГТЗА, л.с…1 х40000

- число АТГ…2

- число гребных валов…1

- тип движителя…"pump Jet"

- число и тип РСД…1 погружн.

Скорость полного подводного хода, уз…34-35

Вооружение

Ракетное:

- тип ракет…КР "Tomahawk" (TLAM)

- боекомплект КР…12

- вид старта…подводный, из вертикальных

пусковых установок VLS вне ПК

Торпедно-ракетное:

- число х калибр ТА, мм…4x533

- боезапас торпед и КР…26

- тип торпед…Мк 48 ADCAP

- тип КР…"Tomahawk" (TASM)

и (TLAM)

- тип мин, принимаемых

взамен торпед и КР…Мк 48 "Advanced Mobile"

Радиоэлектронное…АСБУ с ГАК
