Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

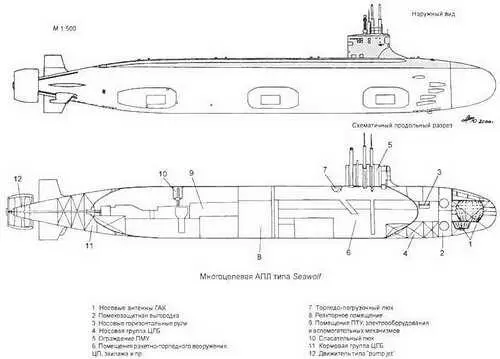

ПК АПЛ типа Seawolf разделен двумя поперечными переборками на три части (зоны). В носовой из них, разделенной по высоте водонепроницаемыми палубами, расположено ракетно-торпедное вооружение, посты управления кораблем, оружием и его техническими средствами, жилые и санитарно-бытовые помещения экипажа. Отдельно на ПЛ переборками выделено реакторное помещение. В кормовой части ПЛ размещена ПТУ, электрооборудование, вспомогательные механизмы и пр.

Увеличенное вдвое число и больший калибр ТА позволяют, наряду с существующим, использовать более совершенное и мощное перспективное ракетное и торпедное оружие, а также автономные и телеуправляемые ПА спецназначения.

АПЛ типа Seawolf являются носителями высокоточного оружия - КР "Tomahawk" последних модификаций, предназначенных для поражения наземных объектов и надводных целей (кораблей и судов) противника. Увеличенное число ТА на АПЛ позволяет обеспечить залповую стрельбу КР и самооборону корабля с использованием торпед.

В целом АПЛ типа Seawolf обладают существенно большей (в 2,8 раза) эффективностью, чем АПЛ типа Improved Los Angeles, однако имеют большее водоизмещение и, как следствие, более высокую стоимость постройки и эксплуатации.

Строительство АПЛ типа Seawolf началось в конце 90-х годов. Первоначально намечалось постройка крупной серии этих ПЛ в составе 29 кораблей, однако в связи с изменением военно-политической обстановки в мире, характеризующиеся окончанием "холодной войны" и военного противостояния между США и СССР, будет построено только 3 АПЛ. В настоящее время в составе американских ВМС находятся два корабля этого типа, а последний из серии - Jimmy Carter (SSN 23), находящийся в постройке, будет введен в строй в конце 2001 г. В ходе постройки эта АПЛ будет дооборудована для выполнения специальных задач, характер которых не раскрывается. Известно, что они будут аналогичны задачам, которые в настоящее время возложены на переоборудованную АПЛ Parche типа Sturgeon (поиск предметов на грунте, выполнение различных подводно-технических работ и исследований в интересах ВМС США). В составе американского флота АПЛ Jimmy Carter заменит АПЛ Parche, срок службы которой истекает в конце 2002 г.

При дооборудовании, стоимость которого оценивается в 1 млрд. долл. (при первоначальной стоимости постройки корабля 2,5 млрд. долл.), АПЛ Jimmy Carter будет дополнительно оснащена новейшей аппаратурой, системами и устройствами. Для их размещения будет удлинен корпус АПЛ. Работы по созданию спецоборудования для АПЛ Jimmy Carter в США ведутся с 1995 г.

* По другим данным - 39 уз.

Многоцелевая АПЛ типа Seawolf

" Сведения в таблице приведены поданным "Jane's Fighting Ships 1999-2000"'

Основные ТТХ

Водоизмещение, т:

- надводное…6080-6330*

- подводное…6927-7177*

Длина наибольшая, м…110,3

Ширина корпуса наибольшая, м…10,1

Осадка средняя, м…9,75-9,9*

Архитектурно-конструк-

тивный тип…однокорпусная

Глубина погружения, м…450

Экипаж, чел…133-141 **

Энергетическая установка:

- тип…паротурбинная АЭУ

- ППУ:

- число и тип ЯР…1 ВВР S6G

- ПТУ:

- тип…ГТЗА с двумя турбинами

- число х мощность ГТЗА, л.с…1 х 30000-35000**

- число АТГ…2

- число гребных валов…1

- тип движителя…малошумный ГВ

- число х мощность (тип) РСД, л.с…1 х 325

(ГЭД на линии вала)

Скорость полного хода, уз:

- надводная…22

- подводная…32-33

Вооружение Ракетное:

- тип ракет…КР "Tomahawk" (TLAM)

- боекомплект КР…12

- вид старта…подводный, из вертикальных

пусковых установок VLS вне ПК

Ракетно-торпедное:

- число х калибр ТА, мм…4 х 533

- боезапас торпед и КР…26

- тип торпед…Мк 48 mod 5,

Mk 48 AD CAP

- тип КР…"Tomahawk" (TASM),

(TLAM), ПКР "Harpoon"

- тип мин, принимаемых

взамен торпед и КР…Мк 67 "Mobile",

Мк 60 "Captor"

Радиоэлектронное:

- тип АСБУ…Мк 117, AN/BSY-1

- тип ГАК…AN/BQQ-5C, D, Е.

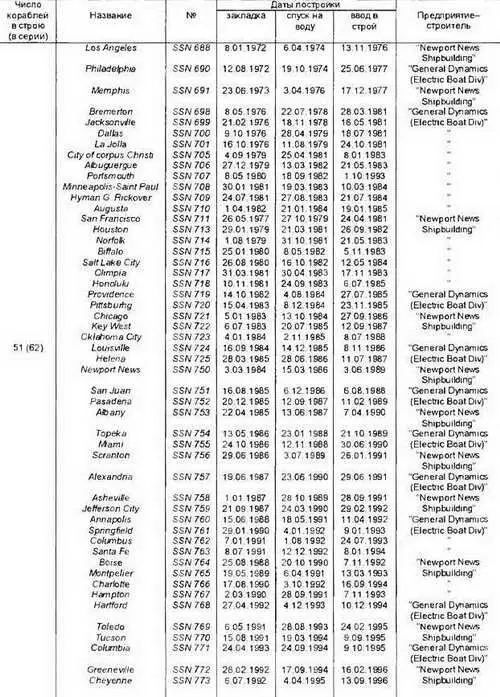

Основу подводных сил многоцелевого назначения ВМС США в настоящее время составляют и будут составлять в начале XXI века АПЛ типа Los Angeles, строившиеся на двух американских верфях, специализирующихся на строительстве ПЛ: "Electric Boat" и "Newport New Shipbuildings". В результате была построена самая крупная серия многоцелевых АПЛ в количестве 62 кораблей, вступивших в строй в течение двадцати лет (с 1976 г. по 1996 г.)

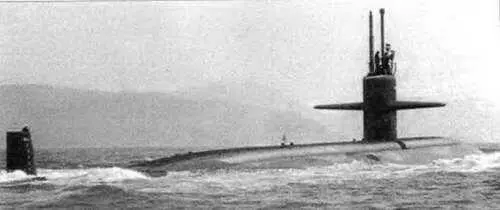

АПЛ типа Los Angeles - одновальные ПЛ с характерными для них наружными обводами: эллипсоидной формой носовой оконечностью, значительной по длине цилиндрической вставкой в средней части корабля и веретенообразной кормовой оконечностью с крестообразным оперением. В отличие от ранее построенных американских многоцелевых АПЛ типов Permit и Sturgeon со смешанной (одно-двухкорпусной) конструкцией, АПЛ типа Los Angeles являются однокорпусными кораблями. ПК этих ПЛ выполнен в форме цилиндрической оболочки с небольшими по длине коническими участками в носу и в корме и заканчивается сферическими поперечными переборками. ЦГБ, объем которых составляет ок. 15 % от величины надводного водоизмещения ПЛ (запас плавучести), расположены в оконечностях корабля.

Торпедно-ракетный комплекс АПЛ включает четыре ТА, установленных под углом к ДП и боезапас торпед, противолодочных и противокорабельных ракет и КР для стрельбы по наземным целям. ТА с гидравлической системой стрельбы в качестве силового привода имеют турбонасосный агрегат. Типовой боекомплект торпедно-ракетного оружия строившихся в начале АПЛ Los Angeles состоял из 14 торпед, четырех ПКР "Harpoon" и восьми КР "Tomahawk".

Ракеты "Harpoon" на ПЛ находятся в герметических капсулах - пусковых контейнерах, в которых ПКР выстреливаются из ТА. После выхода из воды капсула разделяется на три части и тонет. Полет ПКР продолжается при работе стартового ускорителя. При этом автоматически раскрываются консоли, запускается и выходит на полетный режим работы маршевый двигатель, а стартовый ускоритель отделяется от КР. Полет ракеты в район нахождения цели, координаты которой определяются АСБУ по данным ГАК ПЛ, происходит на сравнительно малой высоте (30 м). После захвата цели активной РЛГСН на конечном участке полета ракета спускается к самой поверхности воды и поражает цель или набирает высоту, пикируя на нее.

КР "Tomahawk", в отличие от ПКР "Harpoon", не имеет герметичной капсулы. Ее маршевый двигатель и сама ракета при подводном старте загерметизированы. После выстреливания из ТА КР движется под водой за счет энергии воды, сообщаемой ей турбонасосом. При последующем за этим включении и работе стартового ускорителя ракета выносится на поверхность, где разворачиваются консоли крыла и откидывается наружу убранный заподлицо с корпусом воз-духозаборник маршевого двигателя. Последний запускается и выходит на полетный режим работы, а стартовый ускоритель отделяется от ракеты. Для использования с ПЛ в т.ч. с АПЛ типа Los Angeles созданы КР Tomahawk нескольких модификаций для стрельбы по наземным целям с обычной (неядерной) БЧ (TLAM) и с ядерной БЧ (TLAM-N), а также для поражения подводных целей - кораблей и судов (TASM).
