Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

Основные ТТХ*

Водоизмещение, т:

- надводное…8140

- полное подводное…12770

Длина наибольшая, м…110,3

Ширина корпуса наибольшая, м…13,6

Осадка средняя, м…9,7

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…600

Автономность, сут…100

Экипаж, чел…73

Энергетическая установка:

- тип…паротурбинная АЭУ

- ППУ

- число и тип ЯР…1 ВВР

- тепловая мощность, мВт…190

- ПТУ:

- тип…блочная, ГТЗА

- число х мощность ГТЗА, л.с…1 х 50000

- число и тип турбогенераторов…2 АТГ

- число гребных валов…1

- тип движителя…малошумный ГВ

- число х мощность ДГ кВт…2x750

- число х мощность РСД, кВт…2 х 370

Скорость полного хода, уз:

- надводная…10

- подводная…33

Вооружение Торпедно-ракетное.

- число х калибр ТА, мм…4х650и4х533

- тип ракет…КР "Гранат"

- боезапас KR ПЛУР и торпед…28**

Радиоэлектронное (состав):…БИУС, НК, ГАК с

пассивным и активными трактами, РЛК общего назначения, автоматизированный КРС

Первоначально АПЛ проекта 971 рассматривалась как "стальной аналог" титановой АПЛ проекта 945 с тем, чтобы построить достаточно крупную серию многоцелевых АПЛ III поколения (имелось в виду, что число АПЛ с корпусом из титановых сплавов будет ограничено). Однако разработчик проекта 971 - СПМБМ "Малахит", имея большой опыт проектирования в области многоцелевых АПЛ, на базе вооружения, механизмов и оборудования, созданного для АПЛ проекта 945, разработало проект новой многоцелевой АПЛ III поколения, существенно более эффективной, чем ранее созданные многоцелевые АПЛ II поколения. Этому также способствовало увеличенное водоизмещение и больший диаметр ПК, чем у других многоцелевых АПЛ.

АПЛ проекта 971 создавалась в более поздние сроки, чем другие АПЛ III поколения, что позволило оснастить ее новым РЭВ и механизмами. При создании АПЛ были тщательно отработаны обводы наружного корпуса, в большом объеме внедрены средства и мероприятия по защите корабля, в первую очередь по акустической, включающие эффективные амортизирующие и звукоизолирующие крепления фундаментов под главные и вспомогательные механизмы, акустические покрытия и пр.

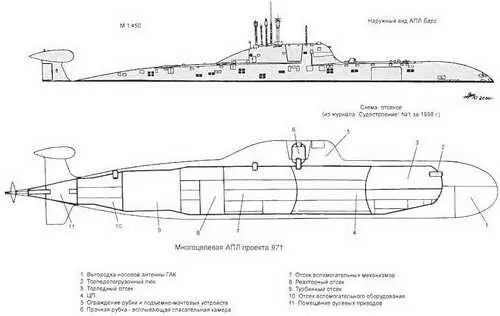

АПЛ проекта 971 - двухкорпусная, семи отсечная ПЛ с традиционным для отечественных АПЛ носовым двухрядным расположением ТА в верхней по высоте носовой оконечности. Под ТА находится выгородка с основной антенной ГАК. Характерный для АПЛ проекта 971, как и для других ПЛ, спроектированных СПМБМ "Малахит", является "лимузинная" форма ограждения рубки, в котором кроме ПМУ и антенн ГАК, имеется ВСК на весь экипаж ПЛ. В верхней части вертикального стабилизатора размещен обтекатель для буксируемой антенны ГАК.

* По данным III тома каталога "Оружие России Корабли и вооружение Военно-Морского Флота 1996-1997". М, АОЗТ "Военный парад" 1996 ** 40 ед. по данным "Jane's Fighting Ships 1999-2000"

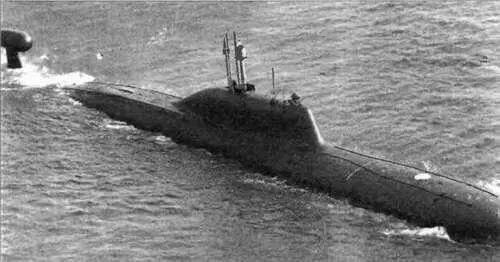

Многоцелевая АПЛ проекта 971

* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"

Основные ТТХ*

Водоизмещение, т:

- надводное…6470

- полное подводное…10400

Длина наибольшая, м…110,5

Ширина корпуса наибольшая, м…12,1

Осадка средняя, м…9,5

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…600

Автономность, сут…100

Экипаж, чел…6

Энергетическая установка:

- тип…паротурбинная АЭУ

- состав…аналогичен АЭУ

АПЛ проекта 971

Скорость полного хода, уз:

- надводная…9-10

- подводная…33,6

Вооружение Ракетно-торпедное:

- число х калибр ТА, мм…6 х 533

- тип…КР "Гранат"

- боезапас KR ПЛУР и торпед…40

Радиоэлектронное (состав):…аналогичен принятому

на АПЛ проекта 971

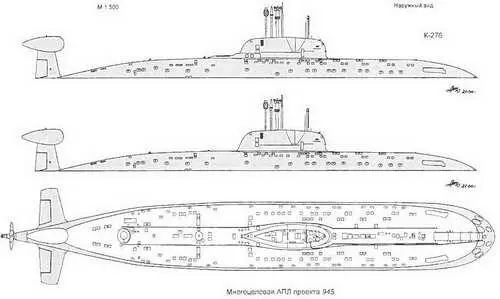

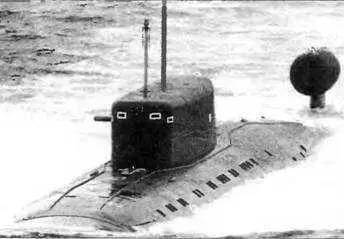

АПЛ проекта 945- многоцелевая АПЛ III поколения с новым, увеличенным по составу и с улучшенные ми характеристиками вооружением, РЭВ и более совершенной защитой по основным физическим полям по сравнению с АПЛ II поколения.

АПЛ проекта 945 имеет двух корпусную конструкцию с носовым расположением торпедного вооружения двух калибров и с выгородкой основной антенны ГАК под ТА. ПК, разделенный прочными переборками на семь отсеков, выполнен, как и наружный корпус, из титановых сплавов. Это позволило кардинально решить проблемы обеспечения магнитной защиты ПЛ и коррозионной стойкости ее корпуса. При этом была обеспечена возможность постройки АПЛ большого нормального водоизмещения (свыше 6000 т) на заводе "Красное Сормово" в г. Горький и транспортировки ПЛ по внутренним водным путям к местам ее достройки и эксплуатации.

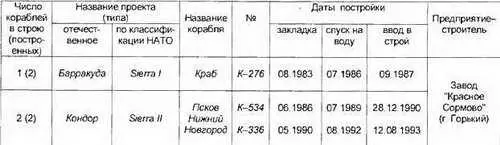

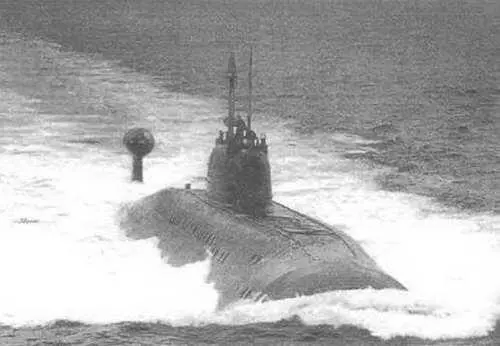

По проекту 945 были построены две АПЛ, а другие две - по проекту 945А - с новым ГАК, Торпедно-ракетным вооружением только калибра 533 мм, с улучшенной акустической защитой и пр. При этом несколько увеличилась длина и водоизмещение модифи-цированной АПЛ.

Во время несения боевой службы 11.02.1992 АПЛ проекта 945 столкнулась с американской АПЛ Baton Rouge типа Los Angeles у о-ва Кильдин в территориальных водах России. В настоящее время в строю находятся три АПЛ и одна - в резерве.

* По данным III тома каталога "Оружие России Корабли и вооружение Военно-Морского Флота. 1996-1997". M., "Военный парад". 1996

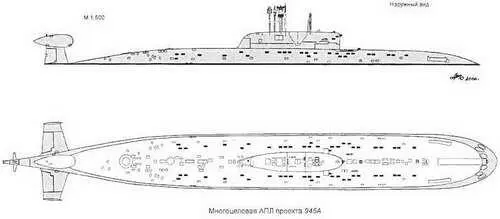

Многоцелевая АПЛ проекта 945А

* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000".

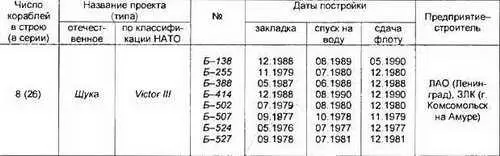

Основные ТТХ*

Водоизмещение, т:

- надводное…4780

- полное подводное…7250

Длина наибольшая, м…106

Ширина корпуса наибольшая, м…10

Осадка средняя, м…8

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…400

Автономность, сут…»…80

Экипаж, чел…100

Энергетическая установка:

- тип…паротурбинная АЭУ

- ППУ:

- число и тип ЯР…2 ВВР

- тепловая мощность. мВт…2 х 72

- ПТУ:

- тип…ГТЗА

- число х мощность ГТЗА, л.с…1 х31000
