Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

В отличие от многоцелевых АПЛ других стран АПЛ типа Rubis/Amethyste имеют в качестве энергоустановки не АЭУ с ГТЗА, а АТГУ с двумя АТГ и одним низкобортным ГЭД, что обеспечивает французским АПЛ малошумный ход в широком диапазоне скоростей.

В состав вооружения АПЛ входят, помимо торпед и мин, низколетящие ПКР "Exocet". Лодочная модификация этой ракеты SM-39, принятая на вооружение французского ВМФ в 1984 г, хранится на ПЛ в прочной герметичной капсуле - ТПК, в которой она запускается (выстреливается из ТА), с тех же глубин, что и торпеды. После выхода на поверхность и отстреливания частей ТПК ПКР поднимается на высоту 30 м и после захвата цели АРЛГСН снижается до высоты шести метров, что затрудняет ее обнаружение и уничтожение средствами ПРО кораблей противника.

В ходе серийного строительства последние две АПЛ Amethyste и Perle создавались по усовершенствованному проекту. В 1989-1996 гг. первые четыре АПЛ были модернизированы по программе "Amethyste" (AMElioration Taetigue HYdrodymigue Silence

Trausmission Ecoute). При этом на них было установлена более совершенное РЭВ и оборудование, которым были оснащены последние две ПЛ.

Строительство АПЛ типа Rubis началось в середине 70-х годов. И в ближайшие годы потребуется их замена на более совершенные многоцелевые АПЛ. В обеспечение решения этой проблемы во Франции в настоящее время развернуты работы в рамках проекта Barracuda. Намечается постройка шести многоцелевых АПЛ водоизмещением 3500-4000 т, с автономностью ок. 70 суток и экипажем 60 человек, оснащенных ракетно-торпедным вооружением в т.ч. КР нового типа, запускаемыми не только из ТА, но и из вертикальных пусковых установок. В 1998 г. во Франции фирмой "Aerospatiale" начата разработка перспективной сверхзвуковой ПКР ANF (Anti-Navire Futur) с маршевым ПВРД, который позволит ракете развивать максимальную скорость полета - 2,5-3,0 М при дальности стрельбы 200 км. Летные испытания ПКР ANF намечается провести в 2002 г., а серийное производство ракет - развернуть с 2004 г. В начале новыми ПКР будут вооружены БНК, затем самолеты, а с 2010 г. - ПЛ. Вступление в строй головной АПЛ ожидается в 2008 г. Остальные пять кораблей будут передаваться флоту с интервалом в два года.

Новые французские многоцелевые АПЛ типа Barracuda будут не только обладать более совершенными ракетным оружием и средствами наблюдения, но и превосходить АПЛ типа Rubis/Amethyste по торпедно-ракетному боезапасу и скорости хода.

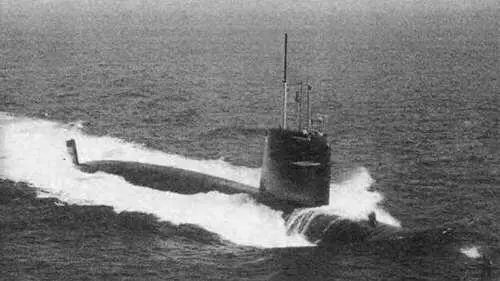

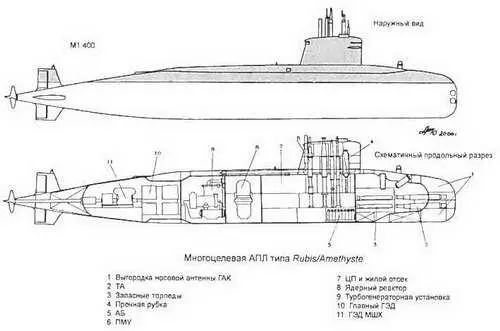

Многоцелевая АПЛ типа Rubis/Amethyste

* Сведения в таблице и основные ТТХ приведены по данным "Jane's Fighting Ships 1999-2000"

Основные ТТХ Водоизмещение подводное, т…6000

Длина наибольшая, м…107

Ширина корпуса наибольшая, м…11,0

Осадка средняя, м…7,5

Архитектурно-конструктивный тип…смешанный

(одно-двухкорпусн.)

Экипаж, чел…100

Энергетическая установка:

- тип…паротурбинная АЭУ

- ППУ:

- число и тип ЯР…ВВР

- тепловая мощность, мВт…150

- ПТУ

- тип…ГТЗА с

двумя турбинами

- число гребных валов…1

- тип движителя…ГВ

Скорость полного подводного хода, уз…30

Вооружение Ракетно-торпедное:

- число х калибр ТА, мм…6x533

- тип ракет…КР по наземн. целям

(SLCM), ПКР (SSM)

Радиоэлектронное (состав):

- ГАК с носовой пассивно-активной, бортовыми и буксируемой антеннами; - РЛС обнаружения надводных целей;

- средства РЭП

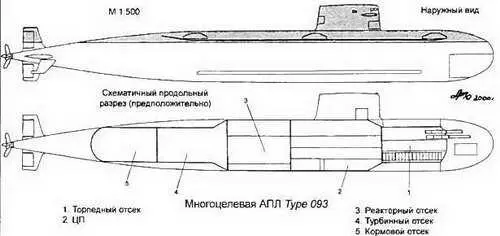

Создаваемая в настоящее время в Китае многоцелевая АПЛ II поколения (Туре 093) является кораблем с хорошо обтекаемыми обводами наружного корпуса, характерными для современных одновальных ПЛ. Новая АПЛ будет обладать большей скоростью хода и соответственно увеличенной мощностью АЭУ, чем находящиеся в строю многоцелевые АПЛ типа Han. Вместо АТГУ АПЛ типа Нал, на АПЛ 7уре 093 будет установлена АЭУ с ГТЗА мощностью на валу, оцениваемой в 30000 л.с. Вероятно, новая АПЛ будет вооружена не только торпедами и ПКР, но и КР новой разработки для стрельбы по береговым целям.

В целом основные ТТХ создаваемой многоцелевой АПЛ ВМС Китая будут близки к элементам Российских многоцелевых АПЛ проектов 671, 671РТ и 677 Р7М Вступление в строй головной АПЛ ожидается в 2004 г. Вторая и последующие ПЛ будут вводиться в состав ВМС Китая через каждые два года. Новые АПЛ заменяет АПЛ типа Han, построенные в период 1980-1990 гг.

* Ориентировочные

* Сведения в таблице и основные ТТХ приведены по данным "Jane's Fighting Ships 1999-2000" ** Достройка; в строй введена в 1980 г.

Основные ТТХ

Водоизмещение, т:

- надводное…4500

- подводное…5550

Длина наибольшая, м…98*

Ширина корпуса наибольшая, м…10,0

Осадка средняя, м…7,4

Глубина погружения, м…300

Экипаж, чел…75

Энергетическая установка:

- тип…турбоэлектрическая АЭУ

- ППУ:

- число и тип ЯР…1 ВВР

- тепловая мощность, мВт…90

- тип ПТУ…ТГУ

- число гребных валов…1

- тип движителя…ГВ

Скорость полного хода, уз:

- надводная…12

- подводная…25

Вооружение

Торпедно-ракетное:

- число х калибр ТА, мм…6x533

- боезапас торпед и ракет…20

- тип ракет…ПКР YJ-2 (О801)

- тип торпед…Yu-З (СЭТ-65Э),

Yu-1 (53-51)

- число мин, принимаемых

взамен торпед…36

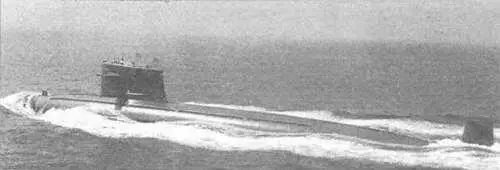

Первые серийные многоцелевые АПЛ типа Han ВМС Китая являются одновальными ПЛ с турбоэлек-трической АЭУ как французские многоцелевые АПЛ типа Rubis/Amethyste.

АПЛ типа Han вступили в строй в течение десятилетия 1980-1990 гг., хотя головная АПЛ была подготовлена к сдаче флоту еще в 1974 г. Однако, из-за серьезных неполадок с АЭУ она была введена в строй только в 1980 г. В ходе серийного строительства наибольшая длина трех последних АПЛ была увеличена на 8 м по сравнению с длиной первых ПЛ.

* 106 м - у АПЛ №403-405

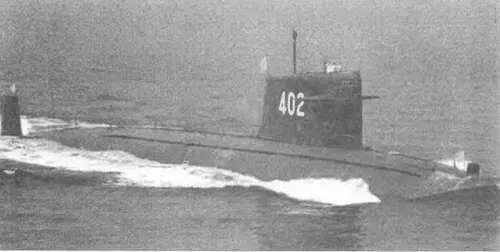

Многоцелевая АПЛ типа Han
