Ю.И. Александров - Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

Россия

Торпедно-ракетные ПЛ типов Лада и Амур - 1650

Основные ТТХ* Водоизмещение надводное, м… 1765

Длина наибольшая, м…67,0

Ширина корпуса наибольшая, м…7,1

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения, м…250

Автономность, сут…45

Экипаж, чел…34

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число и тип двигателей

надводного хода… 2 ДГ переменного тока

- число х мощность ГЭД, кВт…1 х 4100

- число х частота вращения

гребных валов, об/мин…,.,…1 х 200

- тип движителя…семилопастный

малошумный ГВ

- число групп АБ…2

Скорость полного хода, уз:

- надводная…10

- подводная…21

- экономическая подводная… 3 Дальность плавания, мили:

- в режиме РДП…6000

- подводная на эконом, ходу…650

Вооружение

Торпедно-ракетное:

- число х калибр ТА, мм…6x533

- торпедно-ракетный боезапас…18

- вид оружия…противолодочные,

противокорабельные торпеды и ПКР

- средства подготовки

ТА к стрельбе…автоматизированное УБЗ

Радиоэлектронное:

- тип АСБУ…"Литий11

- ГАК…новой разработки

с основной антенной большой эффективной площади

- РЛК, КСРВ…новой разработки

В конце 1997 г на Гос. предприятии "Адмиралтейские верфи" в С.-Петербурге были заложены головные корабли: ДПЛ Санкт-Петербург типа Лада для отечественного ВМФ и ДПЛ Амур-1650 для экспортных поставок, представляющие собой ПЛ с ДЭУ нового IV поколения. Проекты ДПЛ разработаны ЦКБ MT "Рубин" на основе нового вооружения, механизмов и оборудования. Одновальные, однокорпусные с минимальным запасом плавучести, необходимым для обеспечения надводной непотопляемости, строящиеся ДПЛ будут оснащены новыми образцами торпед, ПКР и эффективными средствами обнаружения целей и целеуказания ракет-но-торпедному оружию, а также совершенными средствами защиты по основным физическим полям.

Новые ДПЛ IV поколения, предназначенью, как для отечественного ВМФ, так и для поставок на экспорт, будут отличаться от ДПЛ III поколения проекта 877 и их экспортных модификаций следующим:

- наличием ПКР и РЭВ новой разработки;

- комплексной автоматизацией процессов управления кораблем, оружием и его техническими средствами;

- новым энергетическим оборудованием (ДГ переменного тока вместо ДГ постоянного тока у ПЛ проекта 877, и низкобортным всережимным ГЭД без ГЭД ЭХ);

- однокорпусной конструкцией вместо двухкорпус-ной у ПЛ проекта 877, что позволило существенно уменьшить полный подводный объем новых ДПЛ.

Ожидается, что головная ПЛ типа Амур-1650 будет построена в 2001 г.

На основе ДПЛ типов Лада и Амур-1650 ЦКБ МТ "Рубин" разработан проект неатомной ПЛ с комбинированной энергоустановкой (ДЭУ и воздухонезависимой установкой на основе ЭХГ водородно-кислородного типа). Главная отличительная особенность спроектированной неатомной ПЛ - существенно большая, чем у ПЛ с ДЭУ дальность непрерывного подводного плавания, обеспечиваемая воздухонезависимой установкой.

В целом отмеченные выше и др. технические решения, заложенные при проектировании ПЛ, их вооружения, механизмов и оборудования, обеспечили возможность создания нового поколения неатомных ПЛ, обладающих большей боевой и военно-экономической эффективностью, чем ДПЛ проекта 877.

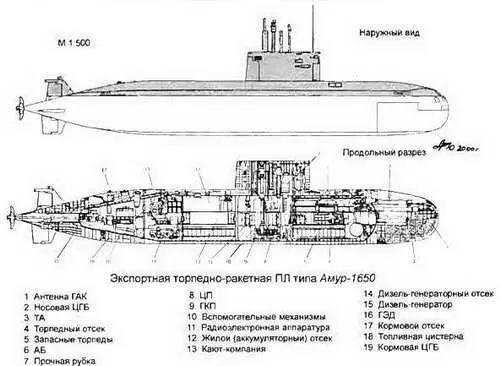

* ПЛ типа Амур-1650

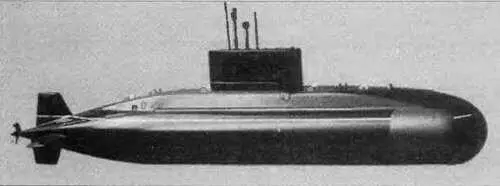

Экспортная торпедно-ракетная ПЛ типа Амур-1650 (модель)

* Сведения в таблице и основные ТТХ ПЛ приведены по данным III тома каталога "Оружие России Корабли и вооружение Военно-Морского Флота 1996-1997". М., АОЗТ "Военный парад", 1996.

Основные ТТХ*

Водоизмещение, т:

- надводное…2300

- полное подводное…3950

Длина наибольшая, м…72,6

Ширина корпуса наибольшая, м…9,9

Осадка средняя, м…6,2

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…300

Автономность, сут…45

Экипаж, чел…57

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2x1000

- число х мощность

главного ГЭД, л.с…1 х5500

- число х мощность ГЭД ЭХ, л с…1 х 190

(на линии вала)

- число х мощность РСД, л.с…2x102

- число групп АБ х число

элементов группе…2x120

- число гребных валов…1

- тип движителя…малошумный ГВ

- запас дизельного топлива, т…172

Скорость полного хода, уз:

- надводная…10

- подводная…17

Дальность плавания (при скорости хода, уз), мили:

- в режиме РДП… 6000 (7)

- подводная экономическая…400 (3)

Вооружение

Торпедное:

- число х калибр ТА, мм…6x533

- торпедный боезапас…18

Зенитное-ракетное:

- тип ПЗРК…"Стрела" или "Игла"

* Головной и первых серийных ПЛ

- боекомплект ЗУР…6-8

Радиоэлектронное (состав)… БИУС НК ГАК

РЛС общего обнаружения, набор средств радиосвязи

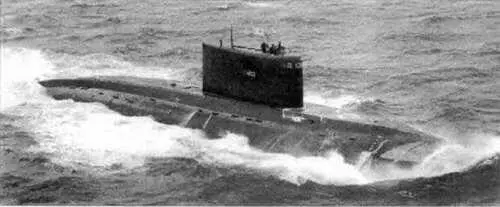

ПЛ проекта 877 являются ДПЛ III поколения, спроектированные ЛПМБ "Рубин" в середине 70-х годов на базе разработанного для ДПЛ и АПЛ вооружения, механизмов и оборудования. От ранее созданных отечественных трехвальных ДПЛ проектов 641 и 641Б с дизель-электромоторной схемой энергоустановки ПЛ проекта 877 отличаются одновальной энергоустановкой с полным электродвижением (с ДГ и ГЭД), характерной для всех современных ДПЛ. Наружные обводы ПЛ в форме тела вращения, мощный ГЭД и большая энергия АБ (9700 кВтч) в сочетании с комплексом мероп-риятий по акустической защите обеспечили возможность создания маневренной, малошумной ДПЛ. Эти качества, а также современное торпедное и радиоэлектронное вооружение обеспечили ПЛ существенно большую эффективность, чем у ранее построенных отечественных ДПЛ.

В отличие от большинства однокорпусных иностранных ДПЛ ПЛ проекта 877 двухкорпусная, в связи с чем она имеет значительный полный подводный объём. Однако это позволяет повысить живучесть ПЛ за счет обеспечения надводной непотопляемости при значительных затопленных объемах корабля в аварийных ситуациях. С этой целью ПК корабля разделен прочным водонепроницаемыми переборками на шесть отсеков, а в междубортном пространстве расположены ЦГБ, продувание которых обеспечивает ПЛ запас плавучести, составляющий 32% от величины нормального водоизмещения.
