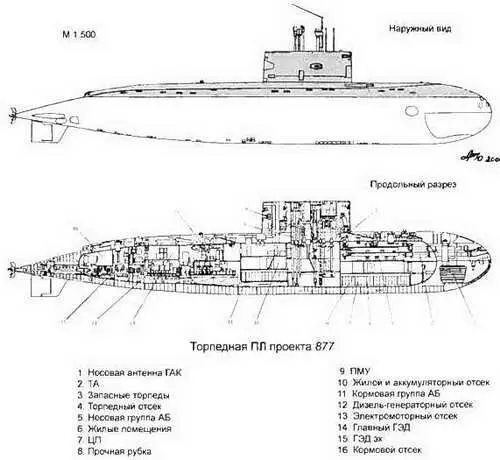

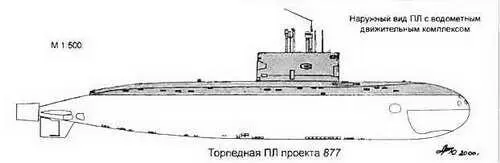

В целом по совокупности характеристик ДПЛ проекта 877 не уступает по эффективности современным ДПЛ иностранной постройки.

При разработке проекта 877 была предусмотрена возможность модернизации ПЛ в ходе их серийного строительства, что и было осуществление после создания нового энергетического оборудования (низкобортного ГЭД и более мощных ДГ), улучшенного ГАК и пр.

У усовершенствованных ПЛ была увеличена скорость полного подводного хода и дальность плавания в режиме РДП, дополнительно снижена шумность и пр. При этом наибольшая длина ПЛ была увеличена на 1,2 м.

В целом высокие ТТХ обеспечили конкурентноспособность ПЛ проекта 877 на мировом рынке. На основе базовой ПЛ проекта 877, созданной для отечественного ВМФ, были разработаны и построены несколько экспортных модификаций этой ПЛ, которые были поставлены в ряд стран, в частности:

- ПЛ проекта 877Э - в страны бывшего Варшавского договора (Польша, Румыния);

- ПЛ проекта 877ЭК- в развивающиеся страны (Алжир);

- ПЛ проектов 877ЭКМ и 636 - в промышленноразвитые страны (Китай, Индия)

* Поданным "Jane's Fighhng Ships 1999-2000"

Основные TTX*

Водоизмещение, т:

- надводное…2770

- полное подводное…4600

Длина наибольшая, м…90,2

Ширина корпуса наибольшая, м…8,6

Осадка средняя, м…5,7

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…300

Автономность, сут…80

Экипаж, чел…78

Энергетическая установка:

- тип…ДЭУ

- число х мощность дизелей, л.с…3 х 1900

- число х мощность ГЭД, л.с…1 х 2700 (на

средней линии вала), 2х 1350 (на бортовых линиях вала)

- число гребных валов…3

- число групп АБ х число

элементов группе…4x112

- запас дизельного топлива, т…410-420

Скорость полного хода, уз:

- надводная..13

- подводная…15

Дальность плавания (при скорости хода, уз), мили:

- в режиме РДП…14000 (7)

- подводная экономическая…450(2,5)

Вооружение Торпедное:

- число х калибр ТА, мм…6x533

- торпедный боезапас…24

Радиоэлектронное (состав)…БИУС, НК, ГАК,

РЛК набор средств радиосвязи

Большие, океанского типа ДПЛ проекта 641Б создавались с использованием энергетического оборудования ранее строившихся ДПЛ проекта 641, для которых характерна дизель-электромоторная схема энергоустановки (с дизелями на линии вала, как на ПЛ послевоенной постройки). Вместе с тем на ПЛ проекта 641Б впервые на отечественных ДПЛ установлено современное РЭВ (комплексы НК, ГАК, а также

БИУС). ПЛ оснащены автоматизированными системами управления кораблем и его техническими средствами. На ПЛ внедрены средства и мероприятия по акустической защите (противогидролокационными покрытиями облицован наружный корпус, нанесены звукоизолирующие покрытия на фундаменты механизмов и др.) Улучшены условия обитаемости экипажа ПЛ. Весь личный состав корабля обеспечен постоянными спальными местами - офицерский и старшинский состав размещен в каютах, рядовой - в кубриках.

ПЛ проекта 641 Б, в отличие от ранее строившихся отечественных ДПЛ, имеет только носовые ТА и увеличенный торпедный боезапас.

После ввода в строй серии ПЛ, которое продолжалось в течение 10 лет, ДПЛ проекта 641Б несли боевую службу в различных районах в т.ч. удаленных. Из боевого состава флота ПЛ были выведены, в основном, в 1995-1996 гг. Оставшиеся в строю ПЛ проекта 641Б в настоящее время находятся в составе Северного и Балтийского флотов.

* по данным III тома каталога "Оружие России Корабли и вооружение Военно-Морского Флота 1996-1997" M, АОЗТ "Военный парад", 1996 г.

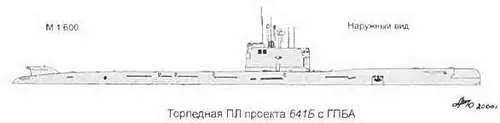

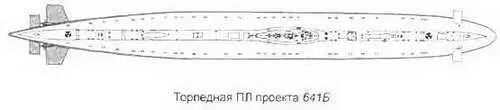

Торпедная ПЛ проекта 641Б

Основные ТТХ

Водоизмещение, т:

- надводное…3051

- подводное…3353

Длина наибольшая, м…77,8

Ширина корпуса наибольшая, м…7,8

Осадка средняя, м…7,0

Запас плавучести, %…ок.10

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…300

Автономность, сут…70

Экипаж, чел…42 (6 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность (тип) ДГ кВт…3 х 1475

("Garden Island Hedemora"/ ADI Type VB210)

- число x мощность (тип) ГЭД, кВт…1 х5400

("Jeumont-Shneider")

- мощность (тип) РСД, кВт… 100 (гидромотор

"Мс. Taggart Scott")

- число групп (тип) АБ…4 (ф. "Varta")

Скорость полного хода, уз.:

- надводная…10

- подводная…20

- в режиме РДП… … 10

Дальность плавания (при скорости хода, уз), мили:

- в режиме РДП 9000(10)

- надводная… 115000(10)

- подводная…32,6(21)

или 480 (4)

Вооружение

Ракетно-торпедное:

- число х калибр ТА, мм….6x533

- общее число ракет и торпед…24

- тип ракет…UGM-84C

"Sub-Harpoon"

- тип торпед…Мк 48 Mod 4

- число мин, принимаемых

взамен торпед… 44

Радиоэлектронное

- тип АСБУ…"Rockwell Intemation

SCCS Mr 3"

- тип системы

управления оружием…"Singer Librascope SCCS Мк"

- тип ГАК…"Thomson-Sintra Scylla"

с носовой, и бортовыми

наружными антеннами: - "GEC-Marconi Kariwara" (на SSG 73 и SSG 74) -"Thomson-Sintra Narama" (на SSG 75-78)

- тип РЛС:

- СОРС…"Argo AR 740"

- РЛС навигации и поиска…"GEC-Marconi Туре 1007":

- число и тип перископов…2 "Pilkington Optronics":

- СК 43 (поиска) - СН 93 (атаки)

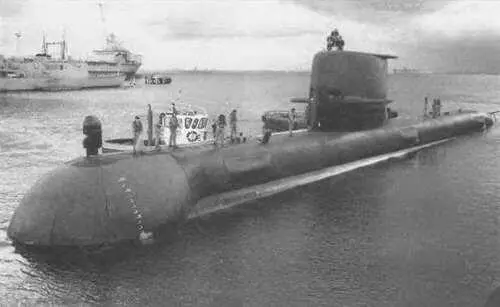

ДПЛ типа Collins предназначены как для решения задач ПЛО, так и для борьбы с БНК. Кроме того, в их функции входит наблюдение, сбор разведывательных данных, а также проведение специальных операций (высадка боевых пловцов и др.).

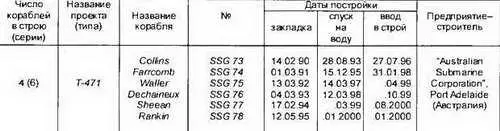

Первый контракт на строительство ДПЛ был выдан в июне 1987 г.

Постройка ДПЛ типа Collins на верфи "Australian Submarine Corporation" в Port Adelaide (Австралия) осуществляется путем сборки готовых секций, оснащенных всем необходимым оборудованием, доставляемым из Швеции.

Основным требованием к ДПЛ при их создании являлось обеспечение высокой акустической скрытности.
