Владимир Золотницкий - Автомобильные газовые топливные системы

Диафрагмы (19) и, частично, (15) автоматически регулируют подачу газа в соответствии с разрежением в диффузоре карбюратора. Из редуктора через патрубок (16) газ поступает в двигатель.

Двигатель работает при полной нагрузке.

Дроссельные заслонки карбюратора приближаются к положению полного открытия. Разрежение в полости (В) возрастает. Это увеличивает перепад давлений в полостях (В) и (Д), (В) и (Б), что в свою очередь приводит к возникновению дополнительных усилий, действующих на диафрагму (19) и клапан (6). По мере открытия клапана (6) увеличивается расход поступающего через него газа.

Разрежение в полости (Б) первой ступени редуктора также возрастает, растет перепад давлений в полостях (Б) и (Е). Под влиянием усилий, воздействующих на диафрагму (10), открывается клапан (13), через который устремляется газ. Чем больше становится нагрузка на двигатель, тем шире открываются клапаны (6) и (13), увеличивая подачу газа, что приводит к обогащению газовоздушной смеси, обеспечивая работу двигателя на полную мощность.

Ниже рассмотрены особенности конструкций редукторов-испарителейразных заводов-изготовителей.

Редуктор-испаритель низкого давления ОАО «Компрессор»Санкт-Петербургского завода (рис. 15) подходит для использования на автомобилях, как с карбюраторной, так и с инжекторной системой питания. Имеет небольшие габаритные размеры: диаметр – 160 мм, толщина 80 мм. Масса редуктора 1,5 кг.

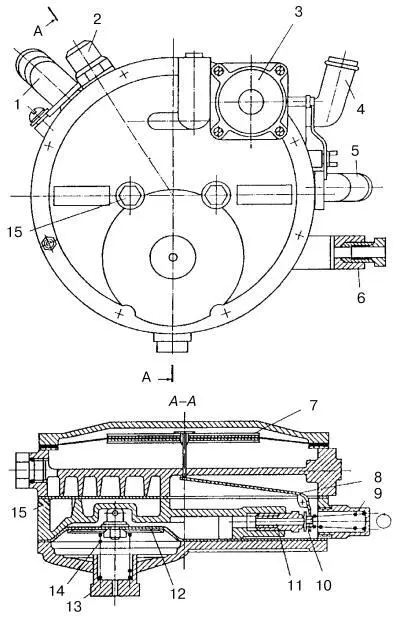

Рис. 15. Схема редуктора-испарителя низкого давления ОАО «Компрессор»: 1 – патрубок выхода газа; 2 – крышка пружины; 3 – пневматический клапан холостого хода; 4, 5 – штуцеры подвода и отвода теплоносителя; 6 – входной газовый штуцер; 7 – диафрагма второй ступени; 8 – рычаг клапана второй ступени; 9, 14 – пружины; 10 – клапан второй ступени; 11 – седло клапана второй ступени; 12 – диафрагма первой ступени; 13 – стакан – камера теплоносителя; 15 – болты.

Газ поступает в РНД через входной газовый штуцер (6) (с фильтрующим элементом для повышения надежности работы клапанов) в первую ступень, где проходит его испарение от теплоносителя в камере (15). Конструкция испарителя дает возможность поддерживать температуру газа на выходе из редуктора близкой к оптимальной на всех режимах работы двигателя. Теплоноситель из системы охлаждения подводится в редуктор через штуцеры (4) и (5). При запуске двигателя в режиме холостого хода клапан (10) закрыт усилием пружины (9). Газ поступает через канал холостого хода. Поступление газа происходит при открытии пускового пневматического клапана (3).

При открытии дроссельной заслонки результирующее усилие на клапан (10) и диафрагму (7) изменяется и открывает клапан. Газ поступает через канал в седле клапана второй ступени (11) и открытый клапан (10) в полость второй ступени, а затем выходит из редуктора через патрубок (1).

Двухступенчатый редуктор модели «САГА-6» обеспечивает работу как впрыскового, так и карбюраторного двигателя внутреннего сгорания на газе сжиженном нефтяном (ГСН) и компримированном природном газе (КПГ). Такая его универсальность является существенным достоинством по сравнению с редукторами других фирм, ориентированными в основном для работы на каком-то одном виде газового топлива.

На базе редуктора «САГА-6» для работы на компримированном природном газе создана модель «САГА-7».

В конструкцию редуктора-испарителя добавлен самостоятельный узел – редуктор высокого давления (РВД), непосредственно присоединенный к корпусу двухступенчатого редуктора низкого давления (РНД) и сообщающийся с его входом. Совмещение двухступенчатого РНД с РВД позволяет поддерживать на входе в РНД рабочее давление компримированного природного газа в пределах 0,5–1,2 МПа при максимальном входном давлении в РВД 20 МПа. Далее газобаллонная установка работает по традиционной схеме, также как для сжиженных газов. РВД обогревается посредством контактной теплопередачи от РНД. В корпусе РВД предусмотрен штуцер для подключения дренажного шланга отвода газа в атмосферу в случае его утечки в каком-либо соединении системы.

Внешний вид и рабочая схема унифицированных редукторов «САГА» приведены на рис. 16.

Рис. 16. Редукторы-испарители «САГА-6» и «САГА-7»: 1 – крышка второй ступени; 2 – диафрагма разгрузочного устройства; 3 – полость разгрузочного устройства; 4, 8, 11, 22 – пружины; 5 – полость второй ступени; 6 – диафрагма второй ступени; 7, 24 – рычаги; 9, 25 – клапаны; 10 – седло клапана второй ступени диаметром проходного сечения d3; 12 – дозатор; 13 – канал выхода газа диаметром проходного сечения d4; 14 – регулировочный винт холостого хода; 15, 30 – каналы соответственно подвода и отвода теплоносителя; 16 – канал обратной связи; 17 – канал, соединяющий полости высокого и низкого давления; 18 – полость первой ступени; 19 – подпружиненная полость первой ступени; 20 – винт регулировки давления первой ступени; 21 – диафрагма первой ступени; 23 – крышка первой ступени; 26 – седло клапана первой ступени с диаметром проходного сечения d2; 27 – канал слива конденсата из полости первой ступени; 28 – канал подвода газа с диаметром проходного сечения d1; 29 – корпус редуктора; 31 – канал для подсоединения к впускному трубопроводу двигателя или задроссельному пространству карбюратора; 32 – канал слива конденсата из полости второй ступени; 33 – редуктор высокого давления.

Для работы на газовом топливе переключатель вида топлива на панели приборов устанавливают в положение «Газ». При включенном зажигании газ под давлением 0,15–0,5 МПа поступает в полость (18) первой ступени редуктора-испарителя или непосредственно из баллона (при работе на ГСН), или из теплообменника (при работе ан КПГ), или из редуктора высокого давления (33) (при работе на сжиженном природном газе).

Во время пуска двигателя стартером в его впускном трубопроводе создается разрежение, которое через шланг передается в полость (3) разгрузочного устройства. Под действием перепала давлений возникающая на диафрагме (2) разгрузочного устройства сила сжимает пружину (4), освобождая рычаг (7) клапана (9) второй ступени.

Разрежение воздействует на диафрагму (6) второй ступени. Газ из полостей (19) первой ступени поступает в полость (5) второй ступени, где его давление снижается до величины 0,04 МПа и поддерживается на этом уровне на всех режимах работы двигателя.
