Применение обратной связи между полостями (5) и (19) позволяет обеспечить устойчивую и экономичную работу двигателя на переходных режимах, т. е. при резком открытии и закрытии дроссельных заслонок карбюратора.

В зависимости от мощности двигателя автомобиля подбирают редуктор, обеспечивающий соответствующую подачу. Для обеспечения постоянного оптимального давления в первой ступени редуктора фирма-разработчик «САГА» перед установкой на автомобиль регулирует его на специальном оборудовании. В полость первой ступени подается сжатый воздух. При помощи регулировочного винта (20) оптимальное давление в первой ступени устанавливается с достаточной точностью. После длительной эксплуатации редуктора эту регулировку рекомендуется повторить.

Примечание. Проходные сечения редукторов-испарителей «САГА-6» позволяют гарантированно обеспечивать работу двигателей рабочим объемом 4,2 л, 5,5 л и 7 л соответственно.

Все три редуктора имеют общую конструкцию и отличаются только проходными сечениями седел клапанов первой d2 и второй d3 ступеней и диаметрами входного канала, подводящего газ d1, и канала выхода газа d4 (см. таблицу на рис. 16).

ДОЗАТОР С ШАГОВЫМ ЭЛЕКТРОДВИГАТЕЛЕМ– изменяет проходное сечение отверстия подачи газа по команде ЭБУ газа, тем самым четко отслеживая количество последнего.

ВИЛКА-ТРОЙНИКнаходится на трубопроводе низкого давления, который соединяет редуктор и смеситель. Она предназначена для подачи газа к обеим камерам карбюратора. На вилке-тройнике предусматривают один или два винта (винт или винты регулировки мощности), которые служат для регулировки количества газа, поступающего в двигатель через смеситель. Для увеличения мощности винты следует вращать против часовой стрелки, для уменьшения мощности и сокращения расхода газа – по часовой стрелке.

Управление режимами работы двигателя производится с помощью переключателя «Газ-Бензин», расположенного в салоне автомобиля, в удобном для водителя месте, на приборной панели.

Прежде чем переключиться с бензина на газ, необходимо дождаться полного израсходования остатка бензина в поплавковой камере карбюратора. Для этого при работающем на бензине двигателе переключить клавишу «Газ-Бензин» из положения «Бензин» в нейтральное положение и подождать 15–20 сек, пока двигатель не начнет работать с перебоями. Только после этого можно перейти в режим «Газ». Переключение с газа на бензин можно осуществлять, минуя нейтральное положение клавиши.

Вышеуказанные операции следует проводить только при работающем двигателе на месте или в движении.

На некоторых моделях отечественных газовых систем устанавливались переключатели с четырьмя фиксированными положениями. Четвертое положение отвечало за режим впрыска газа в карбюратор с целью обогащения смеси.

Этим режимом пользуются также для пуска холодного двигателя сразу на газовом топливе или после длительной стоянки, если двигатель не пускается с первого раза. Продолжительность нажатия на кнопку 1–2 сек, число нажатий перед пуском 2–3 раза.

Внимание!Переключать двигатель в режим «Газ» в холодное время года (при температуре воздуха от –5 °C и ниже) допускается только после прогрева двигателя на бензине до 40–50 °C.

В холодное время года перед продолжительной парковкой автомобиля за 150–200 м до остановки следует переключать двигатель на бензин.

СМЕСИТЕЛЬ– это устройство, обеспечивающее приготовление газовоздушной смеси в соотношении примерно 1:14 (газ: воздух). Смесители различаются по конструкции и по принципу работы. Поэтому для определенной марки двигателя следует выбирать соответствующий смеситель.

Наиболее простым типом смесителей является газовый штуцер (рис. 17) в сочетании с карбюраторами типа «Солекс» и «Вебер» производства Дмитровградского автоагрегатного завода.

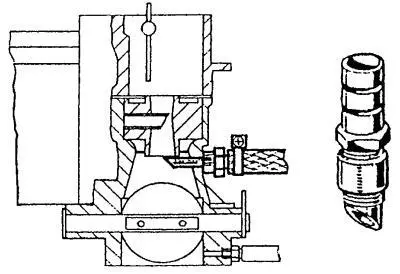

Рис. 17. Газовый штуцер и его установка в карбюраторе.

При монтаже штуцеров в стенках и диффузорах первой и второй камер карбюраторов просверливают два отверстия диаметром 8 мм в местах наибольшей скорости истечения газов, т. е. в самых узких местах диффузоров. Далее нарезают резьбу М10 и ввинчивают штуцеры до центра диффузоров так, чтобы их конусы были направлены вниз, как показано на рисунке. На штуцерах крепят хомутами газоподводящие патрубки. Такой карбюратор-смеситель обеспечивает относительную стабильность регулировочных характеристик холостого хода двигателя.

В автомобилях, оборудованных системой впрыска топлива, используют специально сконструированные смесители кольцевого типа, устанавливаемые в воздушном канале перед дроссельной заслонкой (рис. 18).

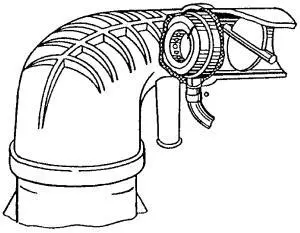

Рис. 18. Установка смесителя для двигателей с системой впрыска топлива.

При проектировании смесителей принимают в расчет диаметр воздушного канала перед дроссельной заслонкой, объем двигателя и конструкцию датчика расходомера воздуха.

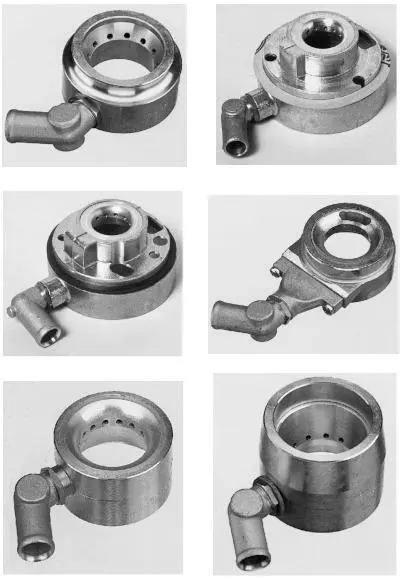

Рис. 19. Газовые смесители для двигателей с системой впрыска топлива.

Использование смесителей кольцевого типа (рис. 19) облегчает подбор смесителя индивидуально для каждого впрыскового двигателя. В настоящее время изготавливаются разнообразные смесители для более, чем трех десятков типов автомобилей отечественного и иностранного производства. Смесители обеспечивают эксплуатационные и динамические характеристики автомобилей, работающих на газе, минимально отличающиеся от тех же характеристик при работе двигателя на бензине.

ФОРСУНКИ– применяются для подачи газа в цилиндры двигателя, выполнены в виде трубок с определенным внутренним сечением, зависящим от литража двигателя. Они устанавливаются при переоборудовании под газовое топливо двигателей с распределенным впрыском. Их располагают в непосредственной близости с бензиновыми форсунками.

В состав оборудования, устанавливаемого на автомобиль, для работы двигателя на сжиженном нефтяном газе (ГСН), входят следующие элементы (рис. 20): баллон (1), фланец (2), к которому прикреплен блок запорно-предохранительной арматуры (3).

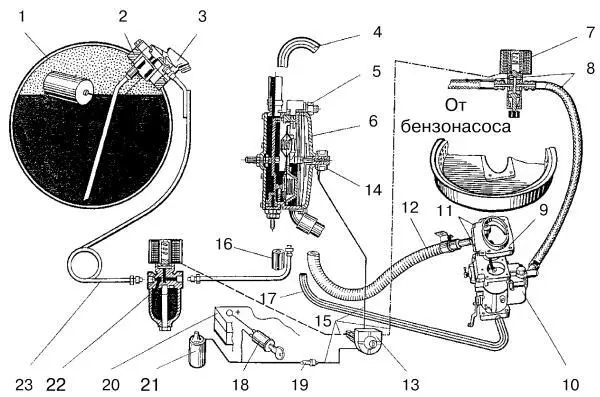

Рис. 20. Схема газобаллонной установки для работы на газе сжиженном нефтяном: 1 – баллон для ГСН; 2 – фланец; 3 – блок запорно-предохранительной арматуры с заправочным устройством и вентиляцией; 4 – шланг к штуцеру водяного насоса; 5 – винт регулировки давления во второй ступени редуктора; 6 – редуктор-испаритель низкого давления; 7 – электромагнитный бензиновый клапан; 8 – шланг подачи бензина; 9 – смеситель; 10 – карбюратор; 11 – винты регулировки; 12 – шланг газовый низкого давления; 13 – переключатель вида топлива; 14 – электромагнитный клапан; 15 – электрическая цепь; 16 – шланг подачи теплой воды от отопителя салона; 17 – вакуумный шланг; 18 – замок зажигания; 19 – предохранитель; 20 – аккумулятор; 21 – катушка зажигания; 22 – электромагнитный газовый клапан с фильтром; 23 – газопровод высокого давления.
