Секторный прицел насечен через 100 м. В сложенном положении планки обеспечивается стрельба на дальности от 200 до 800 м, при откинутом (т.е. в варианте стоечного прицела) - от 800 до 1800 м. Диоптр, используемый в сложенном положении, и целик с треугольной прорезью выполнены на подвижном хомутике. Вертикальная регулировка мушки выполняется поднятием ее за предохранительную скобу с последующим многократным круговым вращением. Затем скоба ставится на место. Горизонтальная регулировка заключается в передвижении самой мушки внутри рамки. Для такой регулировки требуется специальный ключ.

Рассыпная звенчатая патронная лента снаряжается только в заводских условиях. Снаряжение 50-зарядной неразборной ленты патронами возможно в полевых условиях. Ленты могут соединяться между собой, что обеспечивает непрерывное ведение огня. Коробка на 50 патронов крепится с левой стороны пулемета, на 250 патронов - устанавливается рядом с ним.

Пулемет взводится передергиванием ручки затворной рамы до упора и последующим возвращением ее в переднее положение. Только после этого предохранитель переводится в положение «SAFE», при этом буква «S» становится видна с правой стороны затвора. Пулеметчик нажимает две защелки в тыльной части верхней крышки приемника и поднимает ее в вертикальное положение. После этого вставляется лента, открытой частью звеньев вниз, поперек лотка приемника. При этом первый патрон располагается напротив фиксатора, справа. Крышка опускается. Рычажок предохранителя переводится в положение «F» (огонь). При нажатии на спусковой крючок носик шептала опускается и, затворная рама под действием возвратно-боевой пружины начинает двигаться вперед вместе с затвором. Расположенный в верхней части системы питания выступ выталкивает первый патрон из ленты.

Рычаг запирания, толкаемый затвором, отходит вниз. Патрон полностью досылается в патронник, выбрасыватель входит в зацепление с проточкой гильзы, а донце гильзы входит в выемку зеркала затвора. Выбрасыватель подается назад, сжимая пружину, затвор останавливается. В это время шток газового поршня с затворной рамой продолжают движение. Рычаг запирания опускается перед боевым упором на дне ствольной коробки. Дальнейшее поступательное движение штока заставляет кулису рычага запирания вращаться на оси вперед и запирать затвор. На последней стадии движения выступ на затворной раме бьет по ударнику, происходит выстрел.

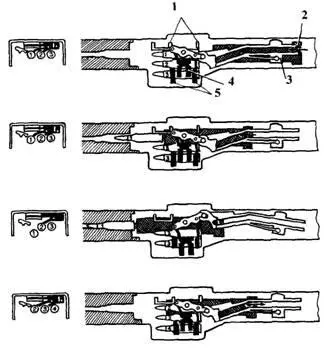

Работа системы питания пулемета MAG: I - направляющие приемника, 2 - ролик затвора, 3 - кулиса, 4 -лента, 5 - внутренние пальцы

Часть пороховых газов поступает в газовый регулятор, а затем заставляет газовый поршень двигаться назад. Кулиса рычага запирания начинает снова вращаться и, по мере движения штока, выводит рычаг из зацепления с боевым упором коробки. Рычаг запирания толкает затвор, выбрасыватель извлекает стреляную гильзу. Связь штока поршня с запирающим рычагом через качающуюся кулису смягчает удары при высоком темпе стрельбы и делает работу системы запирания плавнее и надежнее. Выбрасыватель толкает гильзу к отверстию в штоке поршня, откуда она через окно в днище ствольной коробки выбрасывается наружу.

Откатываясь назад, затворная рама сжимает возвратно-боевую пружину, а затем, ударившись об амортизатор, снова начинает двигаться вперед. Если спусковой крючок остается нажатым, то цикл повторяется.

Двухступенчатая система подачи обеспечивает равномерное передвижение ленты при ходе затвора вперед и назад. Сверху на остове затвора расположен подпружиненный ролик, который входит в фигурный паз крышки приемника. В тыльной части он имеет шарнир, а передняя соединяется с коротким рычагом. Этот рычаг качается так, что, когда одно его плечо идет к оси ствола, другое выходит из паза. При этом на одном плече есть внутренний палец подавателя, на другом - два внешних. Таким образом, когда затвор движется вперед, ролик входит в прямой участок паза, а после захвата патрона в ленте проходит в изогнутую часть. Это приводит к смещению ролика вправо, что соответственно отклоняет рычаг влево, и внутренний палец подавателя захватывает ближайший патрон, а два внешних проталкивают его наполовину длины вперед относительно продольной оси пулемета. Когда затвор движется назад, ролик поворачивает по пазу влево. Рычаг идет вправо так, что внутренний палец подтягивает ленту на полшага и первый патрон останавливается у фиксатора, готовый для досылания в патронник. Внешние пальцы зацепляют следующий патрон.

На пулемет в передней части газового цилиндра монтируются сошки, которые могут поворачиваться в поперечной плоскости, позволяя вести стрельбу со склона, не нарушая линию прицеливания. Имеющийся на каждой ноге сошки выступ входит в отверстие по обеим сторонам ствольной коробки и надежно фиксируется.

Станком служит складная тренога с механизмами горизонтального и вертикального наведения. Для уменьшения влияния отдачи на меткость стрельбы и снижения механических нагрузок на пулемет FN разработала т.н. мягкую схему станка, при которой пулемет крепится в люльке станка через амортизирующее устройство. В Дании для MAG разработали ряд облегченных треножных станков D1SA.

FN выпускала три основные серии пулеметов MAG: Модель 60-2, единый пулемет, известный в 15 модификациях; авиационные пулеметы Модели 60-30 и танковые Модели 60-40. Модели 60-J0 и 60-40 не имеют прикладов, сошек и собственных прицельных приспособлений. Была разработана также Модель 10-10 с укороченными стволом и прикладом (т.н. модель для джунглей), но она не нашла спроса. Для частей специального назначения создана спаренная автомобильная установка с единым или раздельным спуском.

Для замены ствола необходимо рычажок предохранителя повернуть вправо в положение «SAFE», при этом затвор должен находиться в крайнем заднем положении. Если оружие не было заряжено, его необходимо поставить на боевой взвод. Разряжать оружие необязательно. Защелка рукоятки вводится в паз муфты ствола, головка замыкателя ствола, расположенная на левой части ствольной коробки, утапливается, рукоятка для переноски откидывается в вертикальное положение и снимается вперед. Затем ствол отделяется движением вперед. Для установки ствола необходимо, удерживая рукоятку в вертикальном положении, положить ствол на выступающую часть газовой каморы, затем подать назад. Газовый регулятор войдет в газовую камору, а секторная нарезка ствола войдет в секторные прорези муфты. Затем надо повернуть ручку вправо и ввести ствол в зацепление с муфтой. Замыкатель автоматически зафиксирует ствол.
