Семен Федосеев - Оружие современной пехоты. Иллюстрированный справочник Часть II

Хотя для использования в качестве ручного MAG с его массой «тела» 11 кг явно тяжеловат, он заслужил большую популярность надежностью работы и высокой точностью стрельбы и состоит на вооружении в армиях Аргентины, Бельгии, Канады, Кубы, Эквадора, Индии, Индонезии, Израиля, Кувейта, Ливии, Малайзии, Нидерландов, Новой Зеландии, Перу, Катара, Сьерра-Леоне, Сингапура, ЮАР, Швеции, Танзании, Уганды, Великобритании, Ирландии, США, Венесуэлы, Зимбабве и др. Всего более чем 75 странами закуплено более 150 тыс. пулеметов. Для поставок в Швецию производилась 6,5-мм модификация М58. MAG выпускается по лицензии в Индии, Швеции, Великобритании (где состоит на вооружении под обозначением L7A1 и А2), Ирландии, США, а также в Сингапуре («Тип 74» с облегченным стволом) и на Тайване. Пулеметы зарубежного производства имеют ряд отличий - прежде всего, в органах управления. Наибольшее количество пулеметов произведено в США, где под маркой М240 он устанавливается на танки (М240Т), БМП (М240С), вертолеты и БТР (М240Е1). Устройство М240 соответствует MAG Модели 60-40 последних модификаций с питанием от американской ленты типа Ml 3- Характеристики Патрон - 7,62x51 НАТО Масса оружия - 10,85 кг с прикладом и сошкой Длина оружия - 1260 мм Длина ствола - 545 мм Нарезы - 4 нареза, шаг 305 мм

Прицельные приспособления - мушка, секторный прицел Начальная скорость пули - 840 м/с Темп стрельбы - 600-1000 выстр./мин Дальность эффективного огня - 1200 м

В 1932 г. в Великобритании прошли сравнительные испытания различных ручных пулеметов с целью выбора системы для перевооружения британской армии. Лучшим оказался чешский ZB-26 «Зброевка Брно» с коробчатым магазином. После некоторой модернизации, осуществленной чешскими конструкторами Вацлавом Холеком и Антоном Мареком (ZGB33 под патрон .303 «бритиш сервис») и технологической доводки пулемет в 1937 г. стали производить в Англии в г. Энфилд. Название пулемета составили по первым двум буквам городов Брно и Энфилд. К июню 1940 года более чем 30 тыс. единиц оружия было произведено и поставлено в войска. Пулеметы этой системы изготовлялись только в Энфилде.

Первый образец получил обозначение Mk 1. Пулемет Мк 2 имел такую же длину ствола, упрощенный прицел и единую сборку «прицел - газовый регулятор - мушка», которая впоследствии выполнялась из трех разных частей (послевоенная переделка Мк 2/1 имела упрощенную рукоятку взведения). Пулемет не имел дополнительной рукоятки под прикладом. Эти изменения, направленные на упрощение производства, увеличили вес с 10,04 кг до 10,52 кг. Пулеметы Мк 3 имели более короткий ствол, и их вес был снижен до 8,76 кг. Пулеметы Мк 4 обладали еще более коротким стволом, и их вес был снижен до минимума, допустимого при стрельбе сравнительно мощными патронами калибра .303. Примечательно, что пулеметы «Брен» калибра .303 еще встречаются в армиях слаборазвитых государств и периодически всплывают в ходе многочисленных локальных конфликтов.

Пулеметы «Брен» L4 калибра 7,62 мм стали выпускаться после решения 1956 г. о принятии единого 7,62-мм патрона НАТО на снабжение английской армии.

Автоматика пулемета «Брен» действует на основе отвода части пороховых газов из канала ствола. Это сочетается с коротким ходом ствола назад для частичной компенсации действия отдачи на оружие. При выстреле ствол, сошка, затвор и газовая камера откатываются назад по направляющим ствольной коробки приблизительно на 6 мм. Движение гасится поршневым амортизатором с пружиной. Когда энергия поглощена, пружина амортизатора разжимается и возвращает откатившиеся части и механизмы в переднее положение. Часть пороховых газов устремляется через отверстие в стенке канала ствола, проходит через газовый регулятор, давит на газовый поршень и отбрасывает его в заднее положение.

Запирание канала ствола - перекосом затвора. Стойка штока газового поршня входит в затворную раму, и две наклонные плоскости прижимают заднюю часть затвора вверх, запирая его на боевые упоры в верхней части ствольной коробки. Во время обратного движения хвостовик штока поршня проходит расстояние около 32 мм, во время которого затвор остается полностью запертым. При дальнейшем движении наклонная поверхность на хвостовике штока опускает заднюю часть затвора, отпирая канал ствола. Качающееся движение затвора обеспечивает экстракцию гильзы, которая сначала извлекается из патронника, а затем, во время обратного движения затворной рамы, выбрасывается кулачком выбрасывателя. Неподвижный отражатель проходит по пазу затвора, и гильза выталкивается через вырез в хвостовике штока газового поршня.

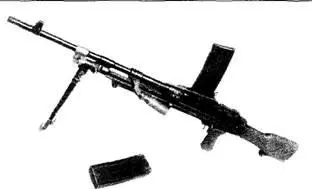

Ручной пулемет "Брен" L4

Во время отката газового поршня возвратно-боевая пружина сжимается, накапливаемая ею энергия совместно с амортизатором посылает поршень вперед. Пружина амортизатора тормоза отката обладает низким коэффициентом восстановления, поэтому скорость движения газового поршня вперед невысока, что и позволяет поддерживать темп стрельбы около 500 выстр./мин. Выступы подавателя в верхней передней части затвора выталкивают патрон из магазина, установленного вертикально сверху ствольной коробки, и далее направляют его вниз. Когда патрон полностью дослан в патронник, движение затвора прекращается. Газовый поршень движется вперед за счет оставшейся энергии возвратно-боевой пружины, две наклонные плоскости поднимают заднюю часть затвора, запирая его. Наклонные плоскости во время выстрела остаются под затвором и удерживают его запертым. Газовый поршень продвигается еще на 32 мм, и выступ затворной рамы бьет по ударнику.

Предохранитель разъединяет спусковой крючок и шептало посредством разобщителя, выступ которого удерживает шток газового поршня за вырез. Считается, что это не очень удачное решение, поскольку при падении или ударе газовый поршень может выйти из зацепления, а ведь он воздействует на ударник.

Газовый регулятор имеет четыре положения, открывающих отверстия разного диаметра. Следует заметить, что энергия газов используется только очень короткое время, а затем газы выходят наружу через отверстия в стенках газовой камеры.

Смена ствсяа занимает несколько секунд. Надо поднять замыкатель ствола и потянуть ствол за рукоятку переноски вперед. При стрельбе с темпом 120 выстрелов в минуту необходимо менять ствол каждые 2,5 минуты.

Пулемет может вести огонь как в непрерывном, так и в одиночном режимах. Шептало имеет посередине окно, через которое проходит рычаг разобщителя. Когда переводчик установлен в положение одиночного огня, разобщитель поднимается на траекторию движения газового поршня, который нажимает на него, когда движется вперед. Это заставляет разобщитель опускаться в окно шептала, которое освобождается для подъема и удержания поршня во взведенном положении. Нажатие спускового крючка опускает разобщитель. Когда переводчик поставлен на непрерывный огонь, разобщитель опускается вниз через окно шептала, его верхняя часть не мешает движению газового поршня. Стрельба продолжается до тех пор, пока не будет отпущен спусковой крючок или не будут 1 израсходованы патроны.
