Запуск осуществляется пороховым газогенератором (вы- шибным двигателем) в задней части пластикового, армированного стекловолокном ТПК Маршевый двигатель включается на безопасном удалении от оператора. Время полета ПТУР на дальность 1 000 м составляет 11 секунд.

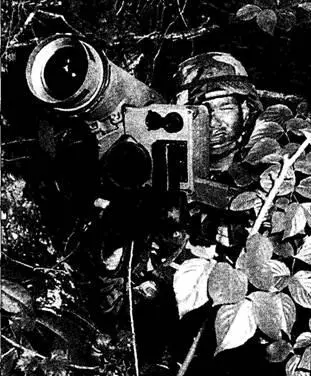

Противотанковый ракетный комплекс «Дрэгон» голландских морских пехотинцев

На передней части контейнера крепится складная опора. Опора включает стержень, верхнюю вилку и откидную сошку- двуногу. Общая длина ПТРК - 1154 мм. При стрельбе оператор обычно располагается в положении сидя или на коленях, передняя часть ТПК опирается на двуногу, а средняя - на плечо оператора. В походном положении контейнер с ПТУР носится на ремне, перед пуском к нему крепится оптический прицел - прибор наведения. Последний включает приемник ИК излучения трассера, следящее устройство (оптический координатор), пульт управления, батарею, В бою на два ПТРК выделяется один подносчик боекомплекта.

Кроме США «Дрэгон» состоит на вооружении армий еще 15 государств, в том числе Израиля, Иордании, Ирана, Испании, Марокко, Нидерландов, Таиланда, Саудовской Аравии, Швейцарии.

К «Дрэгон II» (1980 г.) созданы несколько модернизированная БЧ и тепловизионный прицел AN/TAS-5 с дальностью обнаружения целей 1000 м, полем зрения 6,8x3,4 градуса. Заметим, что «Дрэгон II» был создан в качестве «временной меры» до поступления принципиально нового ПТРК. В качестве такового рассматривались ПТРК «Милан» и RBS-56 «Билл».

Схема устройства ПТРК«Дрэгон»

Однако в 1989-1990 г. «МасДоннел Дуглас» создала «Дрэгон III» («Супер Дрэгон»), имеющий ряд серьезных новшеств:

- ПТУР снабжена выдвижным головным штырем с передним кумулятивным зарядом; штырь обеспечивает подрыв основного заряда БЧ на оптимальном расстоянии от брони для формирования кумулятивной струи, а передний заряд инициирует подрыв элемента динамической защиты цели;

- усиление реактивного двигателя позволило повысить максимальную скорость ПТУР до 200 м/с (средняя скорость - 95 м/с), дальность стрельбы до 1500 м при сокращении времени полета - 8,6 с на 1500 м и 6,5 с на 1000 м;

- введен новый комбинированный прицел типа «день - ночь» с электронной стабилизацией полей зрения, что позволило вести огонь ночью на дальности до 750 м.

При задержке решения армии США о закупке «Дрэгон III» фирма выпустила «Дрэгон II Плас» с той же ПТУР для продажи Египту. Однако в начале 90-х годов «Дрэгон III» был закуплен для армии и морской пехоты США.

Характеристики «Дрэгон»/»Дрэгон II»/»Дрэгон III» Система управления - полуавтоматическая по проводам Масса ПУ - 14,6/15,4/16,97 кг

Максимальная дальность стрельбы - 1000/1000/1500 м Максимальная скорость полета ПТУР - 100/100/200 м/с Калибр ПТУР - 122/140/140 мм Масса ПТУР с ТПК - 10/10/10,1 кг Бронепробиваемость - 430/500/500-950 мм Длина ПТУР с ТПК - 744/852/852 мм

В начале 80-х годов начались проработки ПТРК третьего поколения, который бы обеспечивал поражение всех типов основных боевых танков с высокой вероятностью и максимальное сокращение времени на поражение одной цели, снижение дымообразования и ИК излучения при пуске. Ракета должна была поражать цель сверху. В 1984 г. в США начались работы по программе «Рэтглер», вскоре переименованной в AAWS. Переносной ПТРК с расчетом из одного человека, разрабатываемый по этой программе для замены «Дрэгон», получил обозначение AAWS/M (Anti-Armour Weapon System/Medium - «противоброневая» система оружия средней дальности). К разработке были привлечены три фирмы, осуществлявшие разные подходы к ПТРК нового поколения: «Форд Аэроспэйс» вела работы над системой с управлением по лучу лазера, «Хьюз Эйркрафт» - с передачей команд по волоконно-оптическому кабелю, «Текас Инструменте» - с реализацией принципа «выстрелил и забыл».

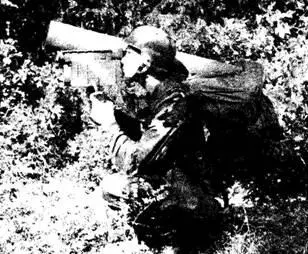

Противотанковый ракетный комплекс Джавеллин на испытаниях

Принцип «выстрелил и забыл» (FAF - «faire and forget») снижает уязвимость расчета, повышает скорострельность и позволяет фактически исключить установку, поскольку отпадает необходимость сопровождения цели прицелом после пуска. Этот принцип, вместе со схемой поражения цели сверху, был выбран для комплекса AAWS/M. С 1988-1989 г. «Текас Инструменте» продолжила разработку совместно с «Мартин Мариетга» (ныне «Локхид Мариетта»). Работу задержали сложности производства тепловизионного датчика для головки самонаведения (ГСН) ракеты. Испытания начались только в 1993 г., в 1994 г. министерство обороны США выдало первый заказ. В 1996 г. началось производство первой партии ПТРК AAWS/M «Джавеллин» («копье»).

ПТРК состоит из двух основных элементов - ТПК с ПТУР и стартовым вышибным двигателем и блок наведения (CLU). ТПК снабжен съемными восьмигранными крышками и рукояткой для переноски, на марше крепится на снаряжении горизонтально за спиной. Блок наведения включает прицел, механизм пуска и батарею, имеет две рукоятки управления. Комбинированный прицел имеет кратность увеличения 4х и 9х и включает два канала - дневной и ночной (ТПВ прибор второго поколения). ТПК и блок наведения быстро крепятся друг к другу, так что вся подготовка к выстрелу занимает около 30 секунд. Пуск - с плеча. В собранном положении ТПК располагается под некоторым углом возвышения относительно линии визирования. Это обеспечивает быстрое выведение ракеты на траекторию выше цели и атаку цели с пологого пикирования.

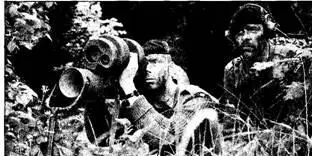

Противотанковый ракетный комплекс «Джавеллин» на позиции

ПТУР построена по нормальной аэродинамической схеме, имеет складные (убираемые в корпус подобно «Тоу») 8 крыльев и 4 руля-стабилизатора. В головной части ПТУР установлена ГСН с тепловизионным датчиком в фокальной плоскости и блоком программного управления. В памяти блока заложены оцифрованные тепловые сигнатуры танков, так что ГСН не реагирует на тепловые «ловушки» и посторонние теплоконтрастные цели. При наведении оператор фиксирует цель в поле зрения прицела, ГСН захватывает ее, о чем подает сигнал оператору. ПТУР имеет двухрежимный твердотопливный двигатель. При подлете к цели срабатывает датчик массы, и инициируется подрыв БЧ, формирующей кумулятивное ударное ядро. Атака цели сверху позволила снизить размеры и массу БЧ, повысить скорость ПТУР и дальность стрельбы.
