Семен Федосеев - Оружие современной пехоты. Иллюстрированный справочник Часть II

Индикатор световых помех 9С469МЗ полагается один на шесть ПУ и предназначен для предупреждения операторов о появлении световой помехи в поле зрения прицела.

На походе IITPK с двумя снарядами переносится в двух наспинных вьюках весом 22,5 и 26,5 кг. Расчет из трех человек может переносить ПУ и боекомплект в 8 ПТУР. В бою ПТРК в боевом положении может переноситься расчетом за скобы треноги. Оператор обычно располагается лежа слева от ПУ, но может вести стрельбу и «с колена».

«Фаготы» устанавливались на БМП-1 и БМП-2, БМД-1 и БМД- 2, легком вездеходном автомобиле ЛуАЗ-967М и др. «Фагот» состоит и на вооружении армий бывших союзников СССР по ОВД, а некоторыми и производится по лицензии.

Характеристики ПТРК со снарядом 9М111(9М111-2)/ 9М111М.

Система управления - полуавтоматическая с передачей команд по проводам Масса ПУ - 22,5 кг

Максимальная дальность стрельбы - 2000/2500 м Минимальная дальность стрельбы - 70/75 м Средняя скорость полета ШУР - 186/177 м/с Калибр ПТУР - 120 мм Масса ПТУР с ТПК - 13/13,2 кг Масса боевой части - 1,75 кг (9М111М) Масса заряда ВВ - 1,0 кг (9МШМ) Бронепробиваемость (под углом 60 градусов к нормали) - 200/230 мм

Размеры ПТУР с ТПК - 1098x150x25 мм Техническая скорострельность - 3 выстр./мин Углы наведения по азимуту - 360 градусов Углы наведения по углу места - + 20 градусов Время перевода из походного положения в боевое - 1 минута

Время перевода из боевого положения в походное - 2,5 минуты

ПТРК «Конкурс» (АТ-5 Spandler) был также разработан под руководством в ЦКБ-14. В 1966 г. Миноборонпром объявило конкурс на разработку возимого ПТРК с полуавтоматическим управлением. ЦКБ-14 (КБП), стремившееся максимально унифицировать новую разработку под шифром «Гобой» с комплексом «Фагот», добилось пересмотра тактико-технических требований, и в 1970 г. были начата разработка по новым ТТТ, а проектируемый ПТРК получил обозначение «Конкурс». На вооружение он был принят в 1974 г. как средство мотострелкового полка и дивизии. ПТРК имеет максимальную дальность стрельбы 3500 м и более известен как вооружение боевых машин - БМП-2, БМД-3, БТРД-РД, боевой машины 9П148. Однако он может также использоваться в качестве переносного на унифицированной с «Фаготом» пусковой установке 9П135М.

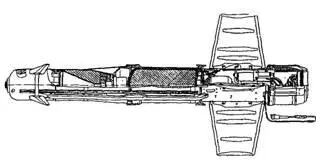

Противотанковая управляемая ракета 9M113 ПТРК «Конкурс»

ПТУР 9М113 «Конкурс» построена по аэродинамической схеме «утка». В носовой части расположен блок рулевого управления с двумя рулями с электроприводом, за ним - кумулятивная БЧ с индексом 9Н131, далее аппаратурный отсек (гироскоп, раскладчик команд, аккумуляторная батарея, безынерционная катушка с проводом). Хвостовую часть занимают разгонно-маршевая двигательная установка, на корпусе которой закреплены четыре трапециевидных складных крыла, и источник ИК излучения (лампа-фара). Стартовая масса 9М113 - 14,5 кг, в контейнере - 25,2 кг, длина - 1260 мм, бронепробиваемость - 600 мм. Масса провода для стрельбы на 4000 м - 0,74 кг.

В 1986 г. появилась модернизированная ПТУР 9М113М «Конкурс-М» (упоминается также как «Удар»), Она имеет скорость до 250 м/с и тандемную БЧ для поражения целей с динамической защитой. При калибре 125 мм «приведенная» бронепробиваемость составляет по нормали 750-800 мм гомогенной брони. В сочетании с новым тепловизионным прицелом «Мулат» (1ПН86-1), крепящимся справа от основного прицела, это намного повысило эффективность ПТРК Правда, при массе ПТУР 26,5 кг общая масса ПТРК с ПУ 9П135М-1 достигает 64,5 кг. Дальность стрельбы днем - до 3500-4000 м, ночью - 2500 м, т.е. полностью перекрывает диапазон видимости на поле боя.

Состоит на вооружении армий России, стран СНГ и ряда государств. ПТУР 9М113 использован в индийском ПТРК «Пламя».

ПТРК «Фагот» и «Конкурс» могут использоваться и как вооружение защищенных огневых комплексов (типа «Горчак») при фортификационном оборудовании местности. Характеристики «Конкурс-М»

Система управления - полуавтоматическая по проводам Масса ПУ - 38 кг

Максимальная дальность стрельбы - 4000 м Минимальная дальность стрельбы - 70 м Средняя скорость полета ПТУР - 180 м/с Калибр ПТУР - 125 мм Масса ПТУР с ТПК - 26,5 га- Масса БЧ - 2,75 га- Масса заряда ВВ - 1,5 кг Бронепробиваемость - 800 мм

В 1978 г. «Фагот» был дополнен легким ПТРК 9К115 «Метис» (АТ-7 Saxhorn) - средством ротного подчинения, созданным тем же тульским КБ приборостроения.

ПТРК состоит из ТПК с ПТУР 9М115 и ПУ 9П151. ПУ собрана на складной треноге. Прицел-прибор наведения - перископический, коленчатой конструкции с регулируемым положением окуляра и кратностью увеличения 6х, крепится с левой стороны ниже направляющей. Под направляющей размещен контейнер с аппаратурой управления. ПУ имеет маховички наведения, смонтированный с левой стороны ПУ спусковой механизм снабжен флажковым предохранителем. Ноги станка ПУ имеют шарнирное крепление с зажимами.

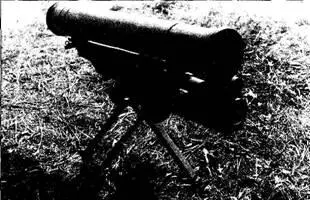

Противотанковый ракетный комплекс Метис-М

Контейнер с ПТУР 9М115 крепится на направляющей. ПТУР построена по аэродинамической схеме «утка», имеет трехлопастное складное крыло в хвостовой части, два руля - в головной, кумулятивную БЧ, маршевый двигатель с соплами по бокам ракеты, безынерционную катушку с проводом. Перед вылетом ПТУР вышибаются крышки контейнера.

Расчет из двух человек переносит комплекс в двух наспинных вьюках массой 24,5 (пусковая установка с одной готовой к пуску ПТУР) и 19 кг (две ПТУР). Носимый боекомплект - 3-4 ПТУР В бою оператор размещается обычно в положении лежа слева от ПУ.

ПТРК «Метис-М» получил новую ПТУР 9М116. В 1994 г. появилась 9М131 с тандемной БЧ. В аппаратурном отсеке в носовой части размещен предзаряд, за ним расположена двигательная установка, далее - основной кумулятивный заряд. Такое разнесение зарядов обеспечивает необходимое фокусное расстояние от основного заряда до брони с момент подрыва. Масса БЧ - 5 кг. Дальность стрельбы возросла до 1500 м, бронепробиваемость - с 460 до 850-900 мм. Для борьбы с фортификационными сооружениями, живой силой в укрытиях и легкими бронемашинами может использоваться ракета с фугасной БЧ термобарического действия (т.н. объемного взрыва).

На ПУ установили тепловизионный прицел «Мулат-115» (1ПН86-ВИ и В1) разработки НПО ГИПО. Прицел работает в диапазоне длин волн 8-13 мкм, имеет массу 5,5-7,5 кг, дальность обнаружения цели 3200 м, распознавания - 1600 м, поле зрения 2,4x4,6 градуса, размеры электронно-оптического блока 387x203x90 мм. Прицел крепится на вертлюге ПУ слева-снизу аппаратурного блока.

В походном положении ПТРК «Метис-М›› переносится в двух вьюках - №1 весом 24,5 кг (ПУ и ПТУР) и №2 весом 28,6 кг (две ПТУР).
