Семен Федосеев - Оружие современной пехоты. Иллюстрированный справочник Часть II

Расчет - 1 человек

Низкая эффективность имеющихся РПГ против основных боевых танков третьего поколения заставила начать разработку принципиально новых образцов. Так, «Бофорс» представила свой вариант MBT-LAW («легкое оружие против основных боевых танков») - оружия, промежуточного между РПГ и ПТРК. Для сокращения времени и стоимости разработки компания взяла за основу боевую часть своего ПТРК «Билл»-2, поражающую цель сверху, и модифицированный контейнер от РПГ AT-4CS.

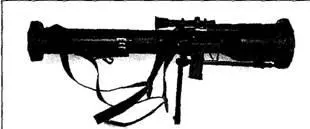

Реактивное противотанковое оружие МВТ-LAW «Бофорс»

На пластиковый ТПК одноразового применения с увеличенным в дульной части диаметром крепятся пусковое устройство с пистолетной рукояткой и аппаратурой управления, оптический или ночной прицел, кожух для опоры на плечо, складная тренога вблизи дульного среза. С торцов контейнер закрыт срываемыми при выстреле крышками.

На гранате установлена электронная аппаратура, превращающая ее в корректируемую. Стрельба по движущимся целям может вестись на дальности до 400 м с предварительным введением данных и до 600 м с коррекцией траектории. В первом случае при прицеливании автопилот гранаты (ракеты) устанавливается на заданное направление и высоту полета, рассчитанные вычислителем пускового устройства, и после пуска гранатометчик влиять на полет не может. Во втором случае гранатометчик, используя аппаратуру управления, может корректировать полет гранаты на всем его протяжении.

Боевая часть включает два последовательно установленных кумулятивных заряда. Передний диаметром 150 мм отклонен от продольной оси несколько вниз, задний диаметром 84 мм наклонен под углом 45°. Их подрыв обеспечивает неконтактный оптоэлектронный взрыватель. Первый заряд должен подрывать элементы динамической защиты или гарантированно уничтожать пассивную накладную броню, второй - пробить основную броню. Поскольку удар наносится сверху в область крыши, где основное бронирование тоньше, мощности 84-мм заряда должно хватить для ее пробития и нанесения поражения за броней. К тому же медная облицовка кумулятивной воронки при взрыве образует «ударное ядро», значительно усиливающее эффект кумулятивной струи. Предусмотрено «переключение» боевой части для фронтальной атаки цели - для стрельбы по легким бронемашинам, танкам без дополнительного бронирования, фортификационным сооружениям (снова «многоцелевой» характер). В этом случае подрыв производит контактный взрыватель.

Стартовый двигатель выбрасывает гранату из ТПК со скоростью всего около 50 м/с, на безопасном удалении включается маршевый двигатель.

В 1999 г. MBT-LAW прошел испытания в Швеции, Великобритании, Нидерландах.

Корректируемая в полете граната делает MBT-LAW потенциальным конкурентом переносным ПТРК малой дальности.

Калибр гранатомета - 150 мм Длина гранатомета - 1000 мм Масса гранатомета в боевом положении - 11,6 кг Начальная скорость гранаты - 50 м/с Максимальная скорость гранаты - 300 м/с Прицельная дальность стрельбы - 400-600 м Расчет - 1 человек

Первым доведенным до практического результата ПТРК был опытный германский Х-7 «Роткапхен» («Красная Шапочка»), После войны высокоточное реактивное оружие развивалось стремительными темпами, и уже в 60-е годы стало ясно, что возимые, переносные и авиационные ПТРК выходят на первое место в системе противотанковой обороны. Это подтвердила «Война судного дня» 1973 г., когда около 800 израильских танков было подбито ПТУР «Малютка» советского производства.

ПТРК первого поколения, созданные в 50-е - начале 60-х годов, имели систему ручного командного наведения по методу «трех точек»: оператор в визир наблюдает за целью, прицельной маркой и трассером ракеты, совмещая их с помощью рукоятки управления ракетой. Такой метод требует хорошей тренировки: начинающие операторы постоянно уводили ПТУР «в небо» или «в землю». Необходимость выхода ракеты на линию визирования увеличивает минимальную дальность стрельбы. Низкая скорость ракеты увеличивает время ее полета до цели, что также снижало вероятность попадания, а кроме того повышает уязвимость расчета.

ПТРК второго поколения, появившиеся в 60-е годы, отличались прежде всего полуавтоматическим наведением. Оператор удерживает в поле зрения только цель, а отслеживание ракеты (по излучению трассера или специальной лампы) и выдача команд управления возложены на автоматическую аппаратуру. Работа оператора существенно облегчена: ему необходимо лишь удерживать прицельную марку на цели все время полета ракеты, слежение за ракетой по ИК трассеру и выработку корректирующих команд осуществляет автоматическая аппаратура. Метод наведения по «двум точкам» повысил вероятность попадания с 0,5-0,6 до 0,8-0,95. Уменьшившаяся минимальная дальность стрельбы (определявшаяся теперь, по сути, безопасной дальностью взведения взрывателя) расширила как диапазон поражения по дальности, так и сектор стрельбы и возможности стрельбы по цели, движущейся вдоль фронта. Развитие элементной базы и алгоритмов управления (например, переход на один канал для управления в двух плоскостях) уменьшило объем и массу бортовой аппаратуры управления, освободив место для более мощных боевых частей. Еще одной особенностью ПТРК второго поколения стало размещение ракеты в герметичном транспортно-пусковом контейнере (ТПК), в результате возросли их боеготовность и сохранность.

В настоящее время наиболее употребимыми являются ПТРК второго поколения, хотя ПТРК первого поколения (французские SS-11, советские 9К11) сохранились на вооружении армий ряда стран.

Команды на ПТУР могут передаваться по проводам, радиоканалу, лучу лазера. ПТРК с управлением по лучу лазера ряд специалистов относит к третьему поколению, поскольку при этом снимаются ограничения по дальности и скорости полета ПТУР, повышается вероятность поражения, возможна стрельба и по воздушным целям.

Большинство специалистов, однако, считают, что новое поколение ПТРК должно воплотить принцип «выстрелил и забыл». Это дает возможность быстро перенести огонь, произвести следующий выстрел, сменить позицию, повышает эффективность и живучесть ПТРК. Для переносных ПТРК это означает необходимость установки головки самонаведения (ГСН) и бортовой аппаратуры распознавания цели и выработки команд управления. Подобное удорожание выстрела, видимо, и сдерживает в большинстве стран принятие таких ПТРК на вооружение.

ПТУР должны нести боевую часть (БЧ), рассчитанную на поражение любого современного танка. А с учетом широкого применения комбинированной и динамической защиты современные ПТУР либо оснащаются тандемными БЧ, либо рассчитываются на поражение целей сверху - с пикирования или на пролете. Выбор схемы поражения цели сверху объясняется значительно более слабой бронезащитой крыши танков (всего 25-50 мм) и большими размерами цели в плане. В то же время «партизанский» характер большинства современных конфликтов вводит в число важнейших объектов для поражения высокоточным оружием на поле боя не столько танки или тяжелые бронемашины, сколько укрытые огневые точки, фортификационные строения и т.п. Поэтому неудивительно появление вариантов ПТУР с фугасно-осколочной или термобарической БЧ.
