Масса гранаты - 3,8 кг Начальная скорость гранаты - 165 м/с Максимальная скорость гранаты - 250 м/с Эффективная дальность стрельбы - 300 м по движущимся целям, до 500 м по неподвижным целям

Бронепробиваемость - 700 мм гомогенной стальной брони

Расчет - 1 человек

Оригинальную конструкцию имеет германский РПГ одноразового действия «Армбруст» («арбалет»), разработанный фирмой «Мессершмит-Бёльков-Блом ГмбХ» и принятый на вооружение бундесвера в 1979 г. Его название в известном смысле отражает принцип действия, поскольку стартовый пороховой заряд играет роль «пружины», сжатой между двумя поршнями в центральной части ствола (ТПК), а выстрел не сопровождается звуко- и пламеобразованием. При выстреле капсюль воспламеняет пороховой заряд, образовавшиеся газы с большой скоростью раздвигают поршни, плотно пригнанные к стенкам ствола. Передний поршень выталкивает оперенную кумулятивную гранату, а задний сжимает синтетический наполнитель, поглощающий часть энергии газов. Сжавшись, наполнитель вылетает из ствола с казенной части, но в воздухе быстро теряет скорость и рассыпается позади гранатометчика. Поскольку масса гранаты и наполнителя равны, гранатометчик не испытывает отдачи, то есть здесь также использован принцип «противомассы». Поскольку поршни стопорятся у срезов ствола, выстрел оказывается практически беззвучным и беспламенным. Стрельба возможна из тесных помещений. «Стреляный» РПГ раскален, но, как утверждают, взрывобезопасен.

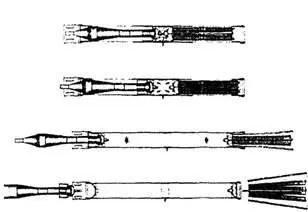

Принцип метания гранаты РПГ «Армбруст»

Ударно-спусковой механизм смонтирован в корпусе под стволом. Для управления служат пистолетная рукоятка со спусковым крючком и скоба позади нее для удержания оружия левой рукой. Дульная часть ствола имеет ограждение для защиты головной части гранаты. Для переноски во вьюке два РПГ могут сцепляться вместе.

Откидной прицел имеет прорези на три дальности - до 200 м, от 200 до 250 м и от 250 до 300 м. Траектория полета гранаты достаточно полога - при дальности стрельбы 200 м максимальное превышение траектории составляет 1 м, при 300 м - около 3,5 м. Время полета на дальность 300 м - около 1,5 с.

Граната имеет кумулятивную боевую часть с пьезоэлектрическим взрывателем (разрабатывался также вариант с осколочной противопехотной гранатой) и шестилопастной стабилизатор. Взрыватель срабатывает при утле встречи с преградой до 73°. Ограниченная бронепробиваемость калиберной гранаты позволяет использовать РПГ только против легких бронемашин и укрытий.

«Армбруст» закупила армия Бельгии.

Калибр гранатомета - 67 мм (максимальный диаметр ТПК - 78 мм)

Калибр гранаты - 67 мм Длина гранатомета - 850 мм Масса гранатомета - 6,3 кг

Масса гранаты - 0,99 кг Начальная скорость гранаты - 220 м/с Эффективная дальность стрельбы - 300 м Бронепробиваемость - 300 мм гомогенной стальной брони

Расчет - 1 человек

84-мм гранатомет М2 «Карл Густав», введенный на вооружение еще в 1957 г., являет пример уменьшения казнозарядного нарезного безоткатного орудия до размеров РПГ средней дальности, действующего в боевых порядках пехотных отделений. В некоторых источниках его до сих пор именуют безоткатным противотанковым ружьем - именно так именовалось оружие, разработанное Абрамсоном еще в 1941 г., схема которого легла в основу РПГ «Карл Густав». Сам «Карл Густав» правильнее было бы назвать многоцелевым, поскольку номенклатура выстрелов позволяет решать достаточно широкий круг задач.

Гранатомет состоит из нарезного ствола с казенником, ударно-спускового механизма, органов удержания и прицела.

Казенник содержит сопло и раструб, со стволом соединен шарнирно. Для заряжания следует повернуть запирающее кольцо казенника и откинуть его влево-вверх на продольной оси, вложить выстрел и произвести запирание. Расчет из двух человек может довести скорострельность до 6 выстр./мин, помощник гранатометчика (заряжающий) располагается сбоку позади, для ускорения его работы на сопло иногда одевают чехол, предохраняющий руку от ожогов. Пока казенник не будет полностью заперт, ударно-спусковой механизм не действует. Полноту запирания помощник гранатометчика может определить по специальному указателю. При перезаряжании осевшая стреляная гильза легко выбрасывается или выталкивается из ствола следующим выстрелом.

Ударно-спусковой механизм смонтирован в трубке с правой стороны ствола, для его взведения следует подать вперед рычажок, расположенный позади пистолетной рукоятки. На пистолетной рукоятке слева смонтирован флажковый предохранитель. Снизу ствола крепятся кожух, плечевой упор, пистолетная рукоятка, передняя рукоятка удержания. Впереди плечевого упора крепится трубчатая двуногая сошка, используемая при стрельбе с бруствера окопа, борта БТР и т.п. Сошку можно перенести к дульной части ствола. Справа на стволе крепится ремень для переноски.

Унитарные выстрелы разработала фирма FFV («Форенаде Фабрикс-Веркен»), Выстрел собирается в гильзе с отверстиями у дна. Отверстия перекрыты пластмассовым диском, что обеспечивает достижение давления форсирования (необходимого для начала движения гранаты по нарезам ствола) в начале выстрела, после чего диск разрушается и пороховые газы, истекая через отверстия и сопло, компенсируют отдачу. Капсюль выстрела разбивается бойком в задней части ударно-спускового механизма. Гранаты гранатомета М2 для обтюрации имели пластмассовый ведущий поясок и в полете стабилизировались вращением.

Кумулятивная граната FFV65 снабжалась голово-донным пьезоэлектрическим взрывателем с пьезоэлементом на внесенном вперед стержне, обеспечивавшем подрыв на оптимальном удалении от преграды. Взрыватель взводился уже в полете. Граната имела трассер. Осколочная граната FFV441 содержит готовые осколки-шарики и дистанционный взрыватель. Осветительная граната FFV545 освещает пространство диаметром 400-500 м в течение до 30 секунд, дымовая FFV469 ставит завесу длиной до 15 м. Граната «двойного назначения» FFV502 предназначается для стрельбы по легким бронемашинам на дальности до 250 м и открытой живой силе до 1000 м. Боевая часть имеет кумулятивную воронку и полуготовые осколки. Граната отличается работой взрывателя - подрыв производится так, чтобы вся энергия боевого заряда тратилась на формирование кумулятивной струи, либо так, чтобы часть ее создавала фугасный и осколочный эффект.
