Семен Федосеев - Оружие современной пехоты. Иллюстрированный справочник Часть II

Основным был оптический прицел с кратностью увеличения 2х и полем зрения 17°, снабженный устройством введения поправок на боковой ветер и температуру воздуха. Механический прицел был вспомогательным. Для обучения расчетов использовался практический выстрел, содержавший нарезной стволик сначала под 6,5-мм, а затем под 9-мм патрон с трассирующей пулей, имитировавшей траекторию полета гранаты до 400 м.

Появившаяся в 1972 г. модификация «Карл Густав» М2-550 получила новые прицел и выстрел. Активно-реактивная граната FFV551 с кумулятивной боевой частью имеет конический обтекатель, пороховой реактивный двигатель, складной шес- типерый стабилизатор. Пирозамедлитель обеспечивает включение двигателя в 18 м от дульного среза ствола. Двигатель работает около 1,5 сек и разгоняет гранату с 290 до 380 м/с. В результате прицельная дальность возросла до 700 м, а стабилизация оперением улучшила работу кумулятивной боевой части за счет отсутствия центробежных сил. М2-550 может вести огонь всеми предыдущими выстрелами «Карл Густав».

Появился также выстрел с гранатой FFV441B, снаряженной «выпрыгивающим» осколочным элементом.

Оптический прицел FFV555 имеет оптический монокулярный дальномер с горизонтальной базой и баллистический вычислитель, определяющий упреждение прицеливания на определенную дальность для выбранного типа гранаты. Кратность увеличения прицела - 3х, поле зрения - 12°. Практический выстрел к М2-550 получил 7,62-мм вкладной стволик.

Модификация МЗ отличается тонкостенным стальным стволом, заключенным в пластиковый кожух, армированный стекловолокном. Внешние детали, ранее выполнявшиеся из стали, сделаны алюминиевыми или пластиковыми. Это позволило уменьшить массу самого гранатомета до 8,5 кг. Модифицированы также органы удержания. Прицел получил лазерный дальномер. Для повышения противотанковых возможностей была разработана надкалиберная 135-мм кумулятивная граната FFV597 массой 8 кг с бронепробиваемостью до 900 мм. Как легко понять, такую гранату приходится заряжать с дульной части.

Стрельба из РПГ «Карл Густав» сопровождается большой нагрузкой на органы слуха - уровень звука в районе головы гранатометчика достигает 184 дБ. Тем не менее достаточно высокая точность на малых и средних дальностях, сравнительная простота обращения, портативность и многоцелевой характер сделали «Карл Густав» одним из самых популярных и распространенных РПГ в мире. Его модификации М2 и М2-550 приняты на вооружение не только в Швеции, но и в Австрии, Великобритании, Венесуэле, Гане, Дании, Дубай, Индии, Ирландии,

Канаде, Норвегии, ФРГ (выпускался по лицензии), модификация М3 - в Дании, Швеции, силах специальных операций США. В Канаде к «Карл Густав» принят прицельный блок CLASS, включающий электронно-оптические дневной и ночной каналы, лазерный дальномер и цифровой баллистический вычислитель. Даже с таким дорогостоящим прицельным оборудованием «Карл Густав» намного дешевле, чем, скажем, ПТРК «Дрэгон».

Калибр гранатомета - 84 мм

Калибр (наибольший диаметр) гранаты - 84 мм

Длина гранатомета - 1130 мм

Начальная скорость гранаты - 310 м/с (FFV65), 290 м/с (FFV551), 240 м/с (FFV502)

Максимальная скорость гранаты - 310 м/с (FFV65), 380 м/с (FFV551)

Масса гранатомета с оптическим прицелом - 9,6 кг Масса кумулятивной гранаты - 1,7 кг (FFV65), 2,2 кг (FFV551)

Масса гранаты «двойного назначения» - 3,2 кг Масса оптического прицела - 1,0 кг (М2), 3,4 кг (М2-550) Прицельная дальность - 250-300 м по движущейся цели, 500 м (FFV65) и 700 м (FFV551) по неподвижной цели, до 1000 м по открытой живой силе, до 1300 м дымовой гранатой, до 2300 м осветительной гранатой

Бронепробиваемость кумулятивной гранаты - 400 мм гомогенной стальной брони, гранаты «двойного назначения» - 200 мм

Боевая скорострельность - 4-6 выстр./мин Расчет - 2 человека

84-мм гранатомет одноразового применения (реактивная граната) АТ-4 был разработан фирмой «Бофорс» для замены 74-мм «Миниман». При этом были частично использованы технологии, отработанные при производстве М2 и МЗ «Карл Густав».

РПГ АТ-4 (не путать с принятым в США обозначением советского ПТРК «Фагот») включает кумулятивную оперенную гранату, стартовый пороховой двигатель, транспортно- пусковой контейнер из армированного стекловолокном пластика, ударно-спусковой механизм, откидные механические прицельные приспособления, откидные плечевой упор и переднюю рукоятку удержания, ремень для переноски. Дульный и казенный срезы ТПК прикрыты крышками, прорываемыми при выстреле.

Граната со складным шестилопастным стабилизатором создана на основе FFV551 от РПГ «Карл Густав», но без реактивного двигателя. Граната крепится в казенной части ТПК, при выстреле крепление разрушается. Боевой заряд гранаты рассчитан не только на пробивание броневой преграды, но и на сильное заброневое действие высоким избыточным давление и температурой.

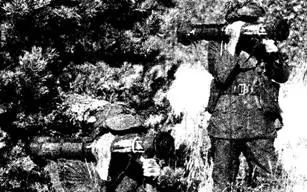

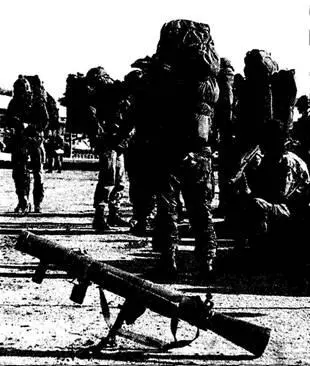

Ручной противотанковый гранатомет АТ-4

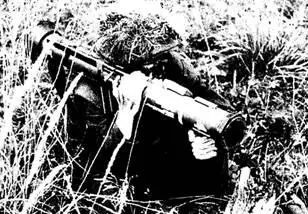

Стрельба из РПГ АТ-4

Прицельные приспособления рассчитаны на дальность 200 м, в стоженном положении удерживаются сдвижными крышками. Прицел (задний визир) позволяет вводить боковые поправки. Передний визир имеет три мушки, позволяющие вводить упреждение на боковое движение цели.

Модификация АТ-4 LMAW («легкое многоцелевое штурмовое оружие») снаряжена гранатой двойного действия - также от «Карл Густав», - действующей только как кумулятивная или как кумулятивно-осколочная. Это позволяет использовать РПГ против фортификационных сооружений, огневых точек в строениях и т.п. В АТ-4 CS («закрытое пространство») к стартовому заряду добавлена противомасса из легких чешуйчатых элементов. Это устраняет опасную струю газов позади гранатомета и дает оружию возможность стрелять из закрытых тесных помещений. Как видим, все большее значение придается боям в населенных пунктах.

АТ-4 принят на вооружение армий Швеции, Нидерландов, США, ряда стран Южной Америки.

На основе АТ-4 «Бофорс» разработала 120-мм гранатомет АТ-12Т с той же прицельной дальностью, с бронепробиваемос- тью 950 мм. Длина АТ-12Т возросла до 1200 мм, масса - до 14 кг, поэтому в конструкцию добавлена телескопическая сошка.

Калибр гранатомета - 84 мм Калибр гранаты - 84 мм Длина гранатомета - 1000 мм Масса гранатомета - 6,0 кг Масса кумулятивной граната - 3,0 кг Начальная скорость гранаты - 290 м/с Прицельная дальность стрельбы - 200 м Бронепробиваемость - 450 мм гомогенной стальной брони
