Семен Федосеев - Оружие современной пехоты. Иллюстрированный справочник Часть II

Французы в 80-е годы едва ли не первыми приняли на вооружение новое поколение РПГ одноразового применения увеличенного калибра, рассчитанных на борьбу с основными боевыми танками второго поколения с качественно усиленным бронированием. В 1983 г. появился 112-мм РПГ «Апилас» (англоязычная аббревиатура APILAS означает «легкая противотанковая система вооружения пехоты»), разработанный фирмой «Манюфранс», субподрядчиком «GIAT Индастриз».

Гранатомет состоит из ствола (транспортно-пускового контейнера), изготовленного из армированного стекловолокном пластика, съемного оптического прицела, ударно-спускового механизма, плечевого упора, предохранительного щитка. Ствол изготовлен из полиарамидной ткани, снаряжен активно-реактивной кумулятивной гранатой, снабжен защитными кольцами, предохраняющими руки стрелка от ожога пороховыми газами при выстреле, лицо стрелка защищает специальный пластиковый щиток возле оптического прицела (возвращение к старой идее - защитные щитки применялись еще на первых реактивных РПГ). Гранатомету в целом приданы обтекаемые обводы.

Ударно-спусковой механизм приводит в действие электрозапал стартового заряда («газогенератора»), составленного из двухосновного кордита. Образовавшиеся пороховые газы выталкивают гранату из ствола, а часть газов, истекающая через казенный срез, гасит отдачу. После вылета гранаты из ствола раскрывается восьмилопастной стабилизатор, на удалении около 10 м от дульного среза включается реактивный двигатель, а пьезоэлектрический взрыватель взводится на удалении около 25 м. Наклонные ребра с внутренней стороны раструба за соплом гранаты придают фанате вращение (15 об./с), способствующее стабилизации ее в полете. Подрыв кумулятивного заряда на оптимальном расстоянии от броневой преграды обеспечивает вытянутый головной обтекатель фанаты. Взрыватель срабатывает при угле встречи с преградой до 80°. Боевой заряд может пробивать также железобетонные преграды. Время полета гранаты на дальность 330 м - 1,2 с, 500 м - 1,9 с.

Оптический прицел четырехкратного увеличения снабжен защитным кожухом. Предусмотрены два места его крепления - для пуска с левого или правого плеча. После выстрела оптический прицел снимается и ставится на следующий РПГ. Эффективная дальность стрельбы с плеча не превышает 300-330 м, при использовании легкого станка и оптоэлектронного прицела достигает 500 м.

Учебное приспособление включает вкладной 7,5-мм стволик, снаряженный патроном с трассирующей пулей.

«Апилас» принят на вооружение армией Франции (с 1985 г.), Финляндии, Иордании, Италии и других стран. Американская

фирма «Олин-Винчестер» закупила лицензию на его производство, однако о заказах ею этого РПГ не сообщалось.

Калибр гранатомета - 112 мм

Калибр гранаты - 108 мм

Длина гранатомета - 1290 мм

Максимальная скорость гранаты - 293 м/с

Масса гранатомета в боевом положении - 9 кг

Масса гранаты - 4,3 кг

Масса боевого заряда гранаты - 1,5 кг

Эффективная дальность стрельбы - 330 м

Бронепробиваемость - 700 мм гомогенной стальной брони

Расчет - 1 человек

Название «Панцерфауст» закрепилось в Германии за РПГ со времен Второй мировой войны. В конце 70-х годов немцы решили вернуться к идее РПГ одноразового применения с над- калиберной гранатой, но способного вести огонь из замкнутых помещений. Соответствующие работы с 1978 по 1985 г. провела фирма «Динамит-Нобель АГ››. Результатом стал РПГ «Панцерфауст»-3 (Pzf.3), принятый на вооружение для замены «Панцерфауст»-44А1 и «Лянце».

РПГ состоит из ствола с кумулятивной активно-реактивной гранатой и «противомассой», съемных ударно-спускового механизма с органами управления и оптического прицела.

Ствол (пусковая труба) представляет собой тонкостенную алюминиевую трубу с кожухом из пластмассы, усиленной стекловолокном.

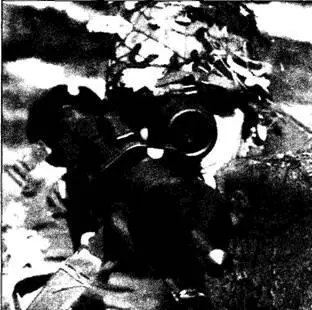

Стрельба из РПГ «Панцерфауст»-3

Ударно-спусковой механизм снабжен флажковым предохранителем на левой стороне корпуса. На корпусе ударно-пускового механизма шарнирно укреплены складные передняя рукоятка удержания, пистолетная рукоятка и плечевой упор (т.е. управление «Панцерфауст››-3 почти не отличается от того же «Лянце»), на тот же корпус с левой стороны крепится и кронштейн оптического прицела. Сетка оптического прицела позволяет определять примерное расстояние до цели и вводить углы упреждения. Имеется устройство подсветки прицельной сетки. Для предохранения гранатометчика от ожогов служит кожух ствола, для переноски ствола во вьюке - рукоятка ствола, для переноски собранного РПГ - плечевой ремень. После выстрела ударно-спусковой механизм и оптический прицел отделяются и ставятся на другой снаряженный ствол.

Главной особенностью «Панцерфауст»-3 является способ выстреливания гранаты. Пороховые газы стартового заряда, выталкивая гранату в сторону дульной части ствола, одновременно выталкивают в сторону казенной части «противомас- су», равную массе гранаты и составленную из множества легких пластиковых чешуек, быстро теряющих скорость в воздухе. Противомасса падает на землю в пределах 10 м от казенного среза ствола. Это значительно уменьшает опасную зону позади РПГ и позволяет вести огонь из закрытых помещений без опасности для гранатометчика и других бойцов подразделения. Стартовый заряд инициируется капсюлем.

Для уменьшения уровня звука выстрела, а также дыма и пламени разработчики ограничили начальную скорость гранаты 165 м/с, а для доведения прицельной дальности и сокращение времени полета гранаты до требуемых снабдили гранату пороховым реактивным двигателем, включающимся на удалении около 10 м от гранатометчика. Граната имеет пьезоэлектрический взрыватель, стержень головной части обеспечивает подрыв на оптимальном расстоянии от бронепреграды и в некотором плане нейтрализует такой род «противокумулятивной›› защиты, как тканевые экраны. Время полета гранаты на дальность 300 м - 1,55 с.

В 1987 г. «Панцерфауст»-3 поступил на вооружение бундесвера, заинтересовал и другие армии. Его эффективность не вызывает сомнения у специалистов, однако к недостаткам РПГ относят сравнительно большой вес. «Панцерфауст»-3 может использоваться также в противобортовых минах.

Калибр гранатомета - 60 мм Калибр гранаты - 110 мм Длина гранатомета - 1200 мм Масса гранатомета в боевом положении - 12 кг Масса пускового механизма с оптическим прицелом - 1,75 кг
