А.В.Карпенко - Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

Начальная скорость снаряда, м/с:

- бронебойно-фугасного до 680

- подкалиберного 965

Углы наведения, град.:

- горизонтального ± 15

- вертикального от -5 до +15

Боекомплект, выстрелов 60

Прицел панорама Герца

Главный конструктор Н.Астров. САУ разработана на базе удлиненного шасси легкого танка Т-70М. Корпус машины сварной из катаных броневых листов, броневая рубка открыта сверху и частично сзади.

Двигатели, как и на базовом танке Т-70М, соединены последовательно. Подвеска катков индивидуальная торсионная.

Пушка создана в КБ завода № 92 и имела полуавтоматический вертикально-клиновой затвор.

Время перевода установки из походного положения в боевое - 20 секунд.

Машина СУ-76М проста по устройству и обладала хорошей проходимостью, была быстро освоена в производстве и выпускалась большой серией.

Всего с 1943 по май 1945 года было выпущено 11442 машины СУ-76 и СУ-76М, а всего за время производства их было выпущено 13932 (14292) штуки.

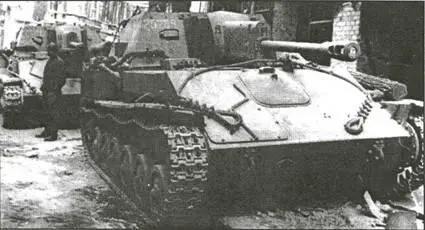

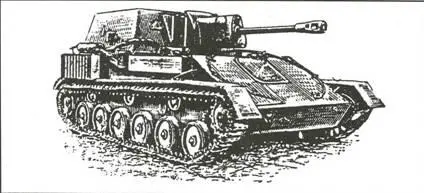

Легкая самоходная артиллерийская установка СУ-76М

Легкая самоходная артиллерийская установка СУ-76М

Легкая самоходная артиллерийская установка СУ-76М

Состояние на вооружении с 1943 года

Разработчик завод №38

Изготовитель. Горьковский A3, заводы №38, №40

Производство серия в 1943-1945 годах

База легкий танк Т-70

Боевая масса, т 10,2-10,5

Длина, мм 4965-4968

Ширина, мм 2700-2714

Высота, мм 2100

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см2 0,55

Тип двигателя карбюраторный, ГАЗ-70-6004 (6005)

Максимальная мощность, л.с 2 х 70

Запас топлива, л 412 (420)

Удельная мощность, л.с./т 12,5

Максимальная скорость, км/ч 41-45

Запас хода, км 190-320

Преодолеваемые препятствия:

- подъем, град 28-30

- крен, град 22

- ров, м 2,0

- стенка, м 0,65

- брод, м 0,9

Бронирование, мм

- лоб/борт/корма корп 25-35/15/15

- маска 15

- лоб / борт рубки 35/10

- днище 6-10

Экипаж, чел 4

Радиостанция 12РТ-3 (9РМ)

Переговорное устройство ТПУ-3

(ТПУ-ЗФ, ТПУ-ЗР)

Артиллерийское вооружение:

Тип орудия одна 76-мм пушка ЗИС-Зс

Разработчик КБ завода №92

Гл. конструктор В.Г.Грабин

Изготовитель завод №92

Дальность стрельбы, м:

- максимальная 8600

- прямого выстрела 820-1000

Скорострельность, выстр./мин 15

Начальн. скорость снаряда, м/с:

- бронебойного 680

- подкалиберного 965

Углы наведения, град.:

- горизонтального ± 15

- вертикального. от -2 до +15

Боекомплект, выстрелов 60

Прицел панорама Герца

Дополнительное вооружение:

Пулемет один 7,62-мм ДТ

Боекомплект, патронов 504-1065

Прицел механический

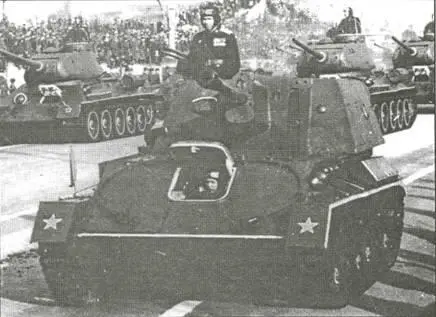

Легкая самоходная артиллерийская установка СУ-76М на параде

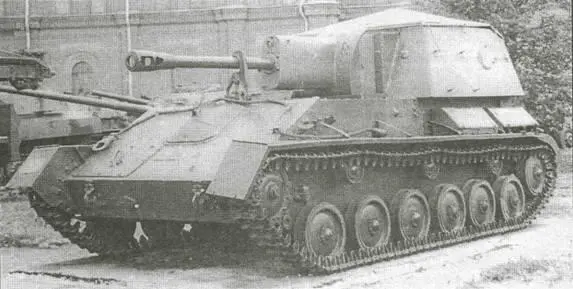

Легкая самоходная артиллерийская установка СУ-76М (экспозиция ВИМАИВиВС, Санкт-Петербург)

Самоходная установка создана на базе легкого танка Т-70 и относится к САУ закрытого типа. Установка прошла испытания, в серийное производство не пошла.

Состояние создана в 1943-1944 годах

Разработчик КБ ГАЗ

Изготовитель Горьковский A3

База легкий танк,Т-70

Боевая масса, т около 10

Тип двигателя карбюраторный, ГАЗ-70

Максимальная мощность, л.с 2 х 70

Экипаж, чел 3-4

Радиостанция 12РТ-3 (9РМ)

Переговорное устройство ТПУ-3

Артиллерийское вооружение:

Тип орудия одна 76-мм пушка ЗИС-Зс

Разработчик КБ завода №92

Гл. конструктор В.Г.Грабин

Изготовитель завод №92

Дальность стрельбы, м:

- максимальная 8600

- прямого выстрела 820-1000

Скорострельность, выстр./мин 15

Начальн. скорость снаряда, м/с:

- бронебойного 680

- подкалиберного 965

Углы наведения, град.:

- горизонтального ± 15

- вертикального. от -2 до +15

Боекомплект, выстрелов (.)

Прицел панорама Герца

Опытная легкая самоходная артиллерийская установка СУ-74 создана на базе самоходной установки СУ-76, на которую установили форсированный двигатель ЗИС-МФ.

В серию СУ-74 не пошла из-за плохой работы системы охлаждения двигателя.

Состояние создана в 1943 году

Разработчик КБ завода №38

Изготовитель завод №38 (г.Киров)

Производство опытный образец

База СУ-76

Боевая масса, т 10,6

Длина, мм 4966

Ширина, мм 2715

Высота, мм 2200

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см2 0,65

Двигатель карбюраторный, ЗИС-МФ

Мощность двигателя, л.с 95

Максимальная скорость, км/ч 40-45

Запас хода, км 150-200

Преодолеваемые препятствия:

- подъем, град 28

- ров, м 16

- брод, м 0,6

Бронирование, мм:

- лоб корпуса 35

Экипаж, чел 4

Радиостанция 9Р

Переговорное устройство ТПУ-3

Артиллерийское вооружение:

Тип орудия одна 76-мм пушка ЗИС-Зс

Разработчик КБ завода №92

Гл. конструктор В.Г.Грабин

Изготовитель завод №92

Дальность стрельбы, м: -максимальная 13000

- прямого выстрела 820-1000

Скорострельность, выстр./мин 15

Начальн. скорость снаряда, м/с:

- бронебойного 655-680

- подкалиберного 965

Боекомплект, выстрелов (.)

Прицел панорама Герца

Создана на базе агрегатов (трансмиссии и ходовой части) танка Т-60 и имеет открытый сверху бронированный корпус. Двигатель размещен в передней части корпуса.

В середине 1944 года САУ прошла полигонные испытания, по результатам которых были выявлены конструкторские недостатки. проявившиеся в низкой кучности стрельбы и неустойчивости установки. Было рекомендовано установить другое орудие с меньшим сопротивлением отката.
