А.В.Карпенко - Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

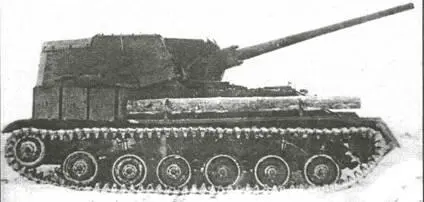

Одной из первых созданных опытных установок с 85-мм пушкой была САУ ГАЗ-75.

В качестве базы при создании САУ был использован легкий танк Т-70М. Двигатели ГАЗ-80 располагались последовательно.

САУ ГАЗ-75 оказалась тяжелой, плохо маневренной. К принятию на вооружение установка не была рекомендована.

На базе САУ ГАЗ-75 создавались установки: СУ-85А и СУ-85Б.

Состояние… создана в 1944 году

Разработчик КБ ГАЗ

Изготовитель ГАЗ

Производство опытный образец

База легкий танк Т-70М

Боевая масса, т… 15,0

Длина корпуса, мм… 5250

Ширина, мм 2755

Высота, мм. 1900

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см2 0,67

Двигатель карбюраторный, ГАЗ-80

Максимальная мощность, л.с 2x85

Удельная мощность, л.с./т 11,3

Максимальная скорость, км/ч 45

Запас хода, км. 200

Преодолеваемые препятствия:

- подъем, град. 30

- брод, м 0,9

Бронирование, мм:

- лоб корпуса 50

- лоб рубки. 90

Экипаж, чел. 4

Радиостанция 12РТ

Переговорное устройство … ТПУ-ЗФ

Артиллерийское вооружение:

Тип орудия одна 85-мм пушка Д-5С

Разработчик. КБ з-да №9

Главный конструктор …Ф.Ф.Петров

Изготовитель завод №9

Дальность прямого выстрела, м 1030

Начальная скорость бронебойного снаряда, м/с… 792

Боекомплект, выстрелов (.)

Прицел телескопический

После появления на фронте немецких танков типа T-IV "Тигр" и T-V "Пантера" в Советском Союзе для борьбы с ними были развернуты работы по размещению мощных противотанковых пушек на самоходных установках. С этой целью были созданы САУ: СУ-16, СУ-76Д, ГАЗ-75, СУ-57Б и др., но все эти опытные установки имели более низкую надежность и были сложнее в эксплуатации, чем серийная СУ-76 (СУ-76М).

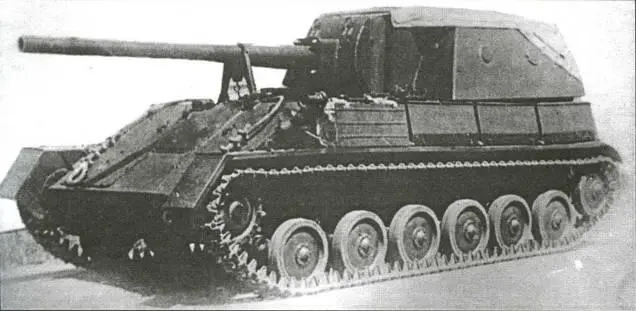

Самоходная установка СУ-85А создана на базе легкого танка Т-70 с удлиненным корпусом и измененными узлами подвески

В 1944 году конструкторским коллективом под руководством главного конструктора Н.А.Астрова была создана самоходная установка СУ-85А на базе серийной установки СУ-76. На базовой машине СУ-76 была изменена ходовая часть - на первые и последние узлы подвески, кроме торсионов, были установлены листовые рессоры. В люке ниши лобового листа в специальной раме, вмонтированной в лобовой лист открытой сверху броневой рубки из катаных броневых листов, установили пушку Д-5С-85А. В кормовом листе САУ была расположена дверь.

Пушка Д-5С-85А создана в КБ завода №9. Механизмы наведения пушки ручные.

При испытаниях выявлена недостаточная устойчивость САУ при стрельбе и ненадежность силовой передачи.

В конце 1944 года опытная САУ была собрана и вышла на пробеговые и артиллерийские испытания. За это время машина совершила пробег в 2708 км и произвела 844 выстрела.

По результатам испытаний в конструкцию самоходной установки были внесены следующие изменения: проведена модернизация уравновешивающей системы артиллерийской части; поднят задний лист боевого отделения на высоту человеческого роста; на стопоре орудия по-походному установлена пружина; увеличена жесткость дополнительных рессор задних катков; введено ведущее колесо с 13 зубцами и др.

Повторные испытания модернизированной машины были проведены на научно-исследовательском танковом полигоне в Кубинке с 6 по 19 января 1945 года. Опытная машина СУ-85А прошла 1028 км и выполнила 234 выстрела. По завершению испытаний САУ после устранения замечаний комиссии (была отмечена неудовлетворительная устойчивость САУ при стрельбе с места) была рекомендована к принятию на вооружение.

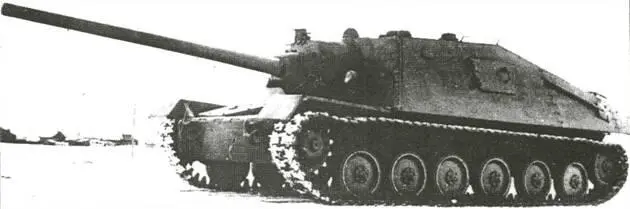

После проведения конструкторских работ через четыре месяца на испытания была предложена модернизированная самоходная установка СУ-85Б, созданная на базе установки СУ-85А.

Состояние создана в конце 1944 года

Разработчик КБ ГАЗ

Изготовитель… ГАЗ им. В.М.Молотова

Производство опытный образец

База легкий танк Т-70

Боевая масса, т… 12,3

Длина, мм

- с пушкой вперед 5650

- корпуса… 4990

- опорной поверхности 3230

Ширина, мм 2755

Ширина колеи, мм … 2455

Ширина трака, мм. 300

Высота установки, мм 2100

Высота линии огня, мм 1670

Клиренс, мм . 300

Ср. уд. давл. на грунт, кг/см2 0,635

Тип двигателя два карбюраторных ГАЗ-202 (агрегат "15А")

Максимальная мощность, л.с 145

Воздухоочиститель масляно-инерционного типа

Коробка передач. 4-скоростная

Запас топлива, л 225-420

Удельная мощность, л.с./т 11,4

Подвеска. индивидуальная

. торсионная Скорость движения, км/ч:

- максимальная…. 39,8

- средняя по шоссе 29,2

- средняя по проселку. 22,1

- средняя по целине… 17,1

Запас хода, км:

- по шоссе 302

- по проселку 239

- по целине 168

Преодолеваемые препятствия:

- подъем, град… 25-30

- спуск, град…. 25

- крен, град…. 18

- брод, м. 0,9

Бронирование, мм (угол наклона листа к вертикали, град.):

- лоб корпуса верх и низ 25 (60)

- борт корпуса… 15 (0)

- корма корпуса 15 (0)

- лоб рубки 25 (30)

- борт рубки. 10 (20)

- корма рубки 6 (0)

- крыша корпуса 6(90)

- днище. 6-10 (90)

- маска пушки 35

Экипаж, чел. 4

Число приборов наблюдения 3

Радиостанция… 12-РТ

Переговорное устройство… ТПУ-ЗФ

Артиллерийское вооружение:

Тип орудия …. 85-мм пушка Д-5С-85А

Разработчик. КБ з-да №9

Главный конструктор …Ф.Ф.Петров

Изготовитель завод №9

Дальность стрельбы, м:

- максимальная… 13600

- прямой наводкой …. 3800

- прямого выстрела… 1030

Начальная скорость бронебойного снаряда, м/с 792

Углы наведения, град.:

- горизонтальный 17

- вертикальный -4…+ 18

Боевая скорострельн., выстр./мин.5 - 8

Боекомплект, выстрелов 42

Прицелы:

- прямой наводки … ТШ-15

- для стрельбы с закрытых позиций панорама Герца

Дополнительное вооружение: Два 7,62-мм автомата ППШ в укладке

Боекомплект, патронов 1065

Гранат Ф-1 в боеукладке 15

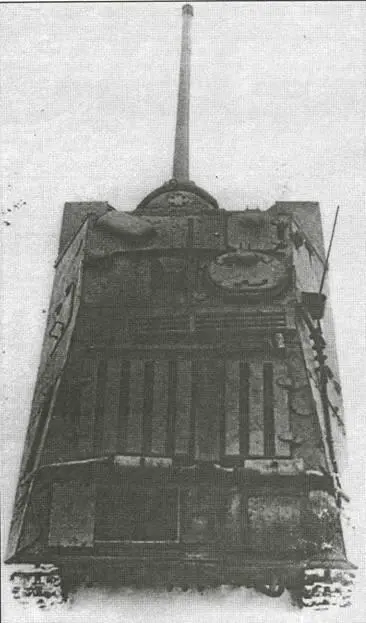

Опытная самоходная установка СУ-85А
