А.В.Карпенко - Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

- подъем, град 30

- крен, град… 24

- ров, м 1,4

- стенка, м… 0,5

- брод, м 0,7

Бронирование, мм

- лоб корпуса 4-6

- лоб рубки…. 4-6

Экипаж, чел… 3

Радиостанция. ЮРТ-12 (Р-113)

Переговорное устройство…. ТПУ-47

Артиллерийское вооружение:

Тип орудия 57-мм пушка Ч-51М (4-51)

Разработчик. ОКБ завода №106

Главный конструктор Е.В.Чарнко

Изготовитель… з-д №106

Длина ствола, клб 80,5

Вес качающейся части, кг 435

Начальная скорость подкалиберного снаряда, м/с …. 1250

Дальность стрельбы, м:

- максимальная. 6000

- прямой наводкой … 3400

- прямого выстрела… 1150

Углы наведения орудия, град.:

- горизонтального ± 8

- вертикального -5…+12

Боевая скорострельность, выстр./мин 6-10

Боекомплект, выстрелов 30

Прицел. ОП2-50

Дополнительное вооружение:

Пулемет… 7,62-мм СГМТ

Боекомплект, патронов (.)

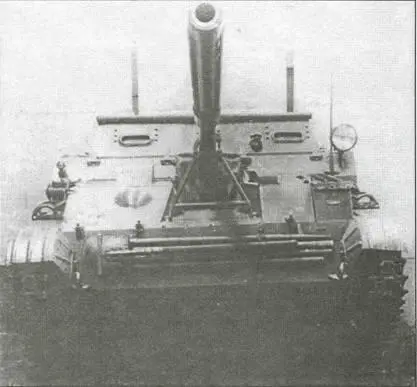

Авиадесантная самоходная установка АСУ-57

Машина создана на базе агрегатов АСУ-57, на которую вместо 57-мм пушки было установлено 107-мм безоткатное орудие Б-11.

Состояние опытный образец создан в середине 1950-х годов

Разработчик ОКБ-40

Изготовитель завод №40 (Мытищинский МЗ)

Производство опытный образец

Боевая масса, т 3,3-3,35

Длина, мм:

- корпуса… 3480

- опорной поверхности 2300

Ширина, мм 2086

Высота, мм. 1460

Клиренс, мм . 300

Ср. уд. давл. на грунт, кг/см2 0,35

Тип двигателя. карбюраторный, М-20Е

Максимальная мощность, л.с 50-55

Запас топлива, л 140

Удельная мощность, л.с./т 14,9-15,1

Максимальная скорость, км/ч 45

Запас хода, км 200-250

Преодолеваемые препятствия:

- подъем, град 30

- крен, град… 24

- ров, м 1,4

- стенка, м. 0,5

- брод, м 0,7

Бронирование, мм

- лоб корпуса. 4-6

- лоб рубки 4-6

Экипаж, чел. 3

Радиостанция ЮРТ-12 (Р-113)

Переговорное устройство…. ТПУ-47

Артиллерийское вооружение:

Тип орудия 107-мм безоткатное

орудие Б-11

Разработчик СКБ ГА НКВ

Гл. конструктор Б.Шавырин

Калибр, мм 107

Дальность стрельбы, м:

- прицельная . 4500

- прямого выстрела 1000

- максимальная. 6650

Начальная скорость снаряда, м/с:

- осколочно-фугасного. 379

- кумулятивного 400

Боев, скоростр., выстр./мин 5

Масса орудия без выстрела, кг 305

Длина, мм… 3650

Ширина, мм 1450

Высота, мм:

- в боевом положении 750

- в походном положении 1200

Углы наведения, град.:

- вертикального. от -10 до +45

- горизонтального il7,5

Основной прицел. оптический

Резервный прицел механический

Боевой расчет, человек… 3

Выстрелы БК-883, 0-883, РГ-107

Масса гранаты, кг… 7,52/8,51

Дополнительное вооружение: Пулемет 7,62-мм СГМТ

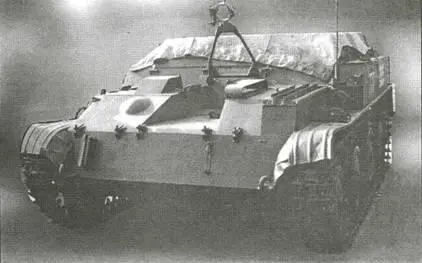

Легкая авиадесантная самоходная безоткатная артиллерийская установка БСУ-11-57Ф (пушка Б- 11 не установлена)

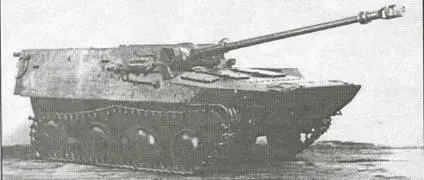

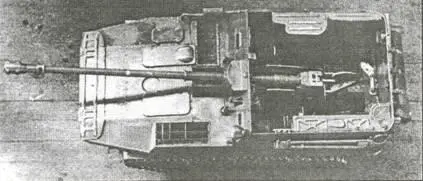

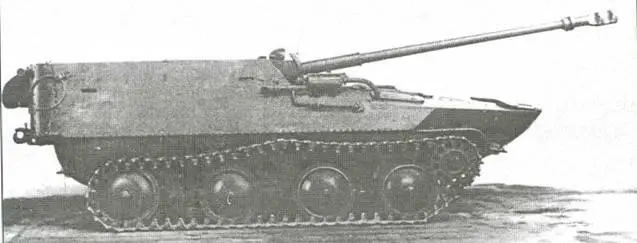

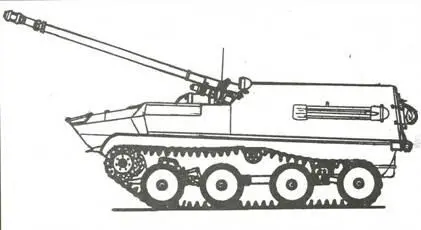

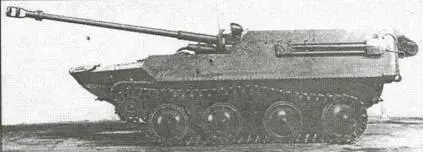

Машина создана на базе агрегатов самоходной установки АСУ-57.

Работы по созданию плавающей самоходной установки для Воздушно- десантных войск начались в соответствии с Постановлением Правительства от 12 сентября 1951 года. Первый опытный образец изготовлен в ноябре 1952 года. Всего было изготовлено 4 опытных образца, которые в 1953-1954 годах проходили заводские, государственные и войсковые испытания.

Установленная на АСУ-57 пушка 4-51П производилась на заводе № 106.

Моторно-трансмиссионное отделение установки АСУ-57П находится в передней части корпуса, а боевое отделение и отделение управления - в кормовой.

Бронекорпус выполнен из стальной и дюралюминиевой (в кормовой части) брони.

Для движения по воде используется гребной винт, который вмонтирован в нижнюю кормовую часть корпуса.

Состояние изготовлена в 1952-1957 годах

Разработчик. ОКБ-40

Изготовитель. завод №40 (Мытищинский МЗ)

Производство опытный образец

База… АСУ-57

Боевая масса, т 3,4

Длина, мм

- с пушкой вперед 5465

- корпуса 4255

- опорной поверхности 2250

Ширина, мм 2086

Высота, мм 1400-1425

Клиренс, мм 300-312

Ср. уд. давл. на грунт, кг/см2 0,37

Тип двигателя карбюраторный, М-20ЕФ

Максимальная мощность, л.с 55-60

Тип воздухоочистителя комбинированный

Запас топлива, л 155

Удельная мощность, л.с./т 16,2-17,6

Скорость, км/ч:

- максимальная 45

- средняя по грунтовой дороге … 21

- на плаву … 8-10

Запас хода, км… 250-265

Преодолеваемые препятствия:

- подъем, град 30

- крен, град… 24

- брод, м плавающая

Бронирование, мм (угол наклона листа к вертикали, град.):

- лоб корпуса 6-4 (40)

- борт корпуса 4 (15 и 0)

- корма корпуса. 5

(спец. алюминиевый сплав)

Экипаж, чел 3

Радиостанция… ЮРТ-12

Переговорное устройство …. ТПУ-47

Гарантированный срок службы установки, км… 1000

Артиллерийское вооружение:

Тип орудия. 57-мм пушка Ч-51П

(Ч-51М)

Разработчик…. ОКБ з-да №106

Главный конструктор Е.В.Чарнко

Изготовитель з-д №106

Длина ствола, клб 80,5

Начальная скорость подкалиберного снаряда, м/с …. 1158

Дальность стрельбы, м:

- прямой наводкой… 3400

Углы наведения орудия, град.:

- горизонтального 4 8

- вертикального…. -4,5…+12,5

Боевая скорострельн., выстр./мин. 11-12

Боекомплект, выстрелов 30

Прицел…. ОП2-50, МП-50

Дополнительное вооружение:

Автоматы в боеукладке один АК-47

Боекомплект, патронов 300

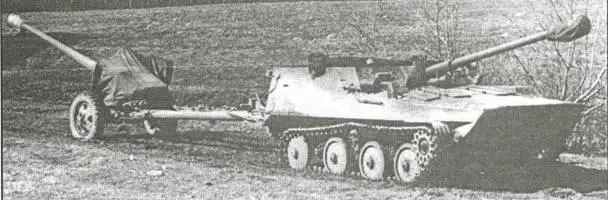

Авиадесантная самоходная установка АСУ-57П буксирует 85-мм пушку Д-48
