А.В.Карпенко - Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

В дальнейшем на базе тягача МТ-ЛБ была создана самоходная гаубица 2С1 "Гвоздика".

122-мм самоходная артиллерийская установка на базе МТ-ЛБ

Состояние проект 1965 года

Разработчик. ВНИИ-100

Производство …. не изготавливалась

База… МТ-ЛБ

Боевая масса, т 15,842

Длина, мм… 7200

Ширина, мм 2850

Высота, мм. 2240

Клиренс, мм . 360

Ср. уд. давл. на грунт, кг/см 2 0,5

Преодолеваемые препятствия:

- подъем, град 35

- крен, град 25

- брод, м. плавающая

Тип двигателя… дизель,

ЯМЭ-238В

Максимальная мощность, л.с 240

Удельная мощность, л.с/т 15,2

Максимальная скорость, км/ч … 50-55

Скорость на плаву, км/ч… 8

Запас хода, км. 500

Бронирование противопульное

Экипаж, чел. 4

Радиостанция… Р-123М

Артиллерийское вооружение:

Тип орудия одна 122-мм гаубица

типа Д-30

Разработчик КБ завода №9

Гл. конструктор… Ф.Ф.Петров

Калибр, мм… 122

Тип заряжания раздельно-гильзовое

Тип затвора…. клиновой

вертикальный Дальность стрельбы, м:

- минимальная 350

- максимальная ОФС 15400

- прямого выстрела 850

Начальная скорость снаряда, м/с ….740 Боев, скоростр., выстр./мин 6-8

Углы наведения, град.:

- вертикальный от -3-5 до +65

- горизонтальный 360

Длина ствола, мм(клб) 4875 (39,5)

Боекомплект, выстрелов 60

Прицел перископический

Дополнительное вооружение:

Тип пулеметов один 7,62-мм Е-2Г

Боекомплект, патронов 2000

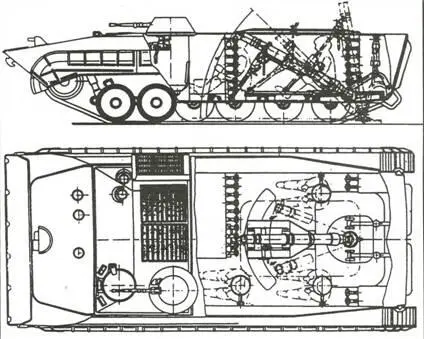

Разработан на базе шасси боевой машины пехоты БМП-1 (объект 765), как вариант размещения 120-мм миномета М-120 на самоходном шасси.

Миномет размещается на стандартном лафете внутри машины в кормовой части. Сверху боевое отделение предполагалось закрывать двухстворчатой крышкой, которая перед стрельбой открывалась.

В номенклатуру применяемых боеприпасов входят 120-мм мины типов: 0-843А, 3-843А, 0-843 и др.; масса мины 15,9-16 кг.

120-мм самоходный миномет на базе "объекта 765" (вариант 1)

Состояние проект 1965 года

Разработчик ВНИИ-100

Изготовитель не изготавливался

База БМП-1 (объект 765)

Боевой вес машины, т 12,248

Длина машины, мм … 6400

Ширина машины, мм… 2850

Высота машины

в походном полож., мм 1720

Опорная поверхность, мм 3450

Клиренс, мм 360

Удельная мощность, л.с./т 24,4

Тип двигателя дизель УТД-20

Мощность, л.с 300

Максимальная скорость, км/ч 65

Скорость на плаву, км/ч 7-8

Запас хода, км 300

Ср. удельное давление

на грунт, кг/см2 0,58

Преодолеваемые препятствия :

- подъем, град 35

- ров, м 2,5

- стенка, м 0,9

- брод, м плавает

Бронирование противопульное

Экипаж, чел 5

Артиллерийское вооружение:

Тип миномета М-120

Калибр, мм 120

Дальность стрельбы, м 460-7000

Углы наведения, град.:

- вертикального 45-80

- горизонтального +/-20

Боевая скоростр., выстр./мин… до 10

Кучность, м :

- Вд 28,4

-Вб 12,8

Масса, кг:

- ствола (в упаковке 74

- двуноги-лафета(в упак.) 55

- опорной плиты( в упак.) 80

Тип заряжания дульнозарядный

Длина, мм 1950

Высота, мм 1540

Ширина, мм 1040

Начальная скорость мины, м/с … 325

Тип прицела МПМ-44

Боезапас, мин 64

Дополнительное вооружение:

Пулемет 7,62-мм ПКТ

Боекомплект, патронов 2000

Проект самоходного миномета разработан на базе шасси боевой машины пехоты БМП-1, как вариант размещения минометной установки с револьверной подачей мин (емкость барабана - 6 мин) на "объекте 765".

Двигательная установка размещена в носовой части корпуса. Минометная установка и пулемет установлены в поворотной башне. Номенклатура применяемых боеприпасов -120-мм мины: 0-843А, 3-843А, 0-843 и др. Масса мины 15,9-16 кг.

Состояние проект 1965 года

Разработчик ВНИИ-100

Изготовитель не изготавливался

База БМП-1 (объект 765)

Боевой вес машины, т 12,337

Длина машины, мм … 6400

Ширина машины, мм 2850

Высота машины, мм:

- в походн. положении 2050

- в боев, положении… 2220

Клиренс, мм 360

Удельная мощность, л.с./т 24,4

Тип двигателя дизель УТД-20

Мощность, л.с 300

Максимальная скорость, км/ч 65

Скорость на плаву, км/ч 7-8

Запас хода, км 500

Среднее удельное давление

на грунт, кг/см2 0,58

Преодолеваемые препятствия:

- подъем, град 35

- ров, м 2,5

- стенка, м 0,7

- брод, м плавающий

Бронирование противопульное

Экипаж, чел 5

Артиллерийское вооружение:

Тип миномета гладкоствольный казнозарядный с револьверной подачей боеприпасов

Калибр, мм 120

Тип заряжания. казнозарядный

Дальность стрельбы, м 480-7000

Углы наведения, град.:

- вертикального 35-80

- горизонтального 360

Кучность, м:

- Вд 29

- Вб 13

Масса миномета в боевом

положении, кг 600

Начальная скорость, м/с 325

Боезапас, мин 80

Дополнительное вооружение:

Пулемет 7,62-мм ПКТ

Боекомплект, патронов 2000

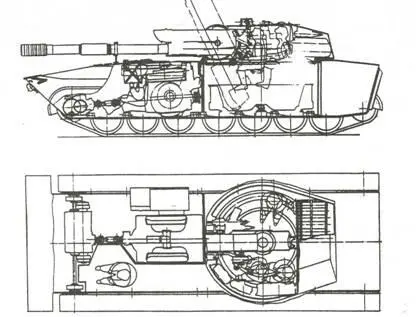

Самоходная установка разработана на базе шасси объектов: "118", " 123" и" 124" Свердловского машиностроительного завода.

Орудие размещалось в поворотной бронированной башне. Высота линии огня - 1730 мм. Пулемет спарен с пушкой.

Состояние проект 1965 года

Разработчик ВНИИ-100

Производство не изготавливалась

База… объекты "118", "123", "124"

Боевая масса, т 22,2

Длина, мм 6760

Ширина, мм 3200

Высота, мм 2200

Клиренс, мм 400

Среднее удельное давление

на грунт, кг/кв.см 0,53

Преодолеваемые препятствия:

- подъем, град 303

- брод, м 1,0

Тип двигателя дизель В-459

Максимальная мощность, л.с 520

Удельная мощность, л.с/т 23,4

Максим, скорость , км/ч 63-70

Запас хода, км 500

Бронирование противопульное

Экипаж, чел 4

Радиостанция Р-113

Переговорное устройство Р-120

Артиллерийское вооружение:
