Для того, чтобы турбореактивный двигатель развивал большую тягу, необходимо увеличивать степень повышения давления воздуха в компрессоре и температуру газа перед турбиной, а экономичность достигается при оптимальном соотношении этих параметров и высоких к. п. д- узлов. На пути реализации этих требований перед конструктором встает множество трудноразрешимых задач, особенно минимизации массы и габаритов двигателя. Этапным для КБ А. М. Люльки стал ТРДФ АЛ-21Ф. Для обеспечения высокой степени повышения давления компрессор был выполнен 14-ступенчатым с 10 поворотными направляющими аппаратами. Это гарантировало как высокую газодинамическую устойчивость, так и высокий к. п. д. Малая масса компрессора и двигателя в целом обусловлена широким применением в нем титановых сплавов. Турбина имела воздушную систему охлаждения с автоматическим регулированием расхода охлаждающего воздуха. Впервые за форсажной камерой устанавливалось сверхзвуковое регулируемое сопло Лаваля. Управление режимами работы обеспечивалось многофункциональной гидромеханической системой. С 1967 г. этот двигатель устанавливался на истребитель-бомбардировщик Су-17 и фронтовой бомбардировщик Су-24. Постоянно совершенствуясь, АЛ-21Ф эксплуатируется по настоящее время.

Решая задачи сопровождения двигателей в серийном производстве и / эксплуатации, работая над повышением их надежности и ресурса, A. M. Люлька уделял особое внимание созданию научно-технического задела на будущее. В середине 70-х годов возникла потребность в разработке двигателей четвертого поколения. Таким двигателем стал АЛ-31Ф. В отличие от ранее созданных, он – двухконтурный, т. е. такой, каким в конце 30-х гг. представлял Архип Михайлович двигатель перспективного самолета. АЛ-31Ф имеет два ротора, вал одного расположен внутри вала другого. Основные узлы двигателя представляют собой легкозаменяемые в условиях эксплуатации модули. В последовательно расположенных вентиляторе и компрессоре давление воздуха повышается более, чем в 20 раз. Устойчивая работа компрессора обеспечивается применением регулируемых направляющих аппаратов. Многофорсуночная камера сгорания гарантирует равномерное поле температуры газа перед турбиной. Эта температура на максимальных режимах превышает 1600 К. Работоспособность деталей при столь высокой температуре обеспечивается применением развитой системы охлаждения, а также тем, что лопатки турбины изготовлены из жаропрочных и жаростойких сплавов методом направленной кристаллизации. Регулируемое сверхзвуковое сопло Лаваля обеспечивает полное расширение потока и хорошо компонуется в интегральную схему самолета. Комбинированная система автоматического управления имеет в своем составе ЭВМ и гидромеханические регуляторы. ЭВМ обеспечивает также диагностирование двигателя.

Двигателями АЛ-31Ф оснащен всемирно известный истребитель Су-27. Именно благодаря уникальным характеристикам двигателя на этом самолете установлено 11 мировых рекордов, обеспечивается выполнение таких фигур высшего пилотажа, как "Колокол" и "Кобра Пугачева". Эксплуатируются либо испытаны несколько модификаций двигателя, в том числе с плоским соплом (с управляемым вектором тяги).

АЛ-31Ф – последний двигатель, который был запущен в серийное производство при жизни A. M. Люльки. Архип Михайлович умер 1 июня 1984 г., оставив огромное научное наследие. Двигатели с маркой АЛ продолжают работать, совершенствуются, развиваются.

Несомненно, A. M. Люлька – выдающаяся личность в истории мировой авиации. Огромная инженерная интуиция и конструкторский талант сделали его одним из основоположников практической реактивной авиации. Прирожденный руководитель и обаятельный человек, он увлекал за собой людей на постоянный творческий поиск. Научно-производственное объединение "Сатурн", носящее имя A. M. Люльки, продолжает реализацию замыслов своего основателя. Новые двигатели с оптимизацией технико-экономических характеристик за счет изменения в полете степени двухконтурности будут обеспечивать высокий уровень параметров и полную интеграцию с летательным аппаратом.

Литература

Кузьмина Л. М. Огненное сердце. М., "Московский рабочий", 1988.

Пономарев Б. А. Советские авиационные конструкторы. М., Воениздат., 1990.

Струков Ю. П. Мировое самолетостроение. Итоги науки и техники. ВИНИТИ. Сер. Авиастроение, т. 12, Развитие авиационной науки и техники в СССР. М., Наука, 1980.

Люлька А. М. Реактивный двигатель – революция в авиации. Наука и жизнь, №10, 1984.

Огородников Д. А., Сосунов В. А. Развитие советского авиадвигателестроения (К 60-летию ЦИАМ имени П. И. Баранова). Техника воздушного флота, №2, 1991.

SU-27s Lulka engines designed for 3000-H. survice life. Aviation Week and Space Tecnology, №13, 1990.

Информационные бюллетени салонов "АВИАДВИГАТЕЛЕСТ- РОЕНИЕ-90", "АВИАДВИГАТЕЛЕСТРОЕНИЕ-92".

АВИАСАЛОН

А. Ю. Совенко

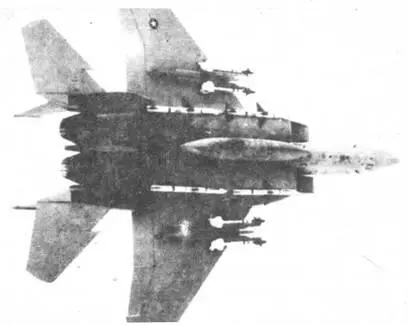

F-15D

Сравнивая тот или иной отечественный боевой JIА с его зарубежным аналогом, многочисленные любители авиации обращаются к официально публикуемым таблицам ЛТХ конкурентов. Однако лишь немногие из них знают, что такие "таблицы сравнения" на деле мало пригодны для проведения корректной сравнительной оценки.

Ведь современный боевой самолет является комплексным средством вооруженной борьбы и характеризуется сотнями различных параметров. К их числу относятся не только ЛТХ, но и показатели бортовых радиоэлектронных комплексов и систем вооружения, сведения о заметности и живучести, различные эксплуатационные и технологические характеристики, данные о стоимости производства, эксплуатации и боевого применения. От того, насколько удачно совокупность этих параметров отвечает конкретным условиям производства и применения самолета, зависит эффективность авиационного комплекса в целом. Поэтому самые скоростные, высотные или еще какие-либо "самые" самолеты очень редко оказываются удачными, ведь для улучшения отдельного показателя конструкторам неизбежно пришлось ухудшить многие другие. А Титул лучших, как правило, завоевывают машины с не самыми выдающимися для своего времени ЛТХ.

Изучая таблицы, всегда нужно помнить, что в современном мире самолет – это товар; а цифры в таблицах – его реклама, поэтому они всегда дают несколько более оптимистичную картину. Конечно, никаких сомнений в порядочности уважаемых самолетостроительных фирм быть не должно. Этим цифрам можно верить на сто процентов. Надо только знать, что они обозначают. Например, указывается максимальная скорость истребителя. Но при этом умалчивается, что скорость эта была достигнута специально изготовленным экземпляром, пилотировавшимся летчиком-испытателем наивысшей квалификации, в ходе специально организованного полета. А какую скорость разовьет строевая машина этого типа после 10 лет эксплуатации, с оружием и баком на внешней подвеске, под управлением молодого лейтенанта, если двигатели уже прошли два ремонта, а в баки залит керосин не высшего сорта? Такой цифры в подобных таблицах нет. А ведь именно реальные эксплуатационные характеристики должны интересовать нас в первую очередь, если мы хотим корректно сравнить два ЛА.
