Михаил Барятинский - Танки Второй мировой. Часть I

Помимо командирских танков М13/40 (Carro Comando) существовал командирский вариант М13/40 Centro Radio. Он представлял собой линейный танк оснащенный радиостанцией RF.2CA. По две таких машины входили в штаб каждого танкового батальона. Что касается линейных танков, то радиостанциями RF.1CA были оснащены только машины, поступившие в 7-й танковый батальон в 1941 г. остальные М13/40 радиостанций не имели.

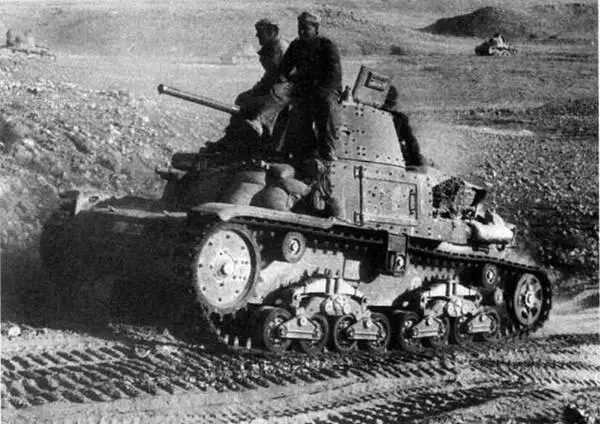

Стремясь хоть как- то усилить слабую бронеэащиту своих машин, экипажи обкладывали танки М13/40 мешками с песком

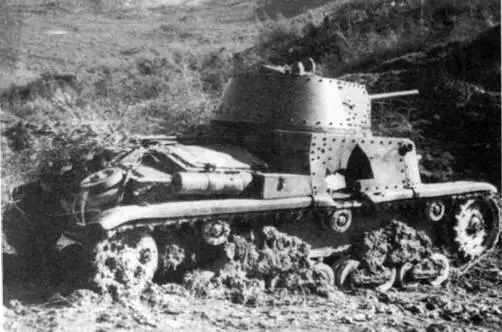

Танк М13/40 подбитый огнем греческой артиллерии во время боев в Албании в январе 1941 г. В борту машины хорошо видна пробоина от снаряда

Командирский танк М13/40 (Carro Comando) во главе батареи самоходных орудий Semovente da 75/18. Ливия, Триполи, январь 1942 г.

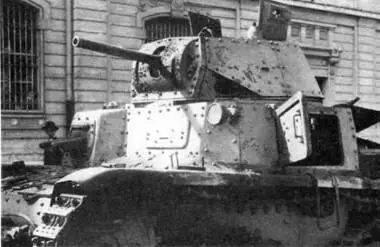

Танк М13/40 подбитый в Италии в 1943 г.

Танки семейства М13/40 были надежными и неприхотливыми машинами, однако их вооружение и бронирование к концу 1942 года не соответствовало уровню развития бронетанковой техники того времени.

БОЕВАЯ МАССА, т: 14.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4915, ширина – 2230, высота – 2370 (по перископу), клиренс – 410.

ВООРУЖЕНИЕ: 1 пушка Ansaldo mod, 47/32 калибра 47 мм, 3 пулемета Breda 38 калибра 8 мм (1 зенитный пулемет Breda 38 калибра 8 мм не на всех танках).

БОЕКОМПЛЕКТ: 104 выстрела, 2592 патрона.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: лоб корпуса – 30, борт – 25, корма – 25, крыша -15, днище – б, башня – 42.

ДВИГАТЕЛЬ: Fiat SPA 8Т, дизельный. 8-цилиндровый, V-образный, жидкостного охлаждения; мощность 125 л.с. (91,2 кВт) при 1800 об/мин, рабочий объем 11140 см #179;

ТРАНСМИССИЯ: однодисковый главный фрикцион, пятискоростная коробка передач, блокируемый дифференциал.

ХОДОВАЯ ЧАСТЬ: восемь опорных обрезиненных катков на борт, сблокированных по четыре в две тележки, три поддерживающих катка, ведущее колесо переднего расположения, подвеска на полуэллиптических рессорах.

СКОРОСТЬ МАКС, км/ч: 30. ЗАПАС ХОДА, км: 210.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: высота стенки, м – 0,8; ширина рва, М – 2,1; глубина брода, м -1.

СРЕДСТВА СВЯЗИ: отсутствуют (на танках поздних выпусков – радиостанция RF.1CA).

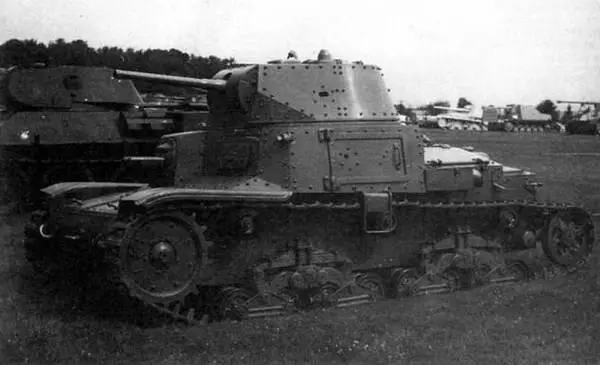

Средний танк M14/41 в экспозиции военного музея на Абердинском полигоне в США

Модернизированный вариант танка М13/40. Изменениям подверглась почти исключительно силовая установка. Танк находился в серийном производстве в 1941 и 1942 гг.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ:

М14/41 (Carro Armatof – отличался от М13/40 более мощным дизельным двигателем, конструкцией воздушных фильтров, приспособленных для боевых действий в пустыне, и улучшенной системой охлаждения. Изготовлено 752 единицы.

М14/41 (Carro Comando) – безбашенный командирский вариант, идентичный по конструкции Carro Comando М13/40. В качестве основного вооружения установлен 13,2-мм пулемет. Изготовлено 79 единиц.

Первые танки М14/41 были изготовлены петом 1941 г. путем установки новых двигателей и модернизированных агрегатов в танки М13/40. Новые танки, благодаря почти полной своей идентичности предыдущему варианту, быстро осваивались экипажами. В 1941 г. они поступали в подразделения взамен М13/40, В ряде случаев обе машины эксплуатировались совместно.

БОЕВАЯ МАССА, т: 14

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4915, ширина – 2280, высота – 2370 (по перископу), клиренс – 410,

ВООРУЖЕНИЕ: 1 пушка Ansaldo mod. 47/32 калибра 47 мм, 3 пулемета Breda 38 калибра 8 мм (1 зенитный пулемет Breda 38 калибра 8 мм не на всех танках).

БОЕКОМПЛЕКТ: 87 выстрелов, 2664 патрона.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: лоб корпуса – 30, борт – 25, корма – 25, крыша – 15, днище – б, башня – 42.

ДВИГАТЕЛЬ: Fiat SPA IST. дизельный, 8-цилиндровый, V-образный, жидкостного охлаждения; мощность 145 л.с. (105,8 кВт) при 1900 об/мин.

ТРАНСМИССИЯ: однодисковый главный фрикцион, пятискоростная коробка передач, блокируемый дифференциал.

ХОДОВАЯ ЧАСТЬ: восемь опорных обрезиненных катков на борт, сблокированных по четыре в две тележки, три поддерживающих катка, ведущее колесо переднего расположения, подвеска на полуэллиптических рессорах.

СКОРОСТЬ МАКС., км/ч: 32.

ЗАПАС ХОДА, км: 200.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: высота стенки, м – 0,8; ширина рва, м – 2,1; глубина брода, м – 1.

СРЕДСТВА СВЯЗИ: отсутствуют (на танках поздних выпусков – радиостанция RF.1CA).

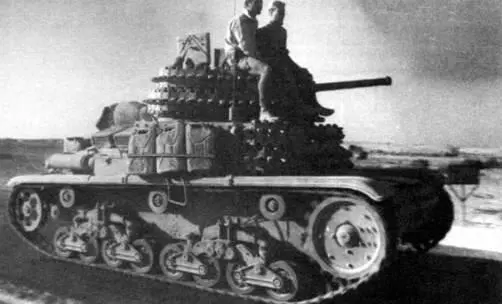

Танк М14/41 из состава танковой дивизии Centauro движется к линии фронта. Северная Африка, 1942 г. В качестве дополнительной защиты на этой машине используются гусеничные траки

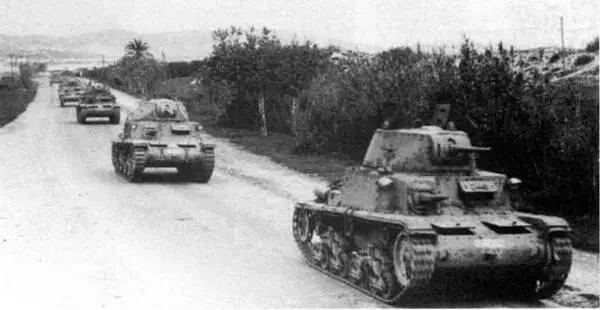

Колонна танков М14/41 дивизии Centauro на дороге в Тунисе. Весна 1943 г.

В 1942 г. М14/41 поступили в пять танковых батальонов – 13, 14, 15, 16 и 17-й, отправленных в Тунис в начале 1943 г. Этими танками был вооружен и 18-й танковый батальон, находившийся на о. Сардиния.

Практически все танки М14/41 были потеряны в Африке. Во всяком случае, после капитуляции Италии в сентябре 1943 г. Вермахту достался только один танк этого типа.

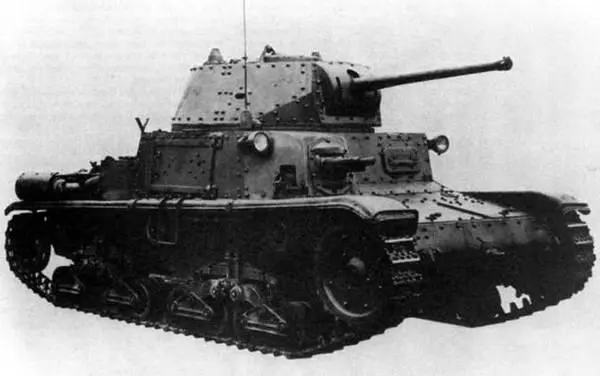

Средний танк M15/42. 1943 г.

Последний вариант модернизации танка М13/40 по линии повышения мощности двигателя и усиления вооружения без изменения общей компоновки. В 1944 г. фирмой Fiat-Ansaldo под германским контролем выпущено 219 танков.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Корпус и башня танка клепаные. По сравнению с М13/40 корпус длиннее на 145 мм, входной люк перенесен с левого борта на правый, установлен более мощный карбюраторный двигатель, в связи с чем подверглась изменениям кормовая часть корпуса. 47-мм пушка с длиной ствола 40 калибров. Остальные элементы конструкции остались без изменений.

Разработка модификации танка М14/41 с карбюраторным двигателем началась в 1942 г. Потребность в такой машине выявилась при совместных действиях с немецкими войсками в Африке. Наличие боевых машин с разными типами силовых установок затрудняло снабжение войск топливом. Вопрос этот стал особенно актуальным, после того как итальянские самоходки Semovente, выпускавшиеся на базе М13/40 и М14/41, начали поступать и в танковые части Германского Африканского корпуса.
