Михаил Свирин - Танковая мощь СССР часть II В тяжкую пору

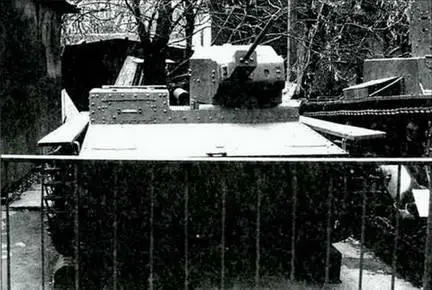

Танк Т-38Ш во дворе Центрального музея Вооруженных Сил России.

Уже в октябре 1941 г. новый вариант танка Т-60 или Т-60Ш (с пушкой ШВАК), получив заводской индекс «060», поступил на фронт. Первые кадры с изображением этих танков мы видим в хронике парада 7 ноября 1941 г.

Устройство Т-60 (вып. конца 1941 г.)

Общая компоновка танка Т-60 была в целом аналогичной таковой у танка Т-40. Машина имела три отделения: управления (объединенное с трансмиссионным) в передней части корпуса, боевое (объединенное с моторным) в средней части и кормовое отделение, в котором находился запас топлива.

Экипаж танка, как и у танка Т-40. состоял из двух человек.

Механик-водитель располагался в отделении управления на продольной оси танка. Для удобства его размещения на верхнем лобовом листе корпуса была установлена броневая рубка с откидным лобовым щитком, в котором находился смотровой прибор механика-водителя.

Рабочее место командира танка находилось в башне позади механика-водителя. Для наблюдения за полем боя он мог использовать перископ в крышке люка, прицельные приспособления оружия и две бортовые смотровые шел и в гранях башни. Помимо смотровых щелей в бортовых гранях башни и лобовом листе рубки механика-водителя имелись отверстия для стрельбы из личного оружия экипажа, закрывавшиеся броневыми пробками.

Посадка и выход членов экипажа из машины производились через два люка, закрывавшихся броневыми крышками. Один люк – в крыше рубки в отделении управления у механика-водителя, второй – в крыше башни над боевым отделением. В днище корпуса имелся аварийный (десантный) люк. В крышке люка башни имелся лючок с броневой задвижкой. предназначавшийся для флажковой сигнализации.

Бронекорпус танка сваривался из листов гомогенной брони толщиной 20-35 мм в лобовой части, до 25 мм в бортах, и 15-25 мм в корме. Несмотря на то что бронирование танка было противопульным, с лобовой проекции при облическом движении он мог парировать также попадания 37-мм ПТП РаК-35/36.

Однако броневая зашита танка была все-таки недостаточной, и потому в ноябре 1941 г. она усиливалась наваркой дополнительных экранов из брони высокой твердости толщиной 10-мм на лоб корпуса, а также лоб и борта башни. При этом масса танка возросла с 5,8 до 6,45 т.

Верхние листы корпуса: кормовой. подбашенный и надмоторный были съемными для удобства доступа к узлам и агрегатам двигателя и трансмиссии. Справа в надмоторном листе находился воздухоприток. имевший броневое прикрытие, за ним отверстие для вывода выхлопной трубы. В верхнем кормовом листе справа были установлены жалюзи для выхода нагретого воздуха от радиатора, слева – лючок для доступа к заправочной горловине топливных баков. Для обслуживания агрегатов танка в днище его корпуса также имелись лючки: под двигателем для слива масла и воды из системы охлаждения, а также два лючка под топливными баками для слива остатков топлива. Для обеспечения водонепроницаемости корпуса под крышками лючков днища были установлены резиновые прокладки. а головки болтов, крепивших детали к листам корпуса, были герметизированы тканевыми прокладками на сурике.

Танк Т-60 оборудовался пирамидальной восьми фан ной сварной башней высотой 375 мм, смешенной к левому борту от продольной оси. Толщина броневых листов башни составляла 25 мм. Впоследствии тол шина трех передних скуловых броневых листов была доведена до 35 мм. В передней части башни была сделана прямоугольная амбразура для установки маски с вооружением.

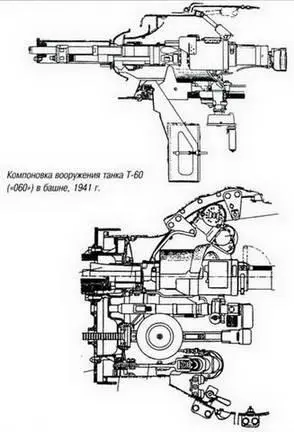

Вооружение танка состояло из 20-мм автоматической танковой пушки ТНШ-1 (ТНШ-20) с ленточным питанием и спаренного с нею 7,62-мм пулемета ДТ. Длина ствола ТНШ составляла 82,4 калибра, что обеспечивало прицельную дальность стрельбы прямой наводкой до 2000 м. Для удобства использования в боевых условиях пушка была установлена в башне со значительным смешением вправо от ее продольной оси. Углы наводки спаренной установки по вертикали составляли от -7 до +25°.

Для стрельбы использовался телескопический прицел ТМФП-1 с подсветкой прицельных шкал, под которым на специальном кронштейне устанавливался дублирующий механический прицел, пристрелянный на дальность до 400 м.

Боекомплект танка составляли 754 выстрела к пушке, из них первая лента из 58 выстрелов в разъемных звеньях была уложена в коробке, установленной на кронштейне под пушкой. Остальные 12 коробок размешались на стеллажах. В состав боекомплекта танковой пушки входили осколочно- трассирующие, осколочно – зажигательные снаряды с взрывателем мгновенного действия, бронебойно-зажигательные со стальным, а с 1942 г. с карбидвольфрамовым сердечником.

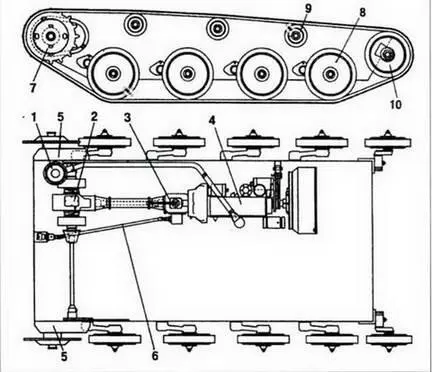

Ходовая часть танка Т-60. 1941 г.

Боекомплект пулемета состоял из 945 патронов (15 магазинов) к пулемету ДТ. Пулемет легко демонтировался и мог использоваться экипажем вне танка с применением сошек и плечевого упора. Диски пулемета ДТ располагались в стеллажах (12 дисков) и в башенных держателях (2 диска).

Кроме того, в танке укладывались 10 ручных гранат Ф-1.

Двигатель танка ГАЗ-202, четырехтактный шестицилиндровый карбюраторный жидкостного охлаждения мощностью 70 (72) л.с. устанавливался вдоль правого борта боевого отделения. На ряде танков он огораживался от боевого отделения 3-мм стальной переборкой. Двигатель комплектовался карбюратором М-1 или МКЗ-6Г. Ряд танков выпуска 1942 г. из-за нехватки ГАЗ-202 несли двигатель ГАЗ-11 или «Форд V-8» мощностью от 65 до 90 л.с.

Основным способом пуска двигателя был ручной, с помощью заводной рукоятки заводного механизма, установленного на картере коробки перемены передач. Использовать электростартер СЛ-40 мощностью 0,8 л.с. (0,6 кВт) с электромагнитным реле включения разрешалось для пуска уже прогретого двигателя, а также в бою.

Выброс выхлопных газов на Т-60 производился через выхлопную трубу, соединенную с цилиндрическим глушителем, устанавливавшимся в верхней части кормового листа корпуса. На машинах позднего выпуска для упрощения производства глушитель был исключен.

Емкость двух топливных баков, располагавшихся в кормовом отделении в изолированном броне- перегородкой отсеке, составляла 320 л. Запас хода танка по шоссе достигал 450 км, экранированных танков – 390-410 км.

Механическая трансмиссия танка и приводы управления заимствовались от танка Т-40 с исключением из нее приводов к винту и водоходному рулю танка.
