Заключение по испытаниям неподвижных пулеметных установок на Ил-2 для стрельбы в заднюю полусферу генерал И.Ф.Петров утвердил 25 августа.

Установка под пулемет УБТ (боекомплект 250 патронов) допускала дискретное (через 2,5°) изменение угла установки вверх от 0° до 5° и в стороны – на 2,5°. Установка под два пулемета ШКАС (боезапас 1000 патронов) допускала изменение угла установки вверх от 0° до 22,5° и в стороны – на 7,5°.

Всего было выполнено 5 испытательных полетов, из них 4 полета – на Ил-2 с пулеметами ШКАС и 1 полет – на Ил-2 с УБТ. Летал летчик-испытатель НИИ ВВС майор А.К.Долгов.

По результатам испытаний установка из двух пулеметов ШКАС, вследствие большего числа стволов и большей их скорострельности, была признана лучшей. Однако в силу низких оборонительных возможностей штурмовики с такими пулеметными установками в серийное производство не пошли.

В марте 1942 г. в НИИ ВВС КА испытывались серийные одноместные штурмовики Ил-2 с мотором АМ-38 производства заводов №N9 1 (зав. № 2611) и 18 (зав. № 181904) с внесенными в их конструкцию изменениями, в соответствии с пожеланиями и требованиями летного и технического составов строевых частей. Ответственные исполнители: начальник 5-го отделения п-п-к К.А. Капилец, м-р В.С.Холопов и ведущий летчик-испытатель м-р А.К.Долгов. Акт по результатам государственных испытаний Главный инженер ВВС генерал А.И.Репин утвердил 10.05.1942 г.

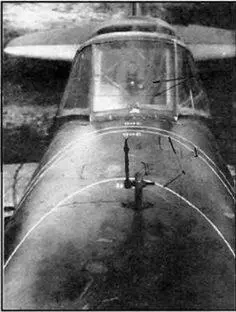

Размещение прицела ВВ-1 на самолете Ил-2: 1 – сетка прицела, 2 – мушка прицела

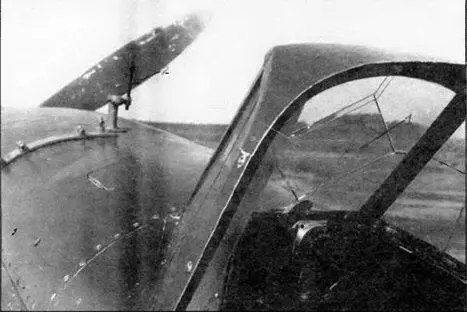

Размещение мушки прицела ВВ-1 на бронекапоте Ил-2

Самолет Ил-2 завода №1 отличался от самолета производства завода №18 следующими изменениями: установлено крыло смешанной конструкции (металлические лонжероны, фанерная обшивка); обшивка элеронов вместо металлической выполнена из полотна; сделаны отдельные выхлопные патрубки на каждые два цилиндра.

Вес пустого самолета 1 -го авиазавода составил 4208 кг против 4158 кг у Ил-2 производства завода № 18.

В отличие от ранее выпускавшихся Ил-2, оба самолета имели усиленное, с учетом опыта боевого применения, бронирование жизненно важных частей самолета. Дополнительно были установлены: бронеплита сверху заднего бензобака толщиной 6 мм, бронеплита над головой летчика на подвижной части фонаря (5 мм), 4-х миллиметровый дюралевый лист над мотором был заменен бронелистом толщиной 5 мм, средняя часть прозрачной брони за головой летчика была заменена на металлическую броню толщиной 12 мм. Вес всех бронедеталей составил 811 кг.

Складывающиеся подкосы шасси были сделаны из сварных труб вместо клепаной конструкции, что увеличило их прочность.

На 70 кг был увеличен запас горючего (доведен до 540 кг) за счет увеличения объема заднего бензобака, и в нем же установлена вторая заливная горловина.

На штурмовиках установили дополнительный (второй) электросбрасыватель ЭСБР-Зп с самостоятельным управлением от кнопки на ручке управления самолетом и осуществлено рациональное размещение радиооборудования.

Центровка самолетов доведена до 28,3%.

Летные испытания этих самолетов показали, что, несмотря на увеличение полетного веса самолетов, их максимальные скорости остались практически на прежнем уровне по сравнению с предыдущими сериями и составили: для Ил-2 завода № 18 – 391 км/ч у земли и 416 км/ч на высоте 2300 м, а для Ил-2 завода № 1 – 396 км/ч у земли и на высоте 2450 м – 426 км/ч.

Техническая дальность самолетов, в основном за счет увеличения емкости заднего бензобака, возросла до 622 км (Ил-2 завода № 1, определение технической дальности полета штурмовика производства № 18 не проводилось).

Однако на самолетах были устранены далеко не все выявленные в боевых условиях недостатки. На машинах отсутствовали: пулестойкие шины для колес, система заполнения бензобаков нейтральными газами от выхлопа мотора и дублированное управление рулями высоты и поворота…

Изменение полетного веса модифицированных "Илов" привело к резкому (примерно на 48,5%) падению вертикальной скорости машин у земли. Ухудшились также и взлетно-посадочные характеристики.

Помимо куйбышевских авиазаводов №№ 1, 18 и нижнетагильскиого авиазавода N° 381 (ленинградские 380-й и 381- й авиазаводы после прибытия на Урал были объединены на базе вагоностроительного завода в один авиазавод, получивший номер 381), к программе выпуска Ил-2 с января 1942 г. был подключен и московский авиазавод № 30 (Постановление ГКО от 25.01.42 г.), организованный Решением ГКО от 17.12.41 г. на пустующих площадях эвакуированного авиазавода Ns 1. При этом авиазаводы №№ 1 и 18 выпускали одноместные Ил-2 с пушками ВЯ-23, а московский авиазавод и завод в Нижнем Тагиле – Ил-2 с пушками ШВАК.

Отметим, что 381-й авиазавод, в отличие от других, выпускал штурмовики Ил-2, так сказать, с правильным размещением стрелково-пушечного вооружения: пушки ШВАК располагались ближе к оси самолета, а пулеметы ШКАС – дальше. Последнее обстоятельство, как показывают расчеты, основанные на результатах полигонных испытаний, повышало эффективность стрельбы из пушек в воздухе примерно в 1,5 раза по сравнению с "Илами", имеющими стандартную схему размещения вооружения: ближе к оси самолета располагались пулеметы, дальше от оси – пушки.

Несмотря на требования летчиков строевых частей, на Ил-2 долгое время не устанавливалось дублированное управление рулями высоты и поворота. Директора авиазаводов не могли добиться от своего руководства соответствующего разрешения.

В строевых частях приходилось собственными силами осуществлять необходимую доработку штурмовика. Так, в декабре 1941 г. в 18-м шап ВВС Черноморского флота (командир м-р А.А.Губ- рий) на нескольких самолетах Ил-2 силами личного состава под руководством инженера полка П.С.Журавлева было установлено дублированное управление рулем высоты, что позволило сохранить то небольшое количество штурмовиков и жизнь летного состава.

Заводской вариант дублированного управления рулем высоты на Ил-2 стал устанавливаться только с июля 1943 г. В период с 20 сентября по 9 октября 43-го в НИИ ВВС КА проходил контрольные испытания серийный "Ил" (зав. N9 186767) производства 18-го авиазавода, в конструкцию которого был включен дополнительный контур управления рулем высоты.

Претворяя в жизнь пожелания летчиков строевых частей оснастить Ил-2 прицелом для стрельбы из стрелкового ору жия простейшего типа, не мешающим и не загромождающим кабину, конструктором ОКБ завода № 18 Г.К.Васильевым в начале 1942 г. специально для Ил-2 был сконструирован механический визир, который состоял из мушки в виде кольца, расположенной на капоте самолета перед бронекозырьком, и упреди- тельных эллипсов, нанесенных непосредственно на бронестекле кабины летчика.
