Н.А. Кузнецов - От «Добрыни Никитича» до «Отто Шмидта» Ледоколы проекта 97 и их модификации

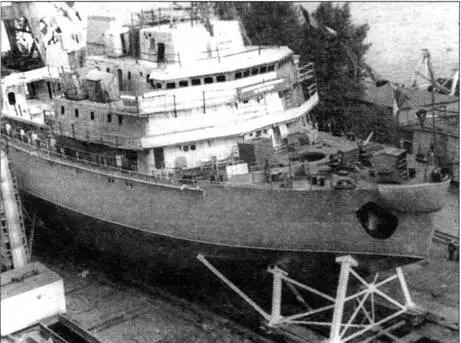

Один из кораблей проекта 97П в постройке на заводе имени А. Марти

Наименование объекта усовершенствования

Мероприятия по улучшению работы объекта

Система осушения трюмов машинных отделений

Сточные колодцы по традиции были установлены у кормовых переборок, что при осадке на ровный киль создавало угрозу притопления механизмов. Для осушения колодцев без дифферентовки ледокола на корму были установлены дополнительные трубы осушения с водоструйным эжектором, работающие от противопожарной водяной магистрали

Ледовые ящики

По опыту работы атомного ледокола «Ленин» в конструкции ледовых ящиков, забиваемых шугой и мелким льдом, из-за чего срывалось поступление забортной воды на охлаждение главных дизель-генераторов и других механизмов, была внедрена система рециркуляции забортной воды

Система внутрисудовой вентиляции и кондиционирования воздуха

Отладка датчиков температуры и влажности воздуха в автоматическом режиме

Упорные подшипники балансирного типа

Из-за несовершенства системы охлаждения масла подшипники нагревались до 70°С, поэтому обеспечили индивидуальную смазку и равномерно распределённую нагрузку на упорные подушки по всей поверхности гребня

Гребные валы

Для антикоррозионной защиты применяли синтетические волокна и смолы по новой технологии устройства облицовки

Сальниковая набивка дейдвудов

Разработали устройство, позволяющее менять набивку на плаву без помощи водолазов

Дейдвудные подшипники

Внедрили резинометаллические вкладыши, чем достигалась экономия дорогостоящего бакаута, упрощалась конструкция подшипника, увеличивался временной ресурс эксплуатации подшипников

Фундаменты под механизмы и агрегаты машинного отделения

Стремление уменьшить габариты машинного отделения привело к созданию оптимальных конструкций типового фундамента под механизмы и агрегаты, работающие с нагрузкой

Конструкции масляных цистерн и глушителей

Заново разработали конструкции пламегасительных сеток, выполнили дополнительные отверстия в диафрагмах по обеспечению пожарной безопасности

Начиная с ледокола «Василий Прончищев» был увеличен запас пресной воды, что значительно улучшило условия обитаемости. На ледоколе «Семен Дежнев» (здесь и далее названия приводятся в соответствии с написанием в Регистре) установили гидродинамическую систему «винт – насадка» для очистки канала от битого льда.

Основными руководителями работ по строительству серии ледоколов в разное время были инженеры: А.Г. Мадера, Б.И. Артемьев, К В. Вераксо, С.И. Карпов, Н.С. Красюк, Е.Н. Питонов, В.М. Мокеев, И.В. Пилюков, Д.А. Валявин, Н.Д.Дворников, И.С. Драпкин, А.А. Конторин, И.Е. Питонов, Ю.А. Поляков, В.Н. Романов, М.А. Сибирцев, В.А. Таланов.

Сдаточным капитаном большинства ледоколов был капитан дальнего плавания В.П. Есин; начальниками испытательной партии – Р.П. Галин и П.П. Проничев. Участвовал в постройке судов Герой Социалистического Труда П.С. Арцибасов.

Работой ЦКБ-15 в период строительства серии руководили В.И. Неганов, А.В. Перевозчиков, В.Я. Демьянченко.

Военную приёмку заказов осуществляли капитан 3 ранга А.Е. Яковлев (ледоколы проекта 97) и майор В Н. Нестеров (ледоколы проектов 97А и 97Б).

Представители данного типа проектировались как ледоколы-буксиры, предназначенные для проводки судов в ледовых условиях портов и припортовых вод, их околки, буксировки, кантовки и швартовки.

Назначение ледокола предопределило высокие требования к его манёвренным качествам и необходимость ограничения осадки, что сказалось на главных размерениях судна, конструкции его движительного комплекса, весовых показателях и т. д.

Ледокол проекта 97 – судно с двумя непрерывными палубами, удлинённым и возвышенным баком, смещённой в нос рубкой и расположенным в средней части машинным отделением.

Конструкция корпуса

Корпус целиком сварной. Все его связи спроектированы с учётом требований Правил Регистра СССР, предъявляемых к судам I категории на класс УЛР 4 /1 С (ледокол). Корпус имеет поперечную систему набора; по всей длине установлены промежуточные шпангоуты того же профиля, что и основные.

Шпация между 13-м и 87-м шпангоутом принята 600 мм, в нос от 13-го шпангоута и в корму от 87-го – 680 мм. В оконечностях судна основные и промежуточные шпангоуты поставлены нормально к борту.

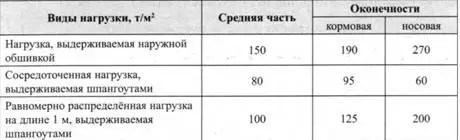

Ледовый пояс имеет толщину 16 мм в средней части и кормовой оконечности и 18 мм в носовой части. Материал – легированная сталь. Из неё же выполнен и бортовой набор. Ледовые нагрузки, выдерживаемые бортом, характеризуются величинами, приведёнными в таблице.

Связи корпуса, не подверженные ледовым нагрузкам, спроектированы согласно требованиям Регистра и выполнены из стали марки 09Г2 или Ст.4с. Форштевень и ахтерштевень – лито-сварной конструкции.

За основу теоретического чертежа был принят корпус трофейного немецкого ледокола «Илья Муромец» (построенного по заказу Германии в Швеции в 1942 г. и первоначально называвшегося «Eisbar»). Для уменьшения ледового сопротивления обводы судна выполнены без плоских участков.

Ледокол имеет три стальных гребных винта со съёмными лопастями: один носовой и два кормовых. Диаметр носового винта – 2,7 м; кормовых – 3,5 м; шаговое отношение соответственно равно 0,65 и 0,70.

Судно разделено на восемь главных водонепроницаемых отсеков. Кроме того, в машинных отделениях установлены продольные водонепроницаемые переборки, создающие «второй борт». Ледокол оборудован креновыми и диф- ферентными цистернами.

Для уменьшения шумности в жилых и служебных помещениях все главные дизель-генераторы расположены в отдельном отсеке, а обслуживающие их вспомогательные механизмы вынесены в основном в отделение вспомогательных дизель- генераторов. Изменение числа оборотов главных дизелей осуществляется из центрального поста управления, что позволило разместить вахту в относительно «тихом» отсеке вспомогательных дизель- генераторов и сократить команду на шесть человек, так как постоянной вахты в отделении главных дизель-генераторов не требуется. На нижней палубе между отсеками дизель-генераторов расположен центральный пост управления, где установлены главный распределительный щит, щит и пульт электродвижения.
